Настройка Работы по уходу и техобслуживанию
© 2008 69
6
Проверка / настройка зазора
управляющего золотника в моторном
тормозе
z
После настройки зазора клапана.
– Блок управления для моторного тормоза
уже установлен.
z
Прокрутить двигатель, пока не будет
достигнуто перекрытие клапанов, цилиндр 1.
z
Выполнить зазор управляющего золотника на
каждом выпускном клапане.
z
Затем выполнить те же действия, что и при
зазоре клапанов.
Указание:
z
Перекрытие клапанов обозначает:
z
Выпускной клапан еще не закрыт, впускной
клапан начинает открываться, см. схему
настройки клапанов.
z
При необходимости настроить зазор
управляющего золотника, для этого:
z
Открутить контргайку (2).
z
Надеть зазор управляющего золотника X с
регулировочным устройством (
64) на
регулировочный винт (1) в EX и настроить
следующим образом:
– Зафиксировать магнит
– Затем повернуть под угловым градусом
432° назад (рукой или
динамометрическим ключом):
– Поворачивать регулировочное
устройство без зазора, пока управляющий
золотник не будет прилегать к
клапанному мостику, при этом установить
шкалу на "0".
EX
= выпускной клапан 432° при резьбе M8
(соответствует зазору 1,5 мм)
– Закрутить контргайку (2).
z
Выполнить проверку или регулировку на
каждом цилиндре.
z
Снова установить крышку головки цилиндров
с новым уплотнением.
z
Повернуть воздушный клапан в положение и
закрепить.

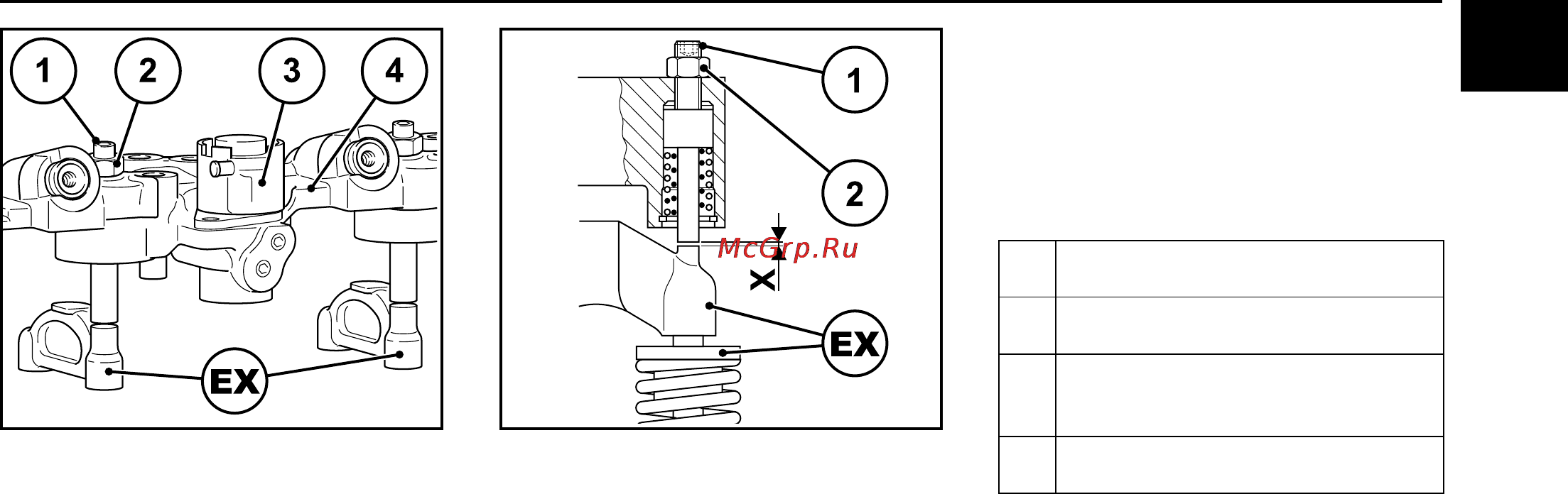

EX=выпускной клапан
1 Регулировочный винт зазора клапанов
2 Контргайка
3 Электромагнитный клапан
(электронное управление)
4 Управляющий мостик
