34 344-0000010 РЭ

1.7.7 Переключение передач и диапазонов КП производить рычагами 10

и 12 (рисунок 1.5) соответственно по схемам, приведенным на табличке (рису-

нок 1.12), расположенной на правом окне кабины.

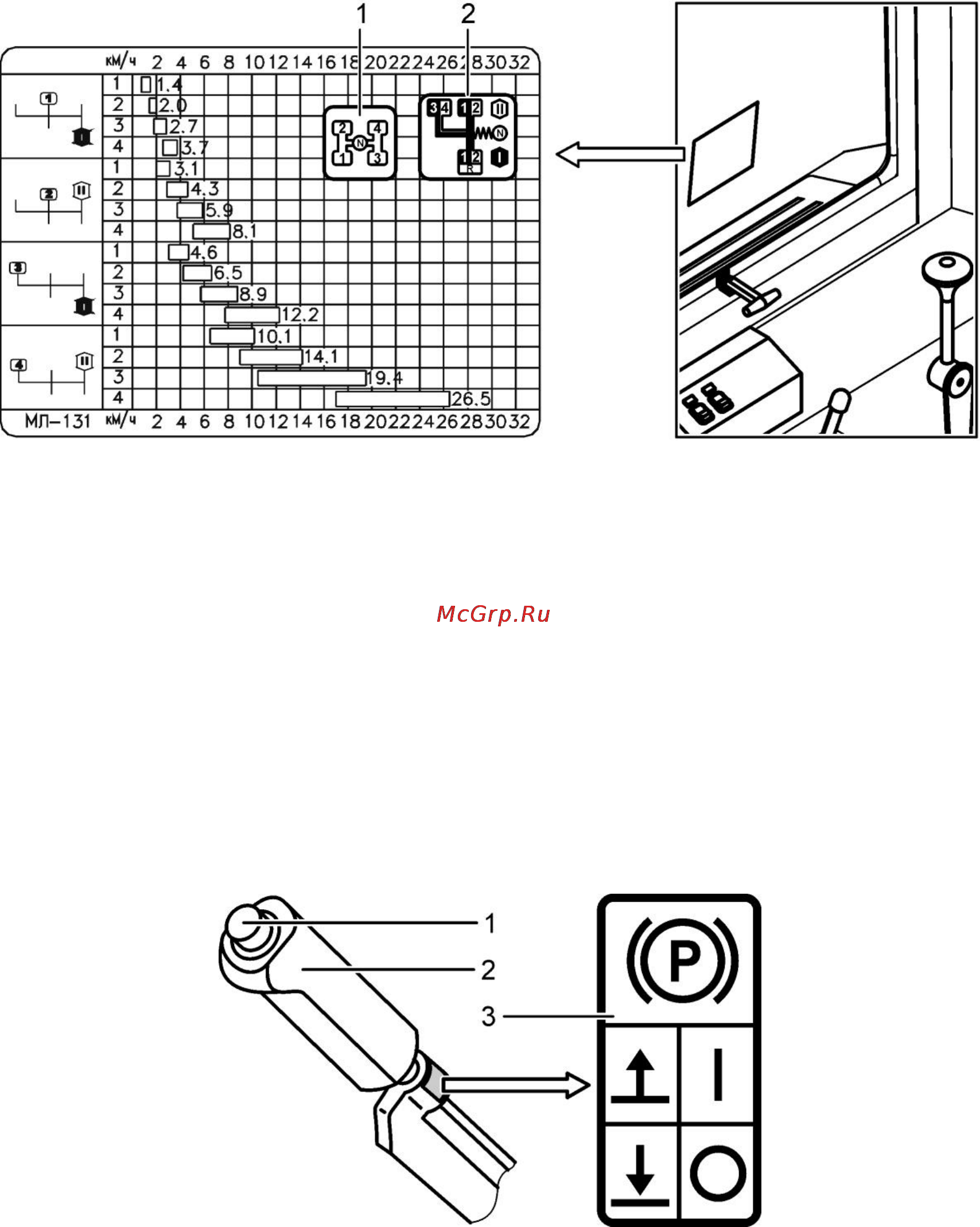

1 – схема переключения передач; 2 – схема переключения диапазонов

Рисунок 1.12 – Табличка с диаграммой скоростей машины и схемами переклю-

чения передач и диапазонов

1.7.8 Рычаг стояночного тормоза 11 (рисунок 1.5) имеет следующие по-

ложения:

– рычаг 2 (рисунок 1.13) опущен до упора вниз – стояночный тормоз вы-

ключен;

1 – кнопка; 2 – рычаг; 3 – табличка

Рисунок 1.13 – Управление стояночным тормозом

– рычаг 2 затянут усилием руки вверх и зафиксирован на одном из зубьев

зубчатого сектора – стояночный тормоз включен.
