344-0000010 РЭ 35
Для выключения стояночного тормоза необходимо нажать на кнопку 1
рычага 2 и опустить рычаг вниз до упора.
Управление рычагом отражает табличка 3.
При включении стояночного тормоза контрольная лампа 10 (рисунок 1.16)
на щитке приборов, а также контрольная лампа «СТОЯН. ТОРМОЗ» (рису-
нок 1.23) на правой панели управления реверсивного поста начинают мигать.
1.7.9 Карман 13 (рисунок 1.5) использовать для хранения эксплуатацион-
ной документации машины.

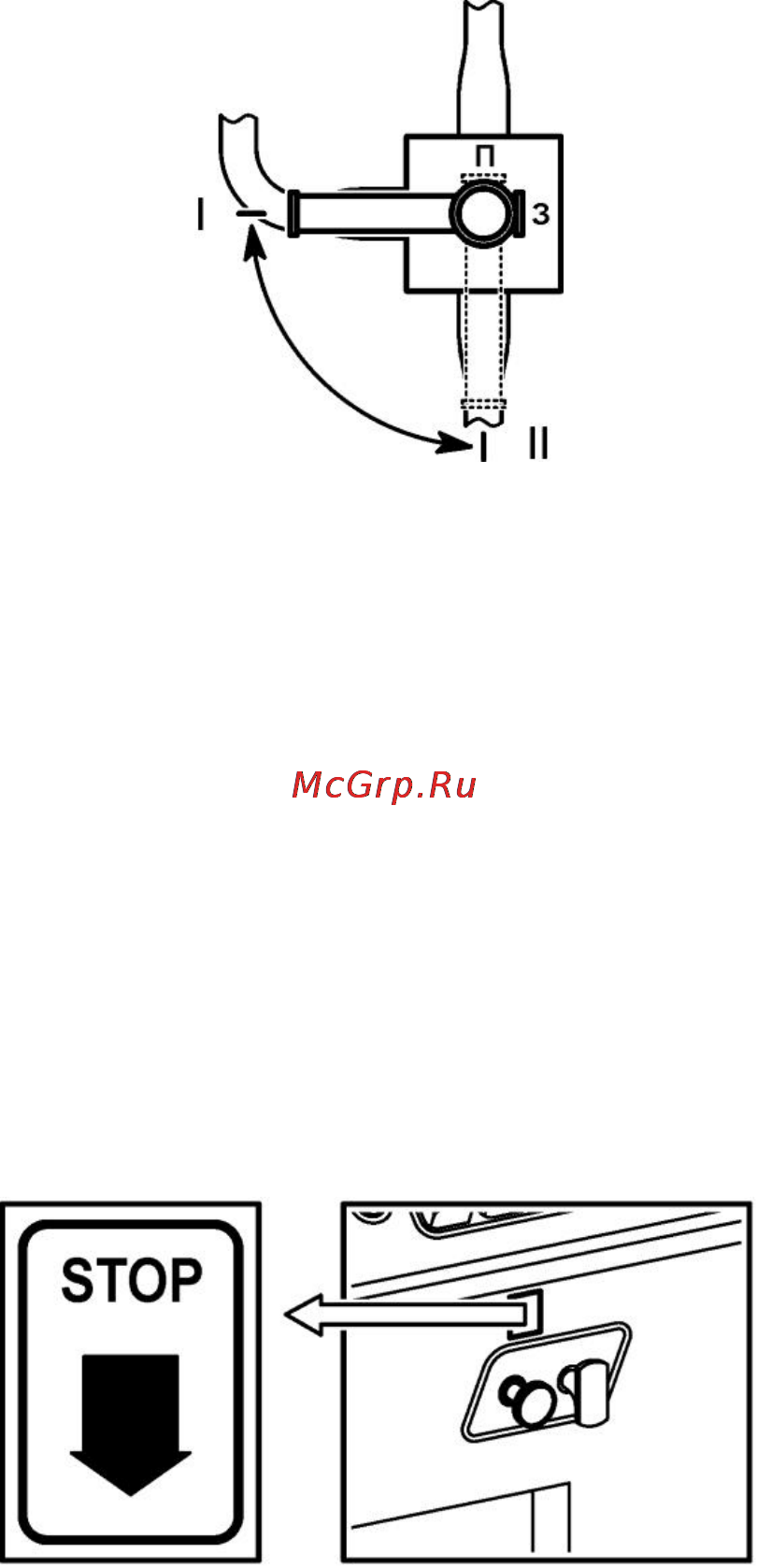

1.7.10 Кран стеклоомывателя 14 имеет два положения (рисунок 1.14):
Рисунок 1.14 – Кран стеклоомывателя
– I – жидкость для стеклоомывателя подается на заднее стекло;
– II – жидкость для стеклоомывателя подается на ветровое стекло.
1.7.11 При вытягивании рукоятки 18 (рисунок 1.5) двигатель останавли-
вается. Рукоятка самостоятельно возвращается в исходное положение при от-
пускании. Рукоятка останова двигателя обозначена табличкой (рисунок 1.15).
Рисунок 1.15 – Табличка рукоятки останова двигателя
