344-0000010 РЭ 43
– при смещении скрола на джойстике вперед/назад – раскрытие/закрытие
клещевого захвата соответственно.

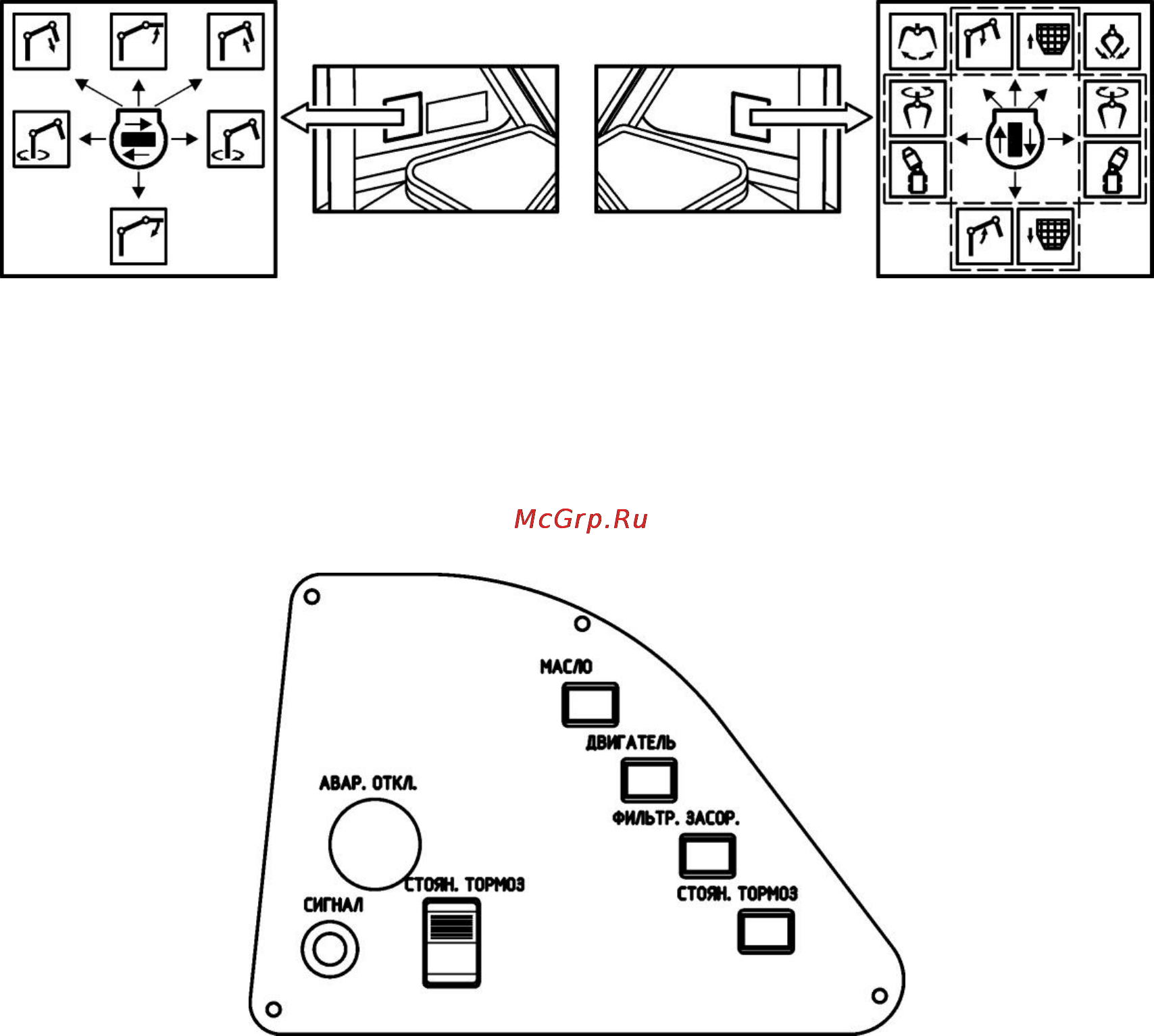

Управление джойстиками отражено на табличках, расположенных на ре-
версивном посту кабины (рисунок 1.22).
Рисунок 1.22 – Таблички управления джойстиками
1.7.17 Правая панель управления реверсивного поста 30 (рисунок 1.5)
приведена на рисунке 1.23.
Рисунок 1.23 – Правая панель управления реверсивного поста
1.7.17.1 Контрольная лампа «МАСЛО» дублирует контрольную лампу
уровня РЖ в баке гидросистемы 6 (рисунок 1.16) на щитке приборов, загорает-
ся при понижении уровня РЖ в баке гидросистемы ниже минимального рабоче-
го уровня. При загорании контрольной лампы «МАСЛО» (рисунок 1.23) необ-
ходимо немедленно прекратить работу, остановить двигатель, найти место
утечки РЖ и устранить неисправность, продолжать работу разрешается только
после дозаправки РЖ в бак гидросистемы до номинального уровня.
П р и м е ч а н и е – При загорании контрольной лампы «МАСЛО»
срабатывает звуковой сигнал «зуммер» на щитке приборов.
