42 344-0000010 РЭ
1.7.16 Джойстики 26, 27 (рисунок 1.5) предназначены для управления ма-
нипулятором, подъемным щитом и поворотом машины с реверсивного поста.
После разворота сиденья оператора при выключенном стояночном тормо-
зе (горит контрольная лампа «РУЛЕВОЕ УПРАВЛ.» (рисунок 1.21) на цен-
тральной панели управления 28 (рисунок 1.5)) левый джойстик не функциони-
рует, правый джойстик находится в режиме управления поворотом машины:
при перемещении джойстика влево/вправо происходит поворот машины в соот-
ветствующую сторону, вперед/назад – подъем/опускание подъемного щита.

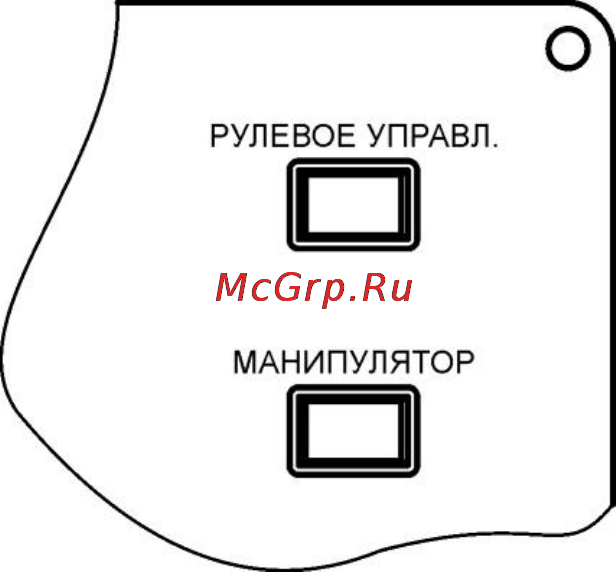

Рисунок 1.21 – Контрольные лампы центральной панели управления
реверсивного поста
После включения стояночного тормоза выключателем «СТОЯН. ТОР-
МОЗ» на правой панели управления реверсивного поста (горит контрольная
лампа «МАНИПУЛЯТОР» (рисунок 1.21)) джойстики переходят в режим
управления манипулятором:
– при перемещении левого джойстика вперед/назад происходит подъ-
ем/опускание рукояти, влево/вправо – поворот колонны. При перемещении
джойстика под углом примерно 45° к основным направлениям соответствую-
щие операции будут выполняться совмещенно;
– при смещении скрола на джойстике влево/вправо – выдвиже-
ние/втягивание удлинителя рукояти соответственно;
– при перемещении правого джойстика вперед/назад происходит опуска-
ние/подъем стрелы, вправо/влево – поворот ротатора. При перемещении
джойстика под углом примерно 45° к основным направлениям соответствую-
щие операции будут выполняться совмещенно;
