344-0000010 РЭ 41

вание осуществляется от полного закрытия до полного открытия в соответствии

со шкалой на выключателе 2 (рисунок 1.19).

ЗАПРЕЩАЕТСЯ ОТКРЫВАТЬ КРАН ОТОПИТЕЛЬНОГО КОНТУРА

ПРИ ВКЛЮЧЕННОЙ СИСТЕМЕ КОНДИЦИОНИРОВАНИЯ.

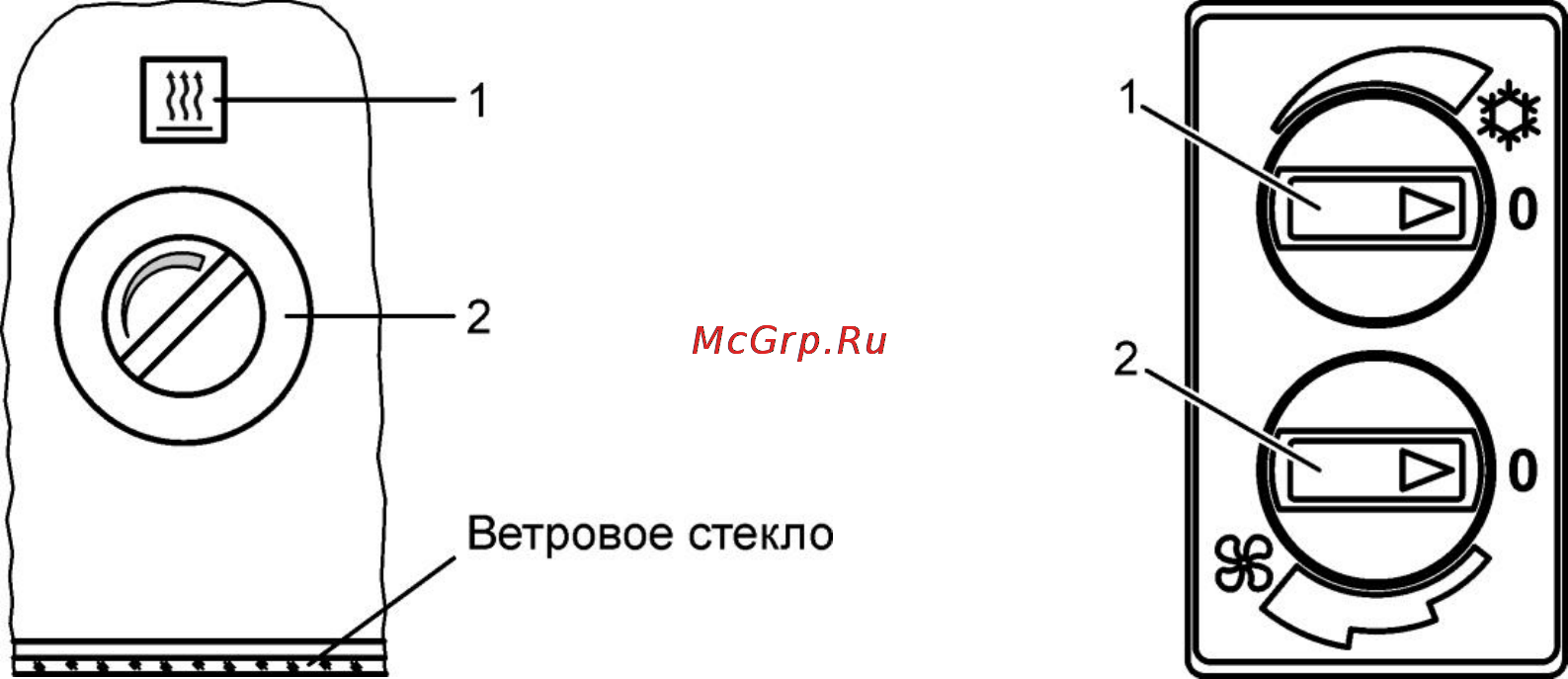

1 – табличка; 2 – выключатель

1 – выключатель кондиционера;

2 – переключатель вентилятора

Рисунок 1.19 – Кран отопительного

контура

Рисунок 1.20 – Панель управления си-

стемой отопления, вентиляции и кон-

диционирования

1.7.15 Панель 25 (рисунок 1.5) предназначена для управления системой

отопления, вентиляции и кондиционирования.

Положение «0» выключателя кондиционера 1 (рисунок 1.20) соответствует

отключению системы кондиционирования. При повороте выключателя по часо-

вой стрелке в начало шкалы система кондиционирования включается, при даль-

нейшем повороте выключателя по часовой стрелке хладопроизводительность си-

стемы кондиционирования увеличивается в соответствии со шкалой панели.

ЗАПРЕЩАЕТСЯ ВКЛЮЧАТЬ СИСТЕМУ КОНДИЦИОНИРОВАНИЯ

ПРИ ОТКРЫТОМ КРАНЕ ОТОПИТЕЛЬНОГО КОНТУРА.

Положение «0» переключателя вентилятора 2 соответствует выключению

вентилятора. При повороте выключателя по часовой стрелке вентилятор вклю-

чается последовательно на одну из трех скоростей вращения по возрастанию в

соответствии со шкалой панели.
