40 344-0000010 РЭ

1.7.12.15 Указатель 22 предназначен для контроля давления воздуха в ре-

сиверах. Необходимое давление в пневмосистеме машины для растормажива-

ния пружинного энергоаккумулятора стояночного тормоза не менее 0,65 МПа.

1.7.12.16 Указатель 23 предназначен для контроля давления масла в си-

стеме смазки КП. Рабочий диапазон давления масла в системе смазки КП – от

0,9 до 1,2 МПа.

1.7.13 Подрулевой многофункциональный переключатель 21 (рису-

нок 1.5) обеспечивает включение указателей поворота, переключение света

фар, сигнализацию «дальним» светом и звуковой сигнал.

Левый или правый сигнал поворота включается поворотом переключате-

ля на себя / от себя соответственно из нейтрального положения (рисунок 1.18).

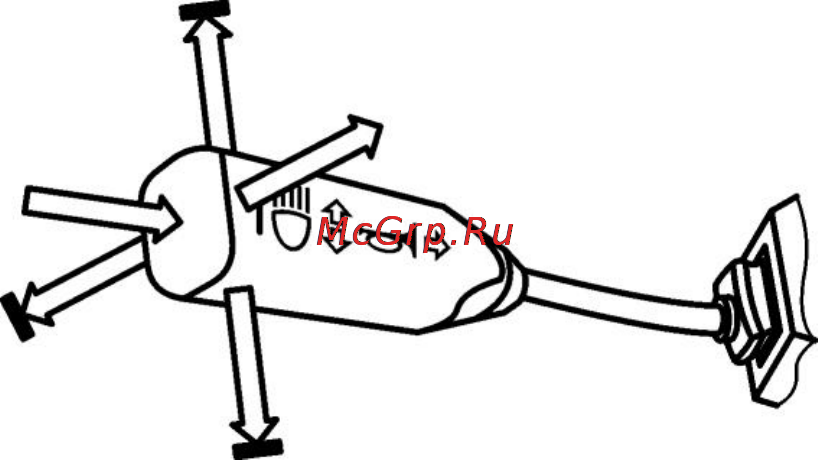

Рисунок 1.18 – Подрулевой многофункциональный переключатель

При включении передних фар центральным переключателем света 16

(рисунок 1.16) нейтральное положение подрулевого многофункционального

переключателя соответствует включению «ближнего» света фар, нижнее фик-

сированное – «дальнего».

Верхнее нефиксированное положение подрулевого многофункционально-

го переключателя соответствует кратковременному включению «дальнего»

света фар независимо от положения центрального переключателя света.

Звуковой сигнал включается при нажатии на подрулевой многофункцио-

нальный переключатель в осевом направлении.

1.7.14 Кран отопительного контура 24 (рисунок 1.5) предназначен для ре-

гулирования подачи теплоносителя (ОЖ) к отопителю-охладителю. Регулиро-
