58 344-0000010 РЭ
I – «Привод насоса включен» – рычаг 1 (рисунок 2.9) повернут против ча-
совой стрелки до упора кромки паза рычага в фиксирующий болт 2;
II – «Привод насоса выключен» – рычаг повернут по часовой стрелке до
упора кромки паза рычага в фиксирующий болт 2.
Для переключения режимов необходимо ослабить фиксирующий болт 2,
установить рычаг 1 в требуемое положение и зафиксировать, затянув болт 2.
Электромагнитный клапан 7 (рисунок 2.8) направляет РЖ к гидроцилин-
драм рулевого управления 15 через насос-дозатор 16, управляемый рулевым
колесом с основного поста, или через распределитель 8, управляемый джойсти-
ками с реверсивного поста, в зависимости от положения сиденья оператора.

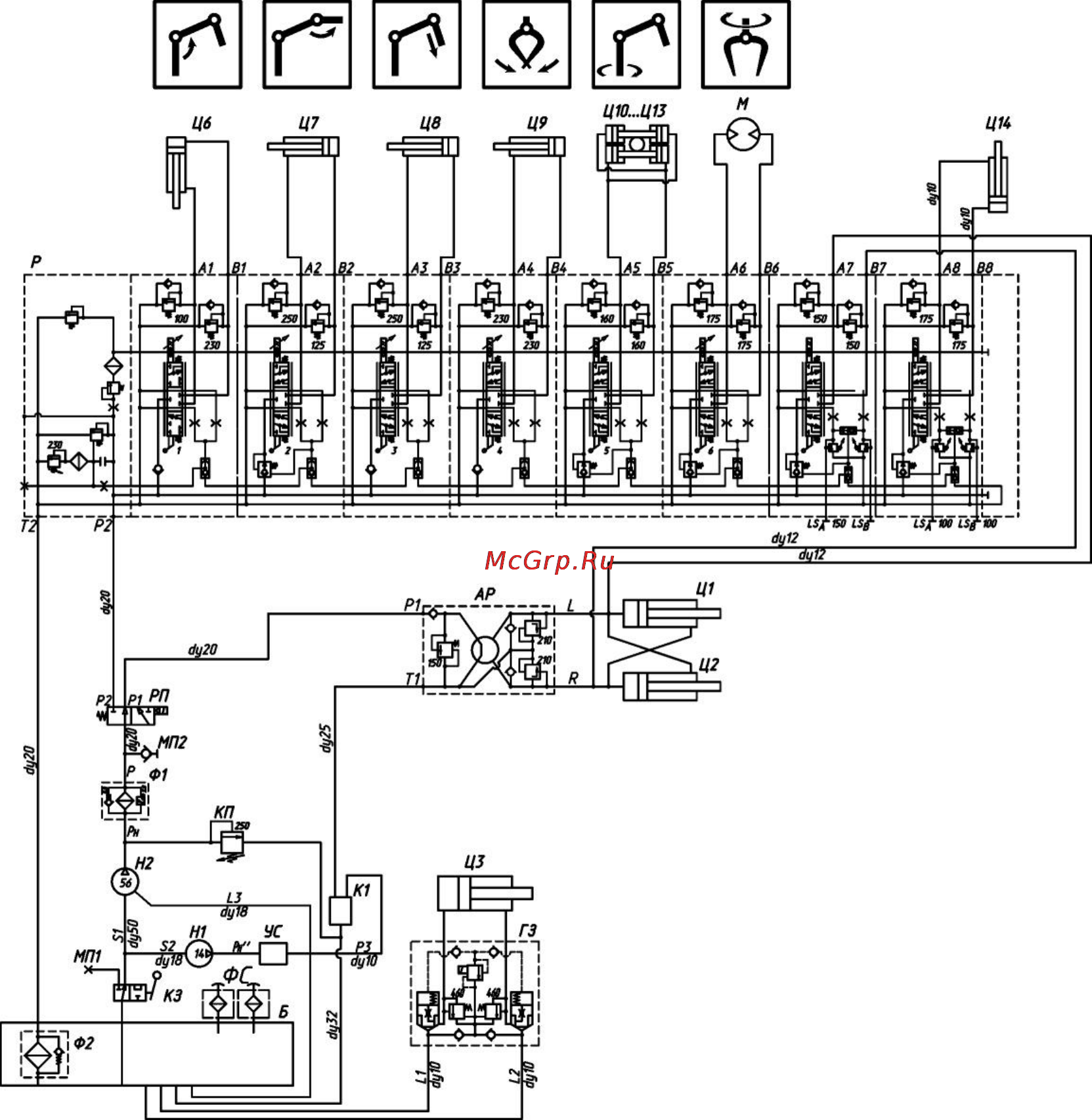

Схема гидравлическая принципиальная машины приведена на рисун-
ке 2.10, перечень элементов гидросистемы приведен в таблице 2.1.
Рисунок 2.10 – Схема гидравлическая принципиальная
