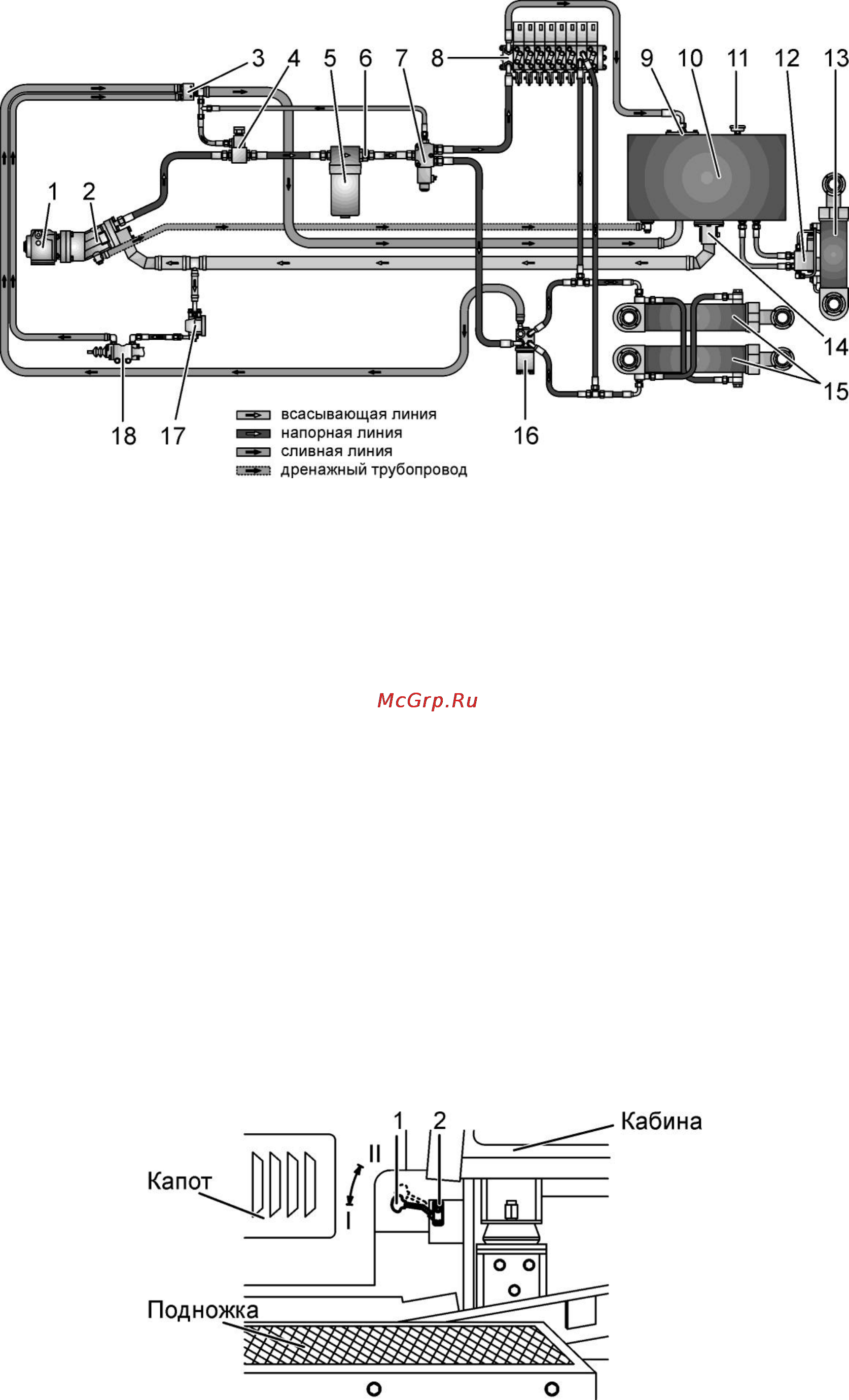

1 – привод насоса; 2 – насос аксиально-поршневой; 3 – колодка сливная; 4 – кла-

пан предохранительный; 5 – фильтр напорный; 6 – гнездо для подключения ма-

нометра; 7 – клапан электромагнитный; 8 – распределитель; 9 – фильтр сливной;

10 – бак; 11 – сапун; 12 – гидрозатвор; 13 – гидроцилиндр блокировки горизон-

тального шарнира сочленения рам; 14 – кран заправочный; 15 – гидроцилиндры

рулевого управления; 16 – насос-дозатор рулевого управления; 17 – насос шесте-

ренный; 18 – гидроусилитель сцепления

Рисунок 2.8 – Гидрооборудование машины

– аксиально-поршневой насос 2 питает контуры рулевого управления,

манипулятора и подъемного щита;

– шестеренный насос 17 обеспечивает работу гидроусилителя сцепления 18.

Рычаг 1 (рисунок 2.9) управления аксиально-поршневым насосом 2 (ри-

сунок 2.8) расположен под кабиной машины. Рычаг имеет два фиксированных

положения:

1 – рычаг; 2 – фиксирующий болт

Рисунок 2.9 – Управление аксиально-поршневым насосом

гидросистемы машины
