60 344-0000010 РЭ

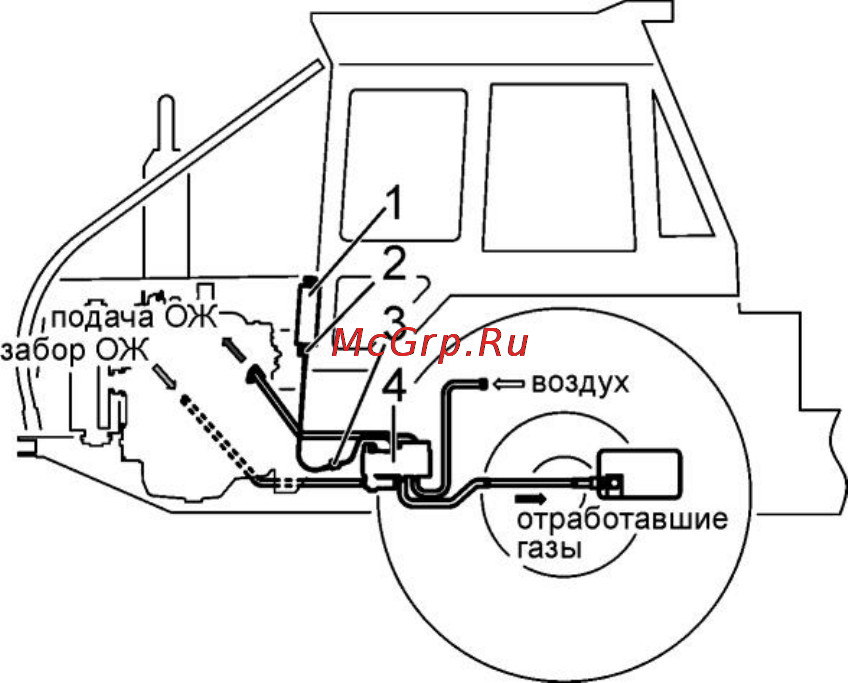

1 – топливный бачок; 2 – кран; 3 – дозирующий насос; 4 – отопитель
Рисунок 2.11 – Система подогрева
2.11 Система отопления, вентиляции и кондиционирования
Система отопления, вентиляции и кондиционирования предназначена для
поддержания благоприятного микроклимата в кабине и состоит из отопитель-
ного контура, системы кондиционирования, системы вентиляции.
2.11.1 Отопительный контур предназначен для подогрева воздуха в ка-
бине и состоит из отопительной секции радиатора, входящего в состав отопите-
ля-охладителя 2 (рисунок 2.12), к которому осуществлен подвод и отвод ОЖ из
системы охлаждения двигателя.
Циркуляция ОЖ обеспечивается насосом системы охлаждения двигателя.
Регулирование потока ОЖ осуществляется краном 1 (кран отопительного кон-
тура 24 на рисунке 1.5).
Контур работоспособен только при работающем прогретом двигателе.
2.11.2 Система кондиционирования предназначена для охлаждения воз-
духа в кабине и состоит из компрессора 4 (рисунок 2.12), приводимого от дви-
гателя через муфту включения, конденсатора 3, фильтра-осушителя 5, охлади-
тельной секции радиатора, входящего в состав отопителя-охладителя 2, с
напорной 7, всасывающей 8 линиями и трубками слива конденсата 9.
Циркуляция хладагента обеспечивается компрессором 4, интенсивность
охлаждения регулируется термостатом 10, управление муфтой включения ком-
