344-0000010 РЭ 61

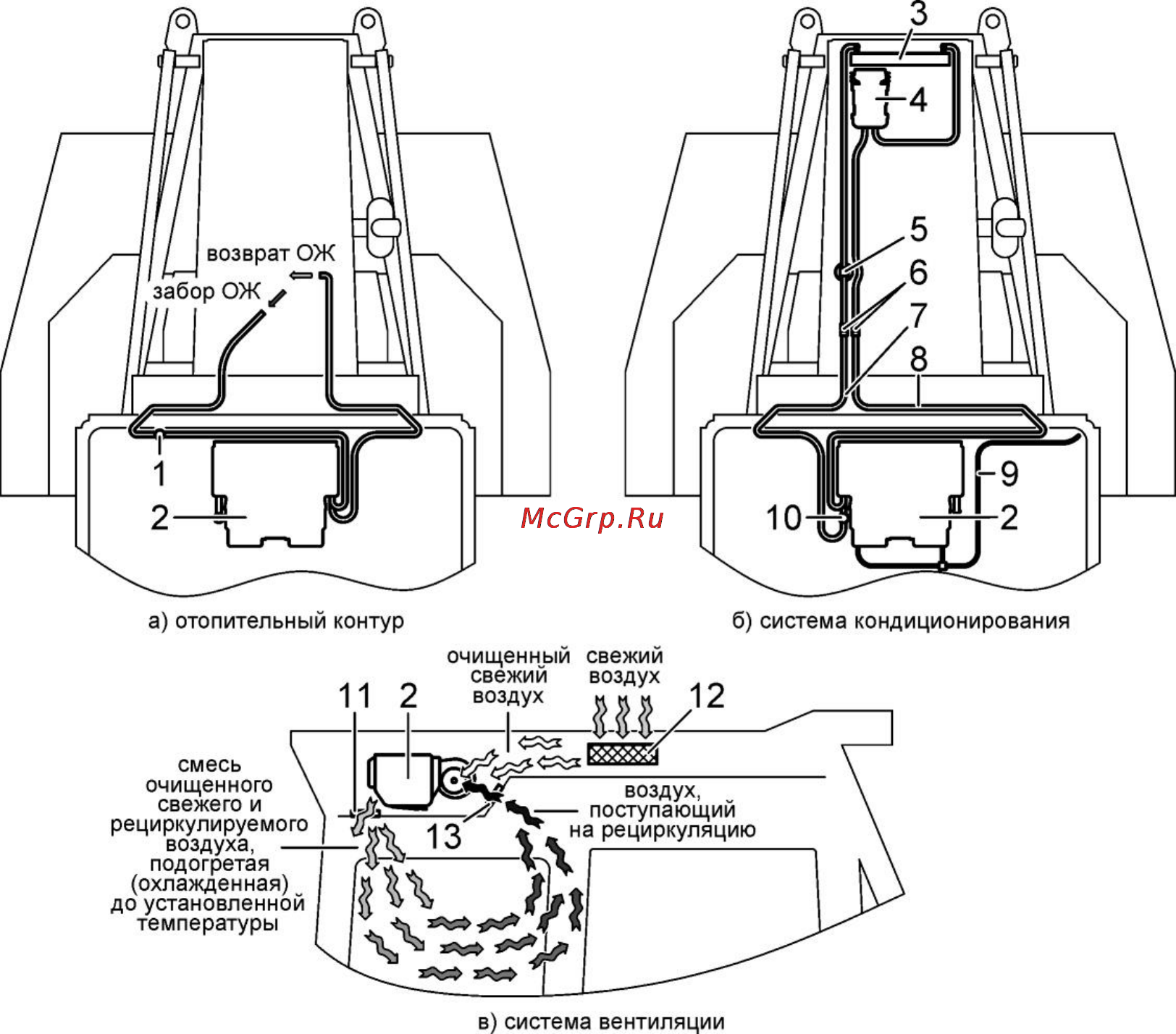

1 – кран; 2 – отопитель-охладитель; 3 – конденсатор; 4 – компрессор; 5 – фильтр-

осушитель; 6 – быстроразъемное соединение; 7 – напорная линия; 8 – всасываю-

щая линия; 9 – трубка слива конденсата; 10 – термостат; 11 – дефлекторы;

12 – фильтр; 13 – рециркуляционные заслонки

Рисунок 2.12 – Система отопления, вентиляции и кондиционирования

прессора 4 и термостатом 10 осуществляется выключателем кондиционера 1

(рисунок 1.20). Быстроразъемное соединение 6 (рисунок 2.12) обеспечивает

расстыковку шлангов без потерь хладагента для облегчения доступа к узлам и

агрегатам при ТО и ТР.

Система кондиционирования работоспособна только при работающем

двигателе.

2.11.3 Система вентиляции обеспечивает циркуляцию воздуха в кабине.

Вентилятор отопителя-охладителя 2 засасывает свежий воздух снаружи через

фильтры 12 и воздух из салона через рециркуляционные заслонки 13, прокачи-

вает образующуюся смесь через радиатор, где она нагревается либо охлаждает-

ся в зависимости от включения отопительного контура либо системы кондици-

онирования соответственно и выбрасывается в салон через дефлекторы 11.
