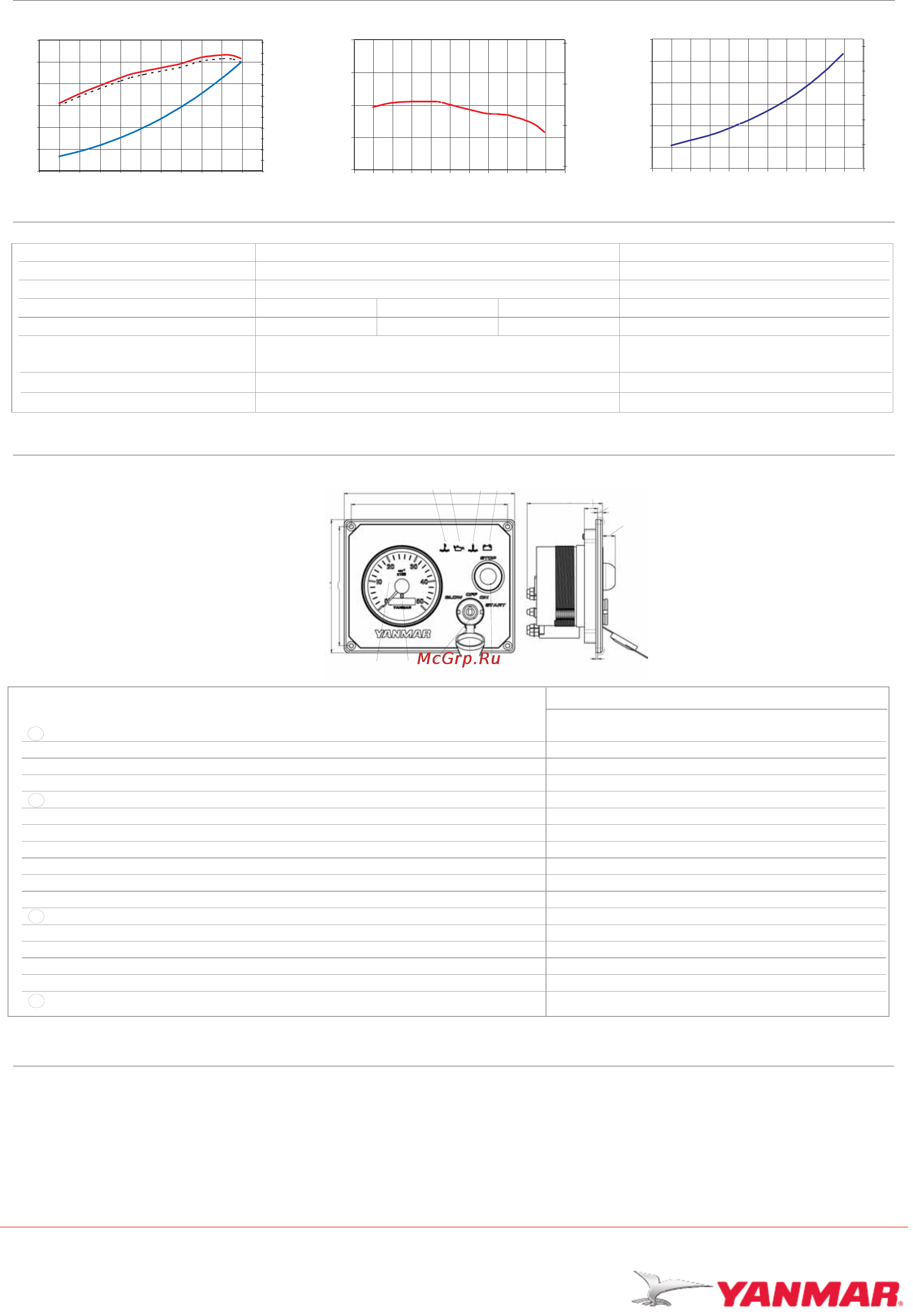

Yanmar 3YM20 [2/2] Комплектующие

Yanmar 3YM20 [2/2] B type
Реверс-редукторная передача
Панель приборов
Тип панели приборов
Функции
Панель Digital B-type
1 Блок переключателей
1-1 Ключ запуска / останова (4-позиционный с функцией предпускового прогрева) O
1-2 Кнопка останова двигателя
O
1-3 Влагозащитный колпачок
O
2
Блок ламп аварийной сигнализации
2-1 Низкий уровень заряда аккумуляторной батареи
O
2-2 Высокая температура охлаждающей жидкости
O
2-3 Низкое давление моторного масла
O
2-4 Вода в уплотнении колонки Saildrive
O
2-5 Наличие воды в топливном фильтре X
2-6 Недостаточная подача забортной воды
X
3
Указатели
3-1 Указатель давления моторного масла
X
3-2 Указатель температуры охлаждающей жидкости
X
3-3 Счетчик моточасов
O
3-4 Тахометр
O
4
Звуковая аварийная сигнализация
O
Примечание: O = Оборудовано на панели X = Не оборудовано на панели
Стандартная комплектация
• Демпферные опоры двигателя
• Выхлопной смеситель
• Расширительный бачок
• Генератор 12 А - 60 А
• Электрический соленоид останова
Дополнительное оборудование
• Панель приборов Digital B-type
• Дополнительный генератор 80 А
• Выхлопной смеситель с высоким коленом
• Кабель панели приборов требуемой длины
• Отводы для подключения бортового водонагревателя
Комплектующие
1-1 1-33-4 3-3
2-2 2-3 2-4 2-1
Digital
B-type
Панель
140
125
79.5
180
165
14
5
13.5
1-2
Модель
KM2P-1
Saildrive (SD20)
Тип муфты Механическая фрикционная
Сухой вес
10 кг
30 кг
Передаточное отношение (вперед/назад)
2.21/3.06
2.62/3.06 3.22/3.06 2.64/2.64
Частота вращения гребного винта (в./н.)
1628/1164
1374/1164 1118/1164
1364/1364
Направление вращения (вал винта),
Сухой вес дизель редукторного агрегата
130 кг
151 кг
Длина дизель-редукторного агрегата
693 мм
873 мм
0
1
2
3
4
5
6
1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800
0
0.3
0.6
0.9
1.2
1.5
Максимальная мощность на
коленвале двигателя
Мощность двигателя
Крутящий момент
Мощность на винте
Винтовая характеристика
Расход топлива
Частота вращения коленчатого вала, об/мин
www.yanmarmarine.com
0
3
6
9
12
15
18
1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800
0
2
4
6
8
10
12
14
16
18
20
22
24
30
40
50
60
70
1600 1800 2000 2200 2400 2600 2800 3000 3200 3400 3600 3800
21
31
41
51
3YM20 версия: 2006-03
Частота вращения коленчатого вала, об/мин
Частота вращения коленчатого вала, об/мин
Механическая фрикционная
ход вперед
По часовой стрелке, глядя с кормы По часовой стрелке, глядя с кормы
• Защитный кожух ременной передачи
Мощность, кВт
Мощность, л.с.
Крутящий момент, Н*м
Расход топлива, л/ч
