ITALIANO
5

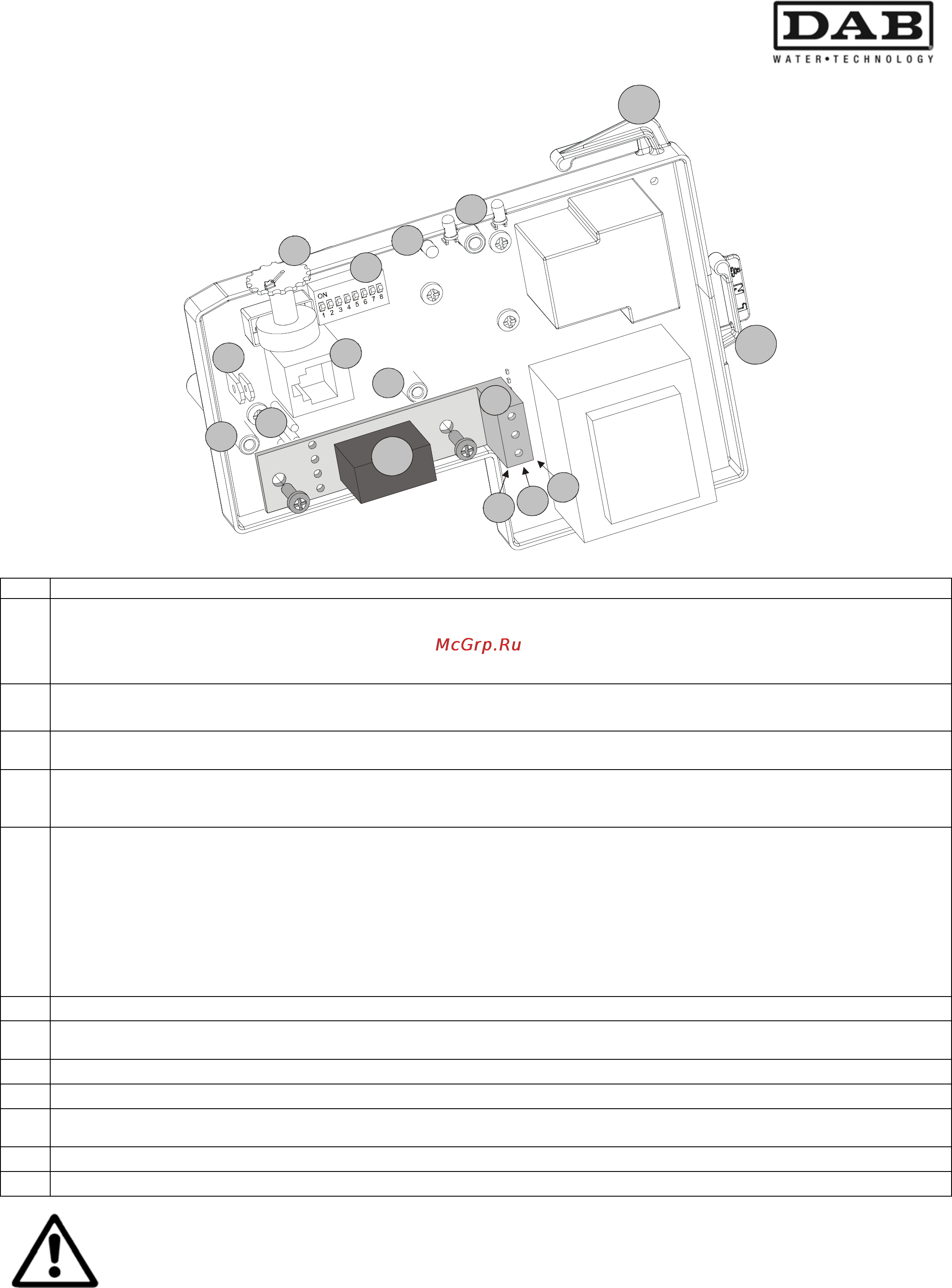

5.2 Pannello interno di regolazione
Rif. Funzione
1
Trimmer di regolazione della pressione di Start.
Per la funzione di Pressurizzazione, in caso di Gruppi a 2 pompe:
- Trimmer di regolazione della pressione di Start nella pompa Master.
- Trimmer di regolazione della pressione di Stop nella pompa Slave.
2
Dip Switch di selezione funzioni.
In caso di Gruppi a 2 pompe i Dip Switch devono essere regolati sulle stesse funzioni.
3
Led verde interno di segnalazione comunicazione tra pompa Master e pompa Slave in caso di Gruppi a 2
pompe
4
Led verde = ACCESO FISSO con pompa alimentata senza flusso d’acqua.
Led verde = ACCESO LAMPEGGIANTE con pompa alimentata con flusso d’acqua.
Led rosso = ALLARM
5
Faston di connessione ingresso esterno per collegamento o di un pressostato di minima pressione o di un
galleggiante di minimo livello.
Att.ne!! In caso di Gruppi a 2 pompe, parallelizzare i 2 ingressi esterni rispettando la dimensione dei
faston!
Caratteristiche elettriche:
Tensione corrente: 5V – inferirore a 1mA
Per la Funzione di Pressurizzazione e di Pressoflussostato : NC
Per la Funzione RWS (raccolta acqua piovana) : NO
6 Presa RJ (6 poli) di comunicazione seriale 232 tra pompa Master e pompa Slave in caso di Gruppi a 2 pompe.
7
Connessione elettrica per relè ausiliario.
(relè allarme a distanza per Active System o relè di alimentazione valvola a 3 vie per RWS).
8 Supporto di fissaggio meccanico per relé ausiliario.
9 Morsetto a 3 vie per contatto relé optional.
10
Relè optional per funzione RWS (raccolta acqua piovana)
Comune NO – NC.
11 Connessione alimentazione elettrica alla scheda.
12 Connessione alimentazione elettrica al motore della pompa.
In caso di Gruppi a 2 pompe, DOPO AVER TOLTO LA TENSIONE DI RETE, collegare il cavo di
connessione in dotazione alla presa RJ delle rispettive schede.
ATTENZIONE! Il cavo presenta un’entrata Master e un’entrata Slave ben definite con
relativa targhetta di identificazione!
1
2
3
4
6
7
8
8
9
1
0
1
1
1
2
5
C
O
M
.
N
O
N
C
