ENGLISH
30

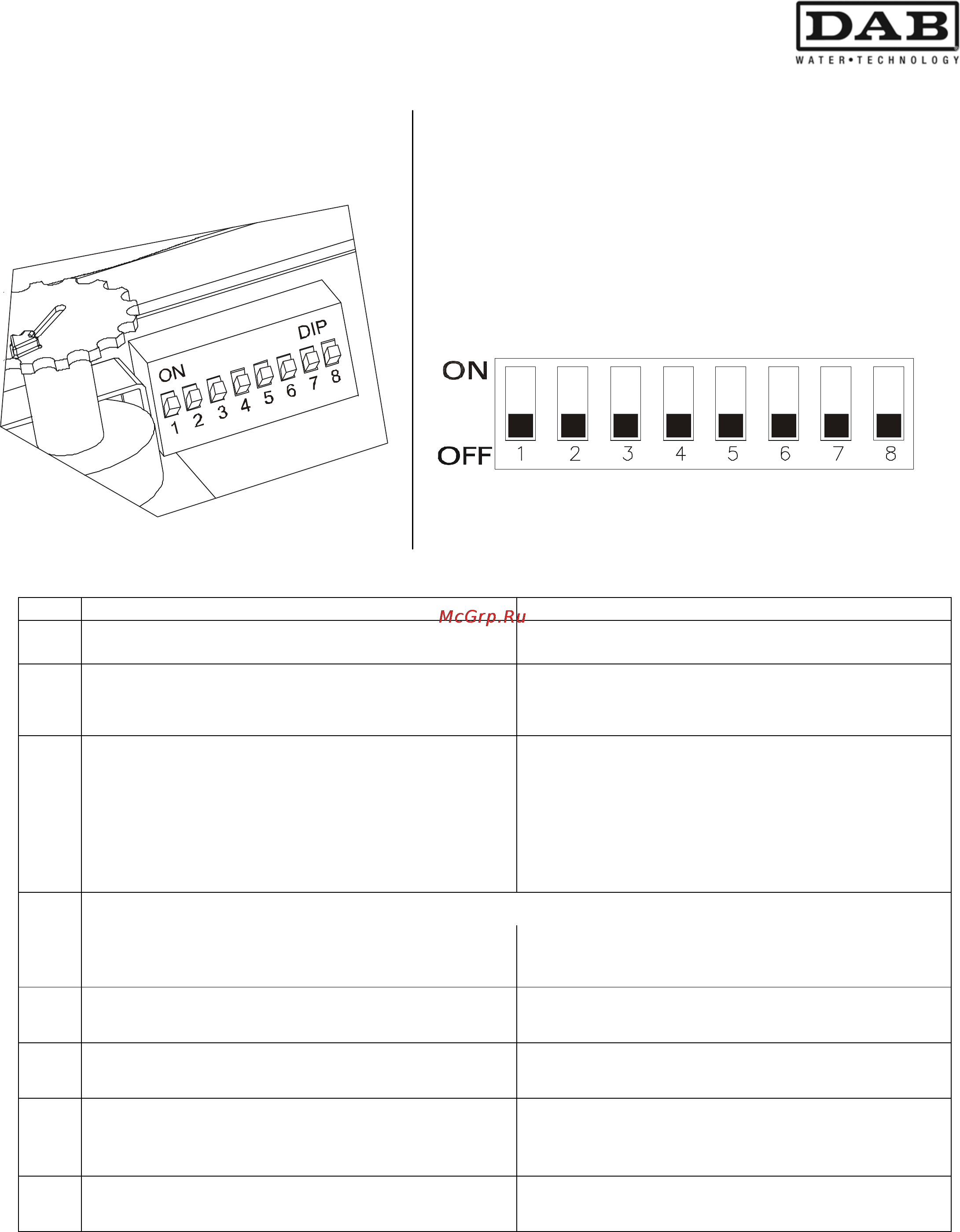

5.3 Dip-Switch for selecting functions
No. ON status OFF status
1
Pressure boosting function active
Pressure and flow switch function active.
2
RWS function
(rainwater collection) active.
RWS function
(rainwater collection) inactive.
3
Regulating the Start pressure:
- with pressure and flow switch function:
from 3 to 4.5 bar
- with pressure boosting function:
from 3.5 to 8 bar
Regulating the Start pressure:
- with pressure and flow switch function:
from 1.5 to 3 bar
- with pressure boosting function:
from 1.5 to 6 bar
Only for pressure and flow switch function
4
Forced operation: 1 minute
Non self-resetting external input
Forced operation: from 3 to 8 seconds.
Self-resetting external input
5
Anticycling function inactive.
Anticycling function active
6
External input active.
External input inactive.
7
Delayed intervention of external input:
5 seconds.
Delayed intervention of external input:
1 second.
8
- -
- -
