LIMBA ROMÂNĂ
122

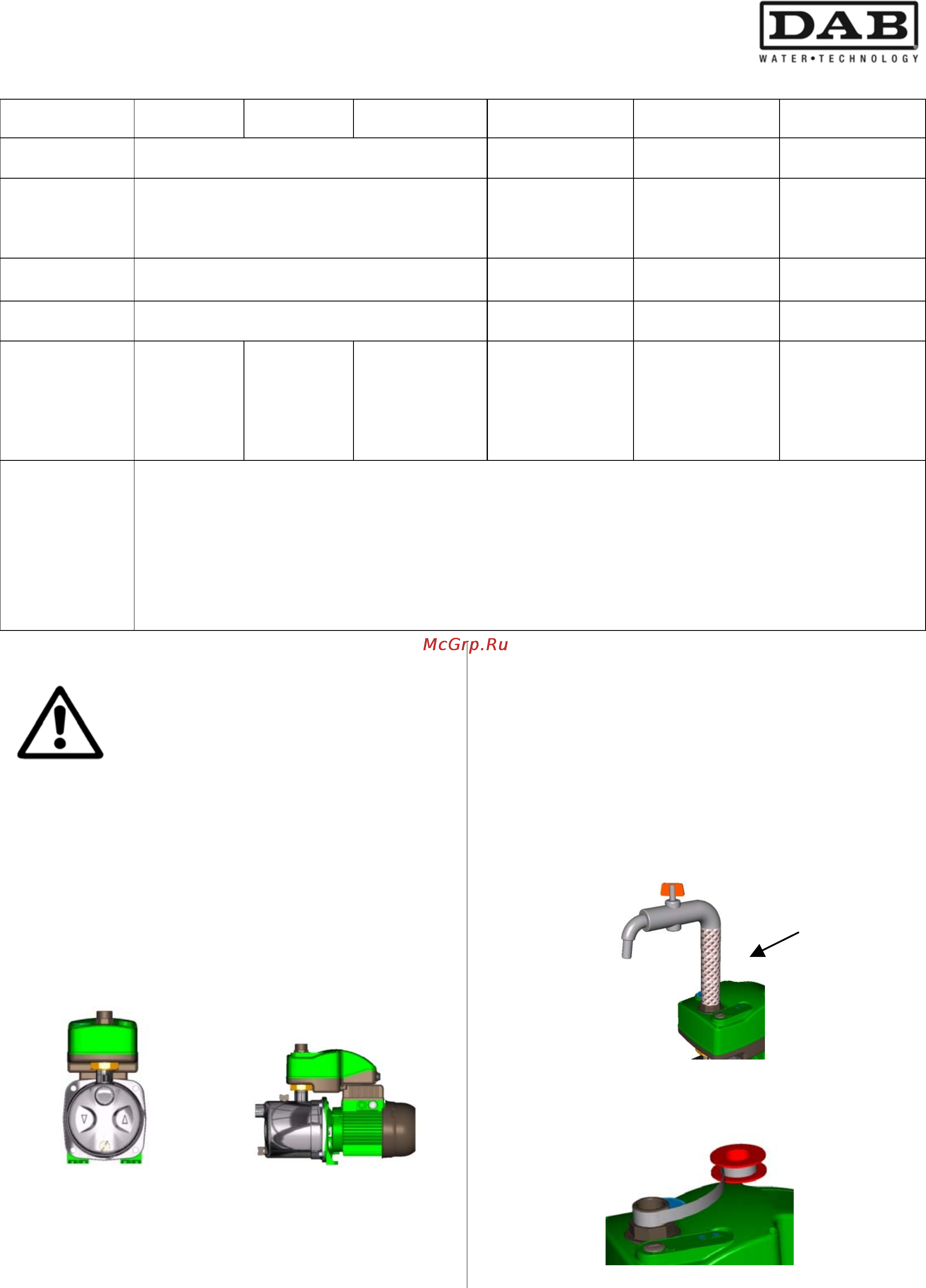

3.3 Descrierea proprietăţilor modelelor
Model pompe
Active J Active JI Active JC Active E Active EI Active EC
Caracteristici
Cu autoumplere centrifugă
centrifugă
cu autoumplere
centrifugă
Aplicaţii
cu apă provenită din puţ artezian sau bazin
subteran
presurizare
pentru uz casnic
cu apă provenită
din puţ artezian
sau bazin
subteran
presurizare
pentru uz casnic
Limitări
aspirare până la 8 metri
apă fără gaze
dizolvate
aspirare până la
8 metri
apă fără gaze
dizolvate
Condiţii de
instalare
cu supapă de fund
sub nivelul
coloanei de lichid
cu supapă de
fund
sub nivelul
coloanei de lichid
Caracteristici
deosebite
indicată
pentru
pomparea
apei ce
conţine aer
inoxidabilă
indicată
pentru
pomparea
apei ce
conţine aer
hidraulică din
tehnopolimer
indicată pentru
pomparea apei
ce conţine aer
silenţioasă
silenţioasă şi
inoxidabilă
indicată pentru
pomparea apei
ce conţine aer
hidraulică din
tehnopolimer,
silenţioasă
Avantaje
faţă de
sistemele
tradiţionale
Dezordine redusă.
Curăţenie majoră.
Stabilitate de presiune.
Presiune de pornire reglabilă.
Autoporniri în caz de alarmă.
Limitarea numărului de porniri.
Blocarea pompei în caz de lipsă de apă.
Valva de nu retur şi manometru integrate.
Posibilitatea de relansare a alarmei la distanţă.
Protecţie împotriva suprapresiunii
(pompa se opreşte la mai mult de 10 bari).
Protecţie anticycling.
Ajută la prevenirea formării de ghiaţă în interiorul
corpului pompei cu funcţionarea ciclică forţată.
4. INSTALAREA ŞI RACORDAREA
4.1 Instalarea pompei
Pompele pot conţine cantităţi mici de
apă reziduală care provine de la probele
de omologare. Vă sfătuim să le spălaţi
puţin cu apă curată înainte de instalarea
definitivă.
Electropompa trebuie să fie instalată într-un loc bine
aerisit, protejat de intemperii şi cu o temperatură a
mediului ambiant nu mai ridicată de 40°C.
Un ancoraj solid al pompei la baza de susţinere va
favoriza absorbirea eventualelor vibraţii create de
funcţionarea pompei.
Montaţi întotdeauna pompa pe un postament cu gura
de aspirare pe orizontală şi cu gura de respingere pe
verticală.
Pompa trebuie să fie instalată neapărat în poziţie
orizontală.
Evitaţi ca tubulatura metalică să apese cu propria
greutate asupra gurilor pompei, transmiţând acestora
eforturi excesive, pentru a nu crea deformări sau
spargeri. Ancoraţi tubulatura pe cât posibil pe cont
propriu.
Tubulatura în aspirare trebuie să fie cât mai scurtă
posibil. Pentru o adâncime de aspirare de peste 4
metri sau cu parcursuri lungi pe orizontală, este
recomandat un tub de aspirare cu diametrul mai mare
decât acela al gurii aspirante a electropompei.
Pentru a evita formarea unor goluri de aer în tubul de
aspirare, prevedeţi o uşoară înclinare pozitivă a
acestuia către electropompă.
Se recomandă, pentru nu a transmite vibraţii
instalaţiei, să se utilizeze după gura de ieşire tubul
flexibil care este furnizat în interiorul ambalajului.
În cazul în care nu este posibilă utilizarea tubului
flexibil pentru efectuarea conexiunii, utilizaţi în mod
exclusiv bandă de teflon.
