11

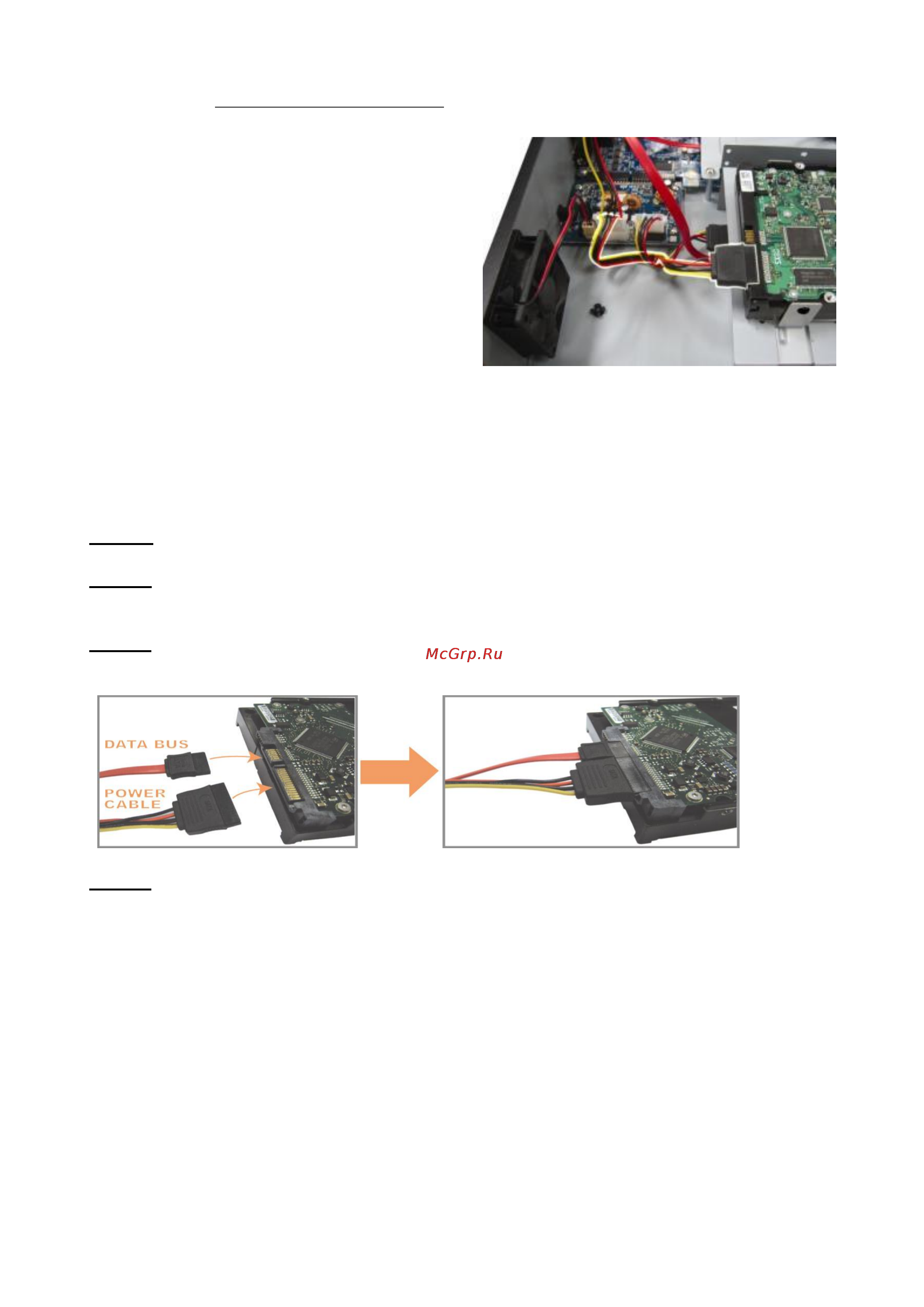

2-2 Установка второго диска
Присоедините шину данных и
кабель питания к жесткому
диску таким образом, чтобы
шина и кабель проходили
через кабель питания DVD-
привода. Это позволит
предотвратить
соприкосновение кабелей с
лопастями вентилятора.
Совместите жесткий диск с
кронштейном так, чтобы плата
жесткого диска находилась
вверху. Закрепите жесткий
диск.
Шаг 3: Закройте верхнюю крышку регистратора.
Для 4-канальных моделей.
Шаг 1: Снимите верхнюю крышку видеорегистратора.
Шаг 2: В основании устройства найдите два кронштейна для установки жесткого
диска.
Шаг 3: Присоедините шину данных и кабель питания к подключаемому диску как
показано на рисунке.
Шаг 4: Совместите жесткий диск с кронштейном так, чтобы плата жесткого диска
находилась сверху.
Убедитесь, что обратная сторона диска соприкасается с основанием
устройства для отвода тепла.
