18
9- канальный режим
Нажмите для отображения 9 каналов одновременно

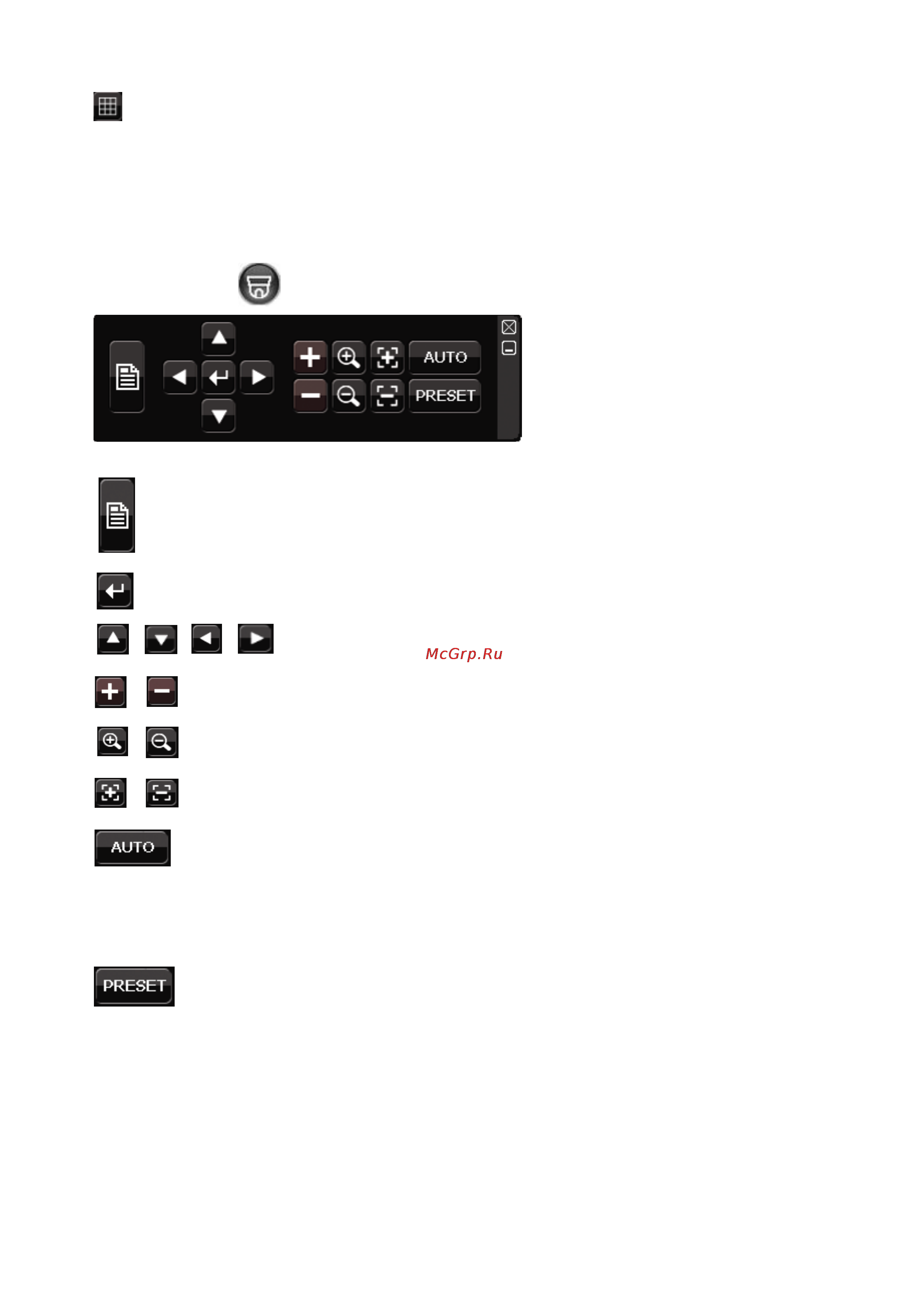

3.2.2. Панель управления PTZ
В меню управления поворотными камерами функция "Hot Point" позволяет
осуществлять движение камеры при помощи компьютерной мышки.
Нажмите кнопку для вызова панели управления поворотными камерами:
Меню камеры
Нажмите для входа в меню видеокамеры.
Руководство по работе в меню камеры
содержатся в инструкции к камере.
Ввод
Нажмите для подтверждения настроек/входа
в меню.
/ / /
Вправо/Влево/
Вверх/Вниз
Используйте для перехода в к различным
настройкам и значениям параметров.
/
Оптическое
увеличение
Используйте для достижения максимального
приближения/удаления объекта съемки.
/
Оптическое
увеличение
Используйте для приближения/удаления
объекта съемки.
/
Регулировка
фокуса
Используйте для фокусировки объектива.
Автомати-
ческий режим
Используйте для включения автоматического
режима управления. Перед включением
данной функции настройте порядок действия
камеры в автоматическом режиме. Для этого
обратитесь к инструкции по эксплуатации
камеры.
Предустановки
Нажмите для ввода номера предустановки.
