![AVTech PVR8 [16/72] Меню быстрого управления](/img/pdf.png)
AVTech PVR8 [16/72] Меню быстрого управления
![AVTech PVR8 [16/72] Меню быстрого управления](/views2/1158241/page16/bg10.png)
16
3. Графическое меню и управление мышкой
3.1. Подключение компьютерной мышки
Подключите компьютерную мышку к одному из USB-портов на лицевой панели
регистратора. Убедитесь в том, что на экране монитора появился значок ,
означающий, что USB-мышка подключена и работает нормально.
Нажмите правую клавишу мышки для вызова окна ввода пароля. Пароль
регистратора по умолчанию 0000. На панели управления статус (((клавиатура
заблокирована) будет изменен на значок (( вход под паролем администратора), в
левой части экрана появится панель быстрого управления регистратором.
Примечание: регистратор позволяет задать два типа пароля пользователя. Для
настройки обратитесь к п. "Изменение уровня пользователя" данной инструкции.

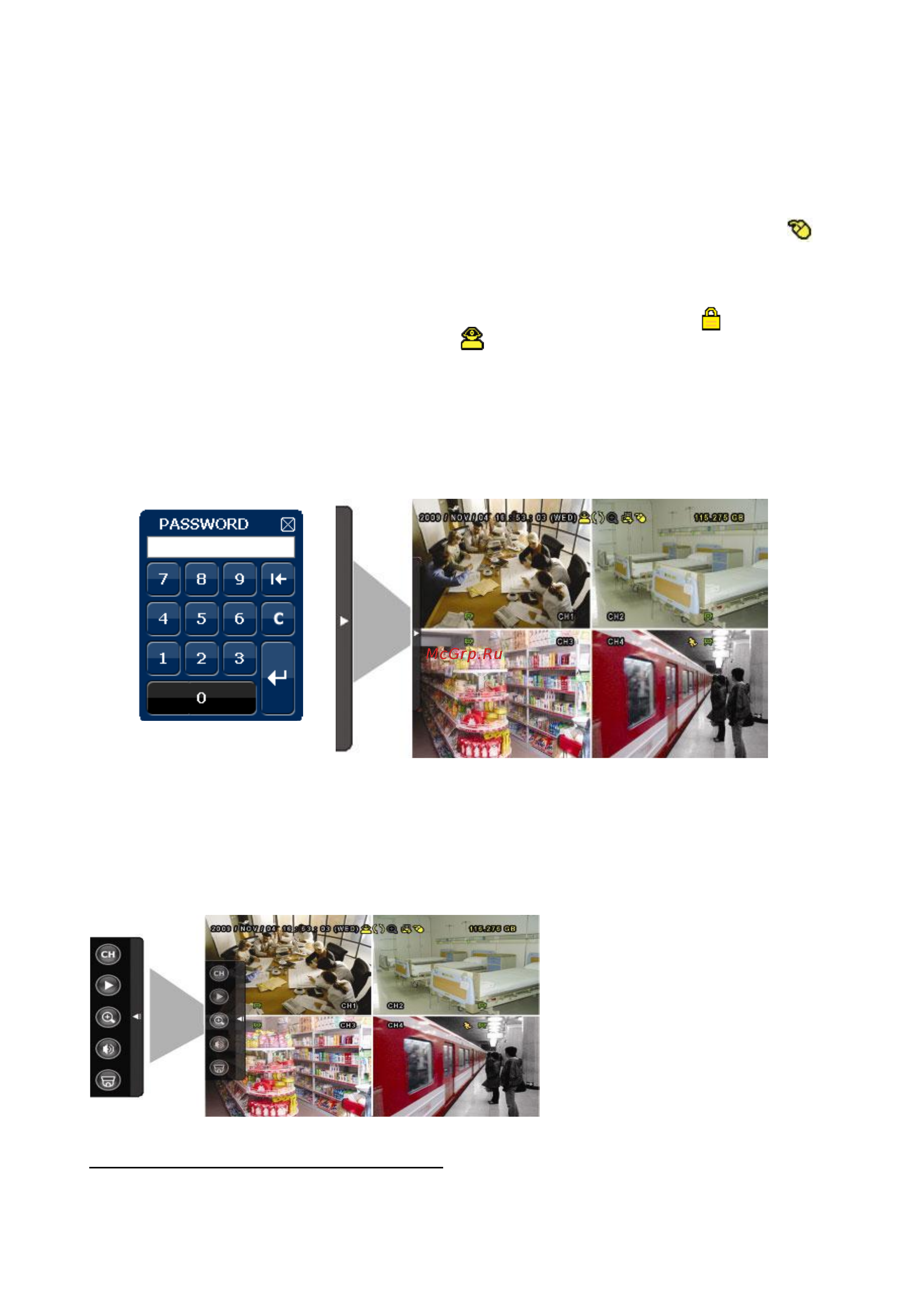

Ввод пароля Меню быстрого управления в левой части экрана
3.2. Меню быстрого управления
Направьте курсор на панель в левой части экрана для открытия окна меню быстрого
управления.
Быстрое меню
Функции меню быстрого управления:
Содержание
- Avtech 1
- Жесткий диск 1
- Устройства записи на 1
- Внимание 2
- Оглавление стр 4
- Комплектация 6
- Основная информация 6
- Передняя панель 6
- Задняя панель 8
- Подключение и настройка 10
- Установка жесткого диска 10
- Подключение камер 12
- Подключение камер ptz 12
- Подключение стандартных камер 12
- Настройки даты и времени 14
- Подключение внешних устройств 14
- Подключение к электрической сети 14
- Администратор и оператор для настройки обратитесь к п изменение уровня пользователя данной инструкции 15
- Очистка жесткого диска 15
- Перед началом работы устройства рекомендуется удалить все записи с установленного жесткого диска чтобы вновь записываемые файлы архива не перемешались с уже существующими записями на диске 15
- Регистратор позволяет создать пароли для двух типов пользователей 15
- Установка пароля 15
- Щелкните правой кнопкой мыши для вызова главного меню перейдите в пункт меню система инструменты для смены пароля регистратора 15
- Щелкните правой кнопкой мыши для вызова главного меню перейдите в пункт меню система системная информация очистить диск устройство перезагрузится когда жесткий диск будет очищен 15
- Графическое меню и управление мышкой 16
- Меню быстрого управления 16
- Подключение компьютерной мышки 16
- Переключение каналов 17
- Панель управления ptz 18
- Главное меню 19
- В режиме отображения вы можете наблюдать на экране следующие иконки в режиме отображения вы можете наблюдать на экране следующие иконки 20
- Доступная емкость 20
- Запись 20
- Название название канала движение 20
- Основные функции 20
- Отображение 20
- Системное время статус системы 20
- Воспроизведение 21
- Запись 21
- Конфигурация push video 24
- Подключение push video 24
- Часто используемые функции 24
- Быстрый поиск 25
- Внимание для более подробной информации о работе eagle eyes обратитесь на официальный сайт www eagleeyescctv com 25
- Нажмите list список на передней панели регистратора для вывода окна поиска записей по времени критерии поиска 1 дата время укажите дату и время для поиска необходимого файла в архиве 2 жесткий диск выберите жесткий диск на котором записан нужный файл или 25
- Шаг 2 откройте на мобильном устройстве eagle eyes и добавьте адрес dvr а 25
- Шаг 3 включите режим push video как показано ниже и активируйте датчик для проверки получения видеоролика тревоги 25
- Быстрые настройки записи 26
- Запись 26
- При выборе количества кадров в выпадающем списке будут предложены варианты кадровой скорости начиная с максимально возможной внизу экрана будет отображаться доступное количество кадров различного разрешения cif поле кадр 26
- Укажите все диски 3 поиск нажмите подтвердить для начала поиска 4 для просмотра записанного файла нажмите submit 26
- Щелкните правой кнопкой мыши для вывода окна главного меню перейдите в пункт быстрый старт главные настройки настройки записи для всех каналов выберите размер кадра количество кадров в секунду и качество записи вручную по таймеру и по детектору движения для всех каналов поканально выберите размер кадра количество кадров в секунду и качество записи вручную по таймеру и по детектору движения для каждого из каналов отдельно 26
- Детализированные настройки записи 27
- Запись по таймеру 28
- Кликните на alarm в меню alarm timer 28
- Настройка расписания 28
- Настройки записи 8 настройки записи пожалуйста обратитесь за информацией к п 5 данного руководства 28
- Ось y дни недели понедельник воскресенье 28
- Перейдите в пункт меню настройка расписания детектирование активируйте функцию таймера детектирования выберите временные интервалы в которые должна осуществляться запись ось х часы 0 24 ось времени разделена на отрезки по 30 минут ось y дни недели понедельник воскресенье 28
- Таймер записи по детектору 28
- Таймер записи по тревоге 28
- Щелкните правой кнопкой мыши для вывода окна главного меню перейдите в пункт настройка расписания запись активируйте функцию записи по расписанию выберите временные интервалы в которые должна осуществляться запись 28
- Ss пространственная чувствительность 29
- Максимальная чувствительность 00 минимальная чувствительность 15 значение по умолчанию 03 29
- Максимальная чувствительность 00 минимальная чувствительность 15 значение по умолчанию 07 29
- Настройка детектора 29
- Ось х часы 0 24 ось времени разделена на отрезки по 30 минут ось y дни недели понедельник воскресенье 29
- Параметр ss используется для настройки чувствительности по размеру предмета обнаруженного на экране число сработавших элементов зоны обнаружения детектора уменьшение значения приводит к повышению чувствительности детектора движения 29
- Подпункты меню описаны ниже 1 ls уровень чувствительности параметр ls используется для настройки чувствительности сравнения двух соседних кадров уменьшение значения данного параметра приводит к увеличению чувствительности устройства 29
- Щелкните правой кнопкой мыши для вывода окна главного меню перейдите в пункт расширенные настройки детектирование 29
- Управление поворотными камерами 30
- Настройка пароля 31
- Обновление системы 31
- Системные настройки 31
- Копирование видео 32
- Резервное копирование и восстановление конфигурации 32
- В подпункте меню архивация на usb укажите следующие параметры в подпункте меню архивация на usb укажите следующие параметры 1 время начала окончания записи 2 номер канала запись с которого необходимо сохранить 3 жесткий диск выберите один жесткий диск или все жесткие диски установленные в устройстве 4 копирование нажмите submit для начала архивации 5 объем записи для расчета объема выбранных архивных записей нажмите submit важно поддерживаемые операционные системы windows7 vista xp 2000 проигрывание архивных файлов при копировании файлов на usb носитель будет автоматически сохранен загрузочный файл видеоплеера после окончания копирования на экране появится объявление проверьте проигрыватель после окончания копирования файла запустите загрузочный файл плеера затем двойным щелчком откройте для проигрывания один из сохраненных файлов важно поддерживаемые операционные системы windows 7 vista xp 2000 33
- Войдите в главное меню и выберите system backup log usb эта функция используется для копирования списка событий установите 33
- Отформатированный usb носитель в usb порт установите 1 время начала окончания 2 номер канала запись с которого необходимо сохранить 3 тип данных которые необходимо копировать выберите setup и тип записи ручная по движению по тревоге по таймеру системная 4 нажмите submit для начала копирования вы должны получить список в формате csv на флэш носителе 33
- Очистка жесткого диска 33
- Резервное копирование списка событий 33
- Сеть 34
- Статический ip адрес 34
- Важно для использования функции pppoe необходимо иметь имя пользователя и пароль полученные у вашего провайдера учетную запись ddns для 35
- Введите имя пользователя и пароль полученные у вашего провайдера 35
- Выберите тип сети pppoe point to point protocol over ethernet 35
- Допустимые значения от 1 до 9999 значение по умолчанию 80 обычно tcp порт используемый http 80 в некоторых случаях для увеличения гибкости и защищенности системы номер порта лучше изменить 35
- Имя пользователя пароль 35
- Информация сети ip шлюз маска подсети введите всю информацию сети полученную у вашего провайдера 3 первичный dns вторичный dns введите ip адрес dns полученный у вашего провайдера 4 порт допустимые значения от 1 до 9999 значение по умолчанию 80 обычно tcp порт используемый http 80 в некоторых случаях для увеличения гибкости и защищенности системы номер порта лучше изменить 5 сохранить сетевые настройки нажмите сохранить для применения настроек сети 35
- Первичный dns вторичный dns введите ip адрес dns domain name server полученный у вашего провайдера 35
- Порт 35
- Преобразования динамического ip адреса в соответствующее имя хоста host name 35
- Тип сети 35
- Www surveillance download com user cms pdf или в приложении 36
- Важно для использования функции dhcp необходима поддержка роутера или кабельной модемной сети с dhcp сервисом и наличие учетной записи dhcp для преобразования динамического ip адреса в соответствующее имя хоста host name 36
- Вам необходимо дополнительно установить ddns сервер в том случае если вы работаете с pppoe или dhcp 36
- Внимание если вы хотите использовать свой ddns сервер обратитесь за справкой на 36
- Внимание используйте default адрес для удаленного подключения к регистратору для проверки зарегистрирован ли он 36
- Для использования этого ddns сервера выберите default в system name 36
- Затем занесите адрес в разделе текущий адрес хоста как например mac000e5318b3f0 ddns dvrtw com tw это значение по умолчанию ip адрес используемый для удаленного доступа к вашему dvr 36
- Компания avtech предоставляет бесплатный сервис ddns сервис для 36
- Организации ddns конфигурации 36
- Первичный dns вторичный dns введите ip адрес dns domain name server полученный у вашего провайдера 36
- По умолчанию host name mac адрес dvr а 36
- Порт допустимые значения от 1 до 9999 значение по умолчанию 80 обычно tcp порт испо льзуемый http 80 в некоторых случаях для увеличения гибкости и защищенности систем ы номер порта лучше изменить 36
- Тип сети выберите тип сети dhcp dynamic host configuration protocol 36
- E mail 37
- Важно для использования данной функции необходимо подключить 37
- Ваше устройство позволяет отправлять уведомление о тревоге на e mail и ftp 37
- Видеорегистратор к сети интернет пожалуйста убедитесь что сетевые настройки сделаны правильно и устройство подключено к сети интернет 37
- После активации данной функции при возникновении тревожного события на указанный ftp адрес будет отправлен html файл содержащий ссылку на ролик записанный по тревоге перейдя по данной ссылке вы сможете подключиться к регистратору и просмотреть записанный ролик 37
- После активации данной функции при возникновении тревожного события на указанный адрес электронной почты будет отправлен html файл содержащий ссылку на ролик записанный по тревоге перейдя по данной ссылке вы сможете подключиться к регистратору и просмотреть записанный ролик 37
- Уведомление о тревоге 37
- Smtp сервер 38
- Ssl кодирование 38
- Активация посылки e mail 38
- Введите адрес smtp сервера полученный у вашего провайдера 38
- Введите адрес порта полученный у вашего провайдера если его не заполнять то по умолчанию почтовый сервер будет использовать порт 25 38
- Введите имя отправителя 38
- Введите имя пользователя и пароль если verify password включен 38
- Выберите on для включения функции off выключить 38
- Выберите on если ваш сервер использует ssl кодирование для защиты сообщения от несанкционированного доступа 38
- Выберите setup для добавления до 15 адресов электронной почты 38
- Имя пользователя и пароль 38
- Некоторые серверы требуют введения имени пользователя и пароля 38
- Откуда сообщение 38
- Перейдите в пункт меню vga видеовыход выберите один из возможных вариантов разрешения 38
- Подтверждение пароля 38
- Порт 38
- Разрешение vga видеовыхода 38
- Устройства позволяют изменять разрешение vga видеовыхода в зависимости от разрешения подключаемого монитора 38
- Щелкните правой кнопкой мыши для вывода окна главного меню перейдите в пункт расширенные настройки экран 38
- 1024х768 по умолчанию 39
- 1280х1024 39
- 1600х1200 39
- Display first при выборе этой опции возможны три варианта разрешения дисплея 1024x768 1280x1024 и 1600х1200 при этом запись с разрешением d1 в реальном времени по всем 4 м каналам не поддерживается 39
- Record first при выборе этой опции осуществляется запись в реальном времени всех 4 х каналов с разрешением d1 при этом vga разрешение фиксируется на 1024х768 39
- Важно для 4 х канальных моделей выбор vga output появляется только при выборе priority в display first более подробно это изложено в разделе 4 39
- Вы можете управлять регистратором с удаленного рабочего места при помощи программного обеспечения video viewer поставляемого в комплекте с web браузера или смартфона 39
- Канальных моделей 39
- Перераспределение системных ресурсов только для 4 х 39
- Примечание для получения изображения наилучшего качества убедитесь в том что ваш монитор поддерживает выбранное вами разрешение проверьте настройки монитора в случае если изображение смещено измените настройки вашего монитора за дополнительной информацией обратитесь к руководству по эксплуатации монитора 39
- Удаленное управление 39
- Эта функция позволяет перераспределять системные ресурсы между записью и отображением имеются две возможности record first или display first приоритет записи или отображения на мониторе 39
- Программное обеспечение video viewer 40
- Установка по и сетевое подключение 40
- Контрольная панель 41
- Упрощенная версия по умолчанию 41
- Кнопка 42
- Полнофункциональная версия 42
- Упрощенная полнофункц 42
- Функция описание 42
- В данном пункте меню вы можете осуществить следующие настройки 43
- Войти в установки записи 43
- Для настройки удаленной записи кликните 43
- Запись 43
- Или 43
- Кнопка 43
- Основные операции 43
- Упрощенная полнофункц 43
- Функция описание 43
- Чтобы 43
- Важно перед тем как начать резервное копирование убедитесь что не включена функция воспроизведения после начала резервного копирования процесс 45
- Воспроизведения будет прекращен 45
- Для проигрывания нужной записи выделите ее в списке и нажмите кнопку play или дважды щелкните на нужной записи воспроизведение начнется в отдельном окне 45
- Интервал или событие для того чтобы удаленно загрузить нужные файлы 45
- Перейдите в пункт меню совместные настройки резервное копирование для того чтобы перейти на вкладку download загрузка вы можете выбрать временной 45
- Сохранение по сети 45
- Функция описание 45
- Web браузер 51
- No функция описание 52
- Icon description 53
- Загрузка событий и воспроизведение 54
- Приложение 1 технические характеристики 55
- The specifications are subject to change without notice 1 hdd capacity up to 2tb dimensional tolerance 5mm 57
- Pvr4 rt 58
- Носителей 59
- Приложение 2 список совместимых usb 59
- Приложение 3 список совместимых sata hdd 60
- Приложение 4 структура главного меню 62
- Приложение 5 замена источника питания 64
- 11 pin off не используется 65
- 22 alarm input 65
- 9 alarm input 65
- External alarm no 65
- Pin off не используется 65
- Rs485 a 65
- Контакт функция описание 65
- Магнитоконтактный датчик при размыкании открывание датчика будет активирована тревога и начнется запись 65
- Модель pvr16 65
- Приложение 6 назначение разъемов 65
- Сирена когда dvr активируется по тревоге или движению com соединяется с no и сирена начинает мигать и подавать звуковой сигнал 65
- Контакт функция описание 66
- Магнитоконтактный датчик при размыкании открывание датчика будет активирована тревога и начнется запись 66
- Модель pvr8 66
- Сирена когда dvr активируется по тревоге или по движению com соединяется с no и сирена начинает мигать и подавать звуковой сигнал 66
- Контакт функция описание 67
- Магнитоконтактный датчик при размыкании открывание датчика будет активирована тревога и начнется запись 67
- Модель pvr4 rt 67
- Сирена когда dvr активируется по тревоге или по движению com соединяется с no и сирена начинает мигать и подавать звуковой сигнал 67
- Использованием eagleeyes 68
- Приложение 7 мобильное видеонаблюдение с 68
- Модель производитель mid tid код диска 70
- Приложение 8 список совместимых dvd cd rom 70
- Спиок dvd rom 70
- Умолчанию или в директорию которую вы укажете важно для получения более детальной информации о конфигурировании и работе программы обратитесь к сайту www avtech com tw ee_icon_used aspx 70
- Cd rom 71
- Модель производитель mid tid код диска 71
- Тип диска производитель тип диска производитель 71
- Приложение 9 установка dvd 72
