10
2. Подключение и настройка
Внимание: Видеорегистратор поддерживает функцию автоматического
определения стандарта подключаемых камер (PAL или NTSC). Для того, чтобы
автоопределение сработало корректно, убедитесь, что камеры подключены к
видеорегистратору и электрической сети прежде чем включить видеорегистратор.
2.1. Установка жесткого диска
Жесткий диск должен быть установлен до включения видеорегистратора.
Внимание: Перед началом работы регистратора рекомендуется удалить
все записи с жесткого диска, чтобы вновь записываемые файлы
не перемешались с уже существующими на диске. Смотри
«Очистка жесткого диска».
Для 16 и 8 канальных моделей
Шаг 1: Снимите верхнюю крышку регистратора.
Внимание: Верхняя крышка регистратора изготовлена из металла.
Будьте осторожны с острыми краями.

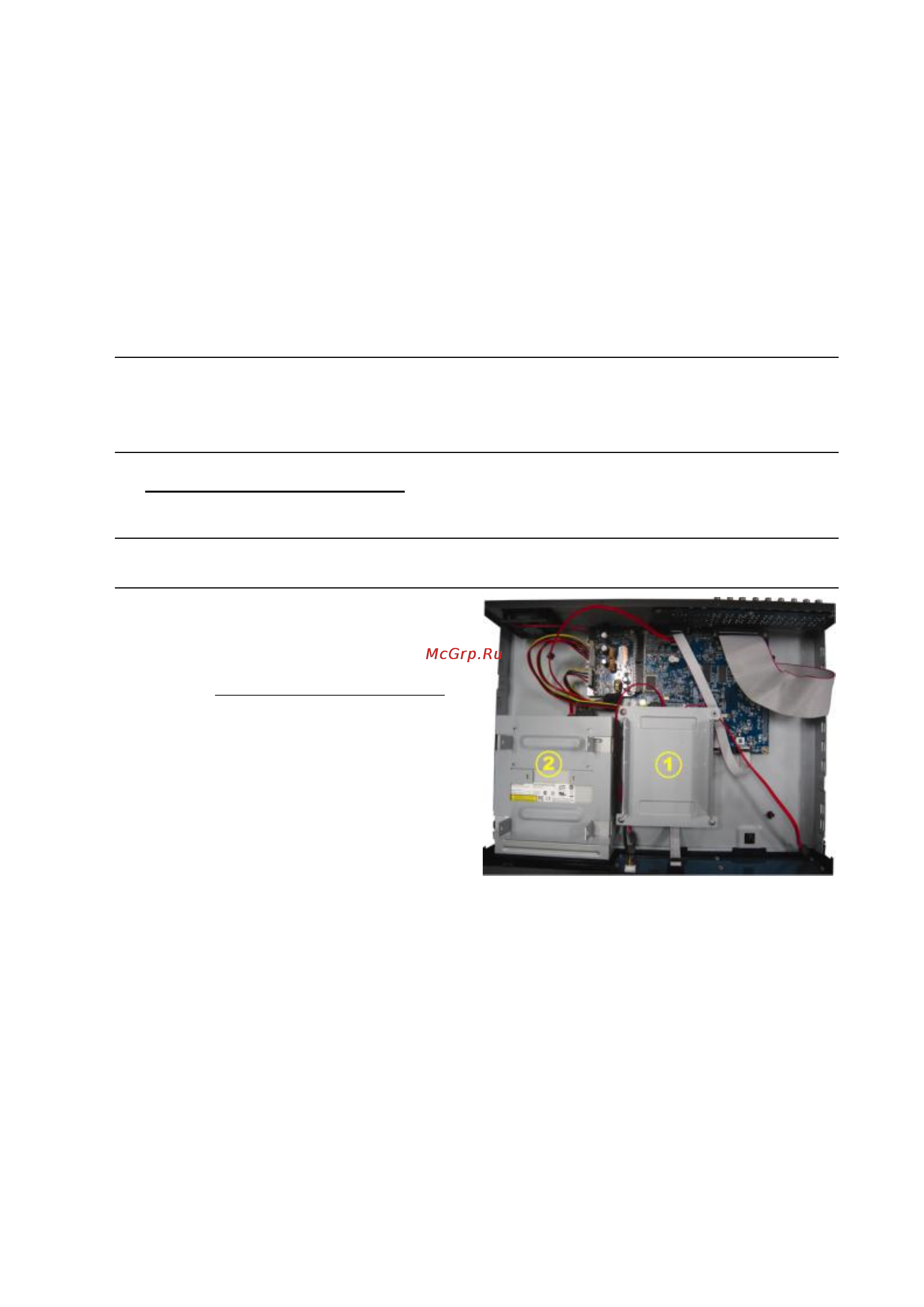

Шаг 2: Имеется возможность установки
двух жестких дисков как
показано на рисунке справа.
2-1 Установка первого диска
Извлеките кронштейн 1 из
регистратора. Совместите
отверстия в кронштейне с
отверстиями по обеим
сторонам жесткого диска, так
чтобы плата диска находилась
сверху.
Закрепите жесткий диск на
кронштейне и присоедините
шину данных и кабель
питания. Установите
кронштейн с жестким диском
обратно в регистратор.
