41
h) Кликните на кнопке “ ” (Address Book «Адресная книга») “ ” (Add
«Добавить») для ввода сетевых настроек по умолчанию для подключаемого
устройства (IP-адреса, имени пользователя, пароля, номера порта).
ИЛИ
e) Кликните на кнопке “ ” (Search «Поиск») “ ” (Refresh «Обновить»)
для поиска доступных IP-адресов устройств, находящихся в том же домене, что и
Ваш ПК. Появится список найденных IP-адресов. Кликнув на кнопке “ ”
(Add into address book, «Добавить в адресную книгу»), можно добавить IP-адрес
нужного устройства в «Адресную книгу».
Дважды кликните на добавленном IP-адресе для подключения. Когда подключение
установлено, панель “Event” (Событие) отображается по умолчанию.

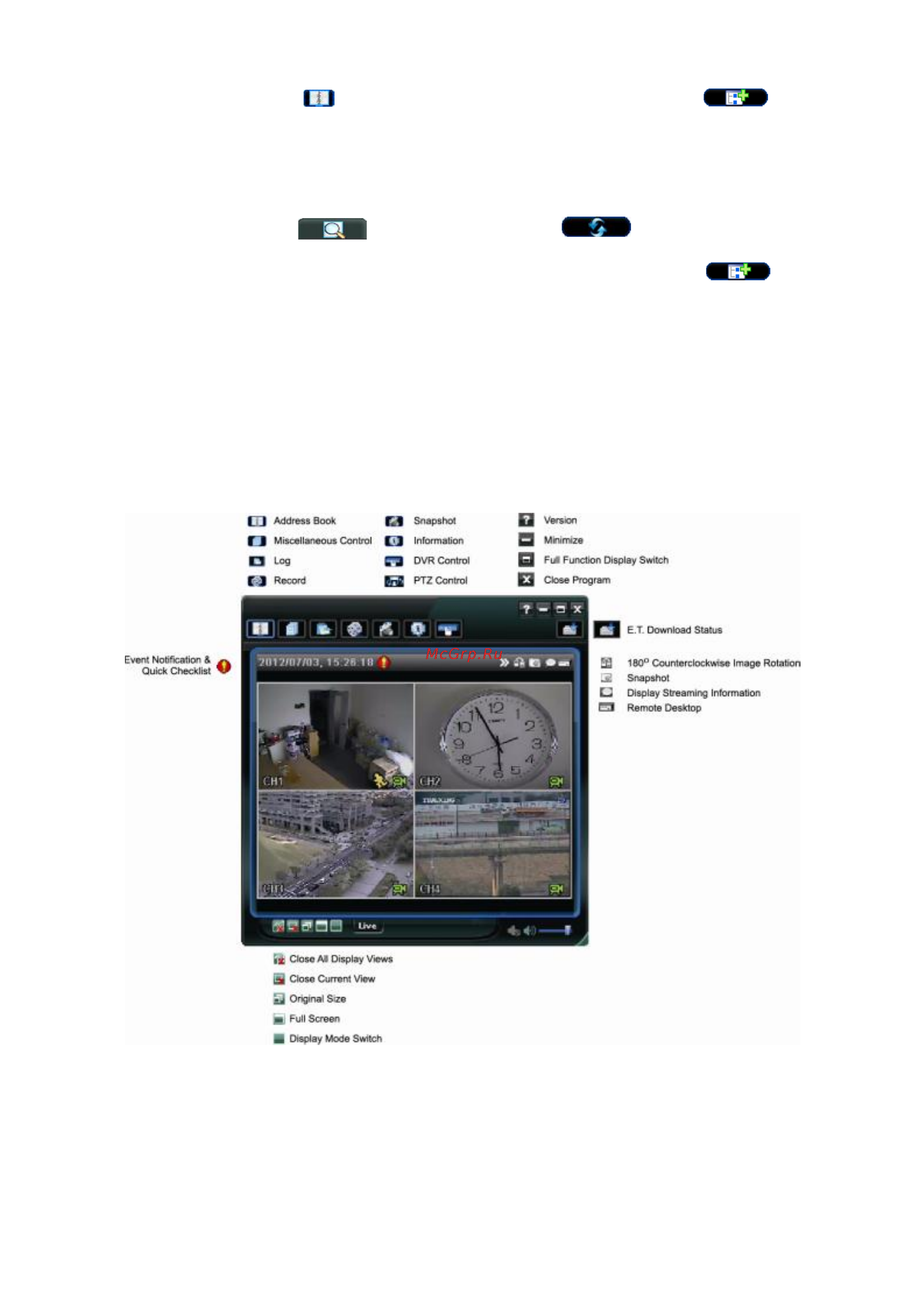

6.1.2. Контрольная панель
Возможны два вида контрольных панелей в зависимости от предпочтений пользователя.
Упрощенная версия (по умолчанию)
