13
Соединение линии RS485 и провода RJ11
Соедините коричневый провод RS485-A линии управления PTZ к красному проводу
RS485-A RJ11. Соедините оранжевый провод RS485-В линии управления PTZ к
зеленому проводу RS485-B RJ11.
Подключение проводов управления RS485 к разъему D-Sub на задней панели
устройства
Припаяйте красный провод RS485-A RJ11 к соответствующему контакту разъема D-
Sub. Припаяйте зеленый провод RS485-B RJ11 к соответствующему контакту D-Sub.
Используйте изоляционную ленту для защиты скрученных проводов.
Примечание: Инструкция по конфигурации PIN содержится в Приложении к данному
руководству.
Вставьте разъем D-Sub в порт I/O устройства.

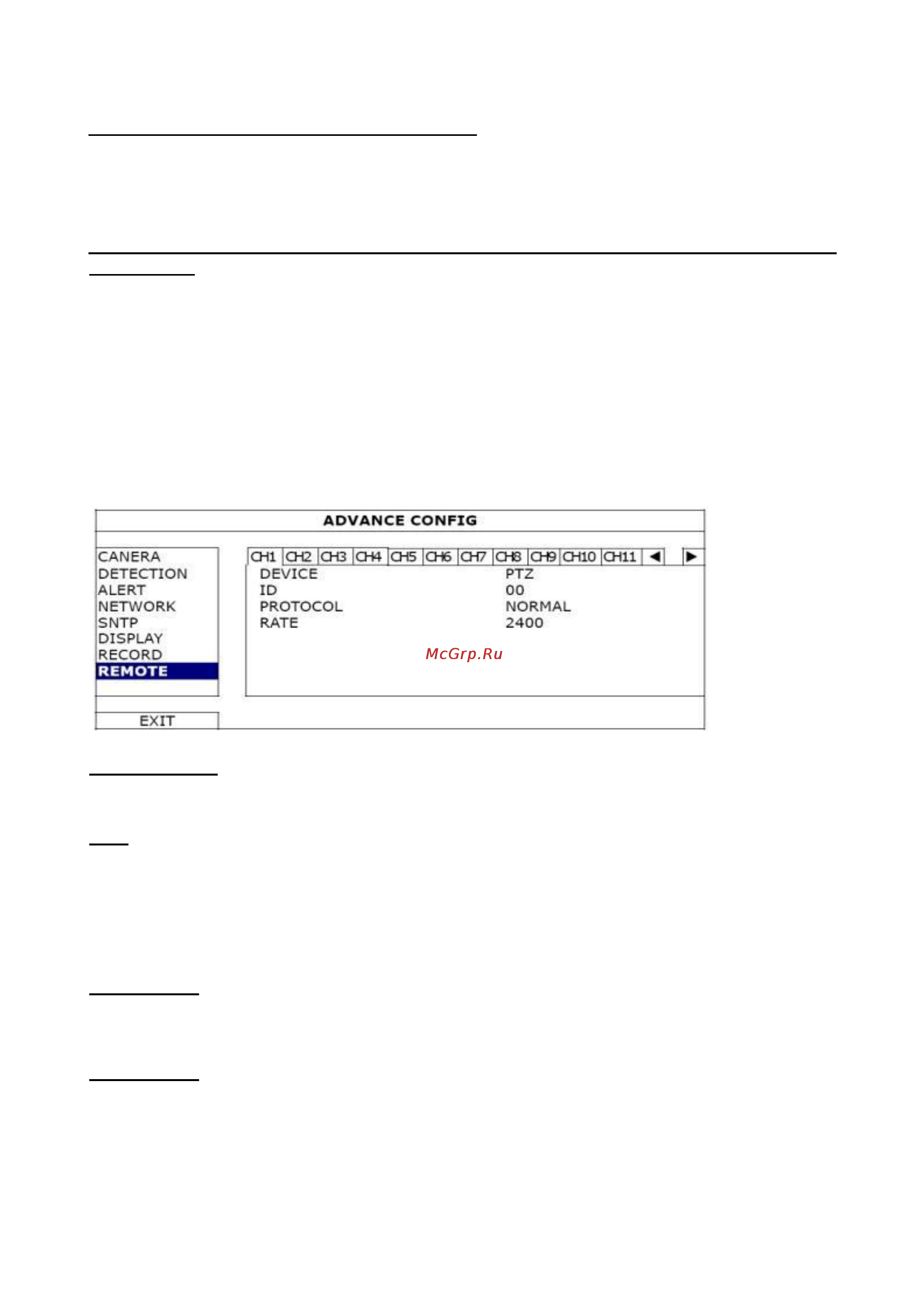

Щелкните правой кнопкой мыши для вывода окна главного меню. Перейдите в пункт
"Расширенные настройки" - "Удаленное управление".
1. Устройство
Выберите тип устройства (Камера / PTZ), подключенного к каждому каналу.
2. ID
Выберите ID-номер (0 ~ 255) для PTZ-камеры. После подключения PTZ-камеры её
установленный номер будет отображаться на изображении.
Примечание: чтобы узнать ID камеры по умолчанию, обратитесь к инструкции по
эксплуатации камеры.
3. Протокол
Выберите протокол Стандартный (фирменный протокол AVTech) или P-D (PELCO-
D).
5. Интервал
Выберите скорости обмена информацией при управлении устройством (2400 / 9600 /
19200 / 38400 / 57600). Убедитесь, что в настройках управляемых устройств
установлена такая же скорость.
