Sungarden ToRnado 2460 LR [4/10] Расположение основных частей
![Sungarden ToRnado 2460 LR [4/10] Расположение основных частей](/views2/1016067/page4/bg4.png)
3
1. Рычаг привода шнеков.
2. Рычаг привода колес.
3. Панель управления.
4. Рычаг изменения скорости
.
5
. Рычаг управления желобом для
выброса снега
.
6
. Желоб для выброса снега.
7. Снегозаборник.
8. Рукоятка управления.
9. Шнеки.
10
. Ограничительный башмак.
11. Колесо.
12. Лопатка для прочистки.
Запрещается дотрагиваться до
вращающихся частей снегоуборщика в
процессе работы.
Опасность получения травм
вращающимися частями
снегоуборщика. Держать руки и ноги в
стороне от вращающихся частей
снегоуборщика.
Регулировка положения
снегозаборника.

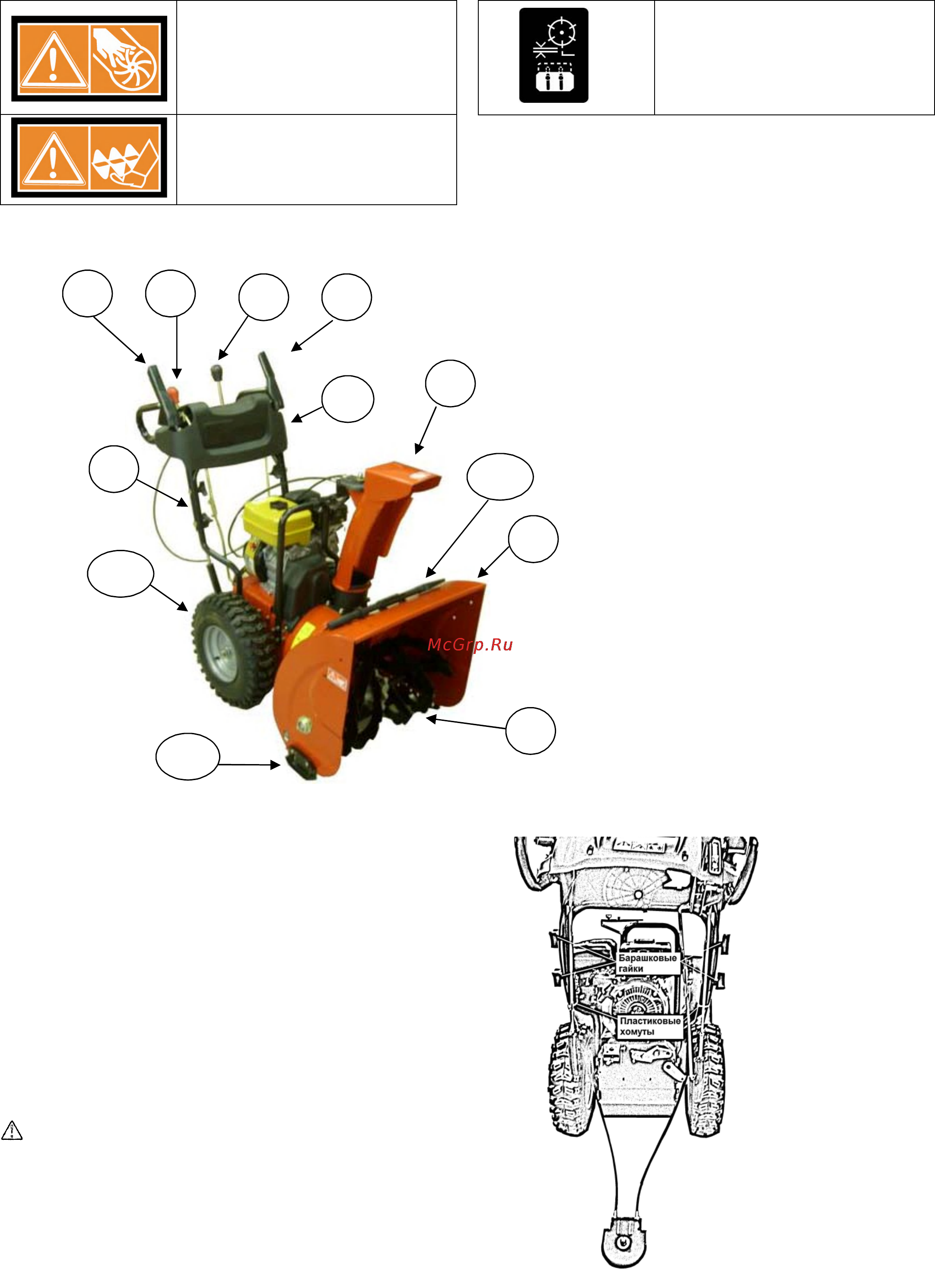

Расположение основных частей снегоуборщика
представлено на Рис. 1.
РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЧАСТЕЙ
ЗАПРЕЩАЕТСЯ ЛЮБЫМИ СПОСОБАМИ МЕНЯТЬ
КОНСТРУКЦИЮ ИЛИ БЛОКИРОВАТЬ РАБОТУ РЫЧАГОВ
УПРАВЛЕНИЯ СНЕГОУБОРЩИКОМ
.
Рычаг привода колес.
При отпускании рычага привода колес система привода колес
отключается и снегоуборщик прекращает движение.
Рычаг привода шнеков.
При отпускании рычага привода шнеков система привода
шнеков отключается и шнеки останавливаются
.
Желоб для выброса снега.
Предохраняет пользователя от снега и/или посторонних
предметов, которые могут попасть в шнек и вылететь с
большой скоростью из желоба во время работы снегоуборщика.
СБОРКА
ПРЕДУПРЕЖДЕНИЕ. Определение расположения
элементов снегоуборщика.
Определение правой или левой стороны снегоуборщика
производится со стороны оператора
.
Установка рукоятки управления и желоба выброса снега.
1.Открутить и снять с верхней части (с панелью управления)
четыре барашковые гайки и, соответственно, четыре болта
.
Рис. 2.
Поворотный
механизм
5
8
11
10
9
7
6
1
2
3
1
2
4
Рис. 1.
