регулировочной втулке верхнюю часть тяги с «Г-образным»
концом отрегулировать длину тяги до положения, когда при
прямой тяге «Г
-образный» конец войдет в отверстие в
кронштейне рычага привода шнеков.
4. Вставить «Г
-образный» конец тяги в отверстие кронштейна
рычага привода шнеков
, надеть на него шайбу и зафиксировать
шплинтом
(который был снять в соответствии с п.1), вставив
его в отверстие тяги и разогнув концы шплинта.
5. Закрутить контргайку, расположенную на тяге перед
регулировочной втулкой, ключом 13 мм до упора в
регулировочную втулку и переместить защитный чехол вниз по
тяге, закрыв им пружину.
б). Установка и регулировка тяги привода колес.
1. Переместить защитный чехол вверх по тяге. Снять с тяги
шплинт и шайбу
(см. Рис. 6) и извлечь «Г-образный» конец
тяги из отверстия кронштейна рычага привода колес.
2. Вставить конец пружины тяги в отверстие кронштейна оси
привода колес
(см. Рис. 5).
3. При необходимости ослабить контргайку, расположенную на
тяге перед регулировочной втулкой
(см. Рис. 7).
ВНИМАНИЕ: В процессе регулировки не нажимать на
рычаг привода колес, расположенный на рукоятке управления
(с левой стороны снегоуборщика). Откручивая (закручивая) в
регулировочной втулке верхнюю часть тяги с «Г
-образным»
концом отрегулировать длину тяги до положения, когда при
прямой тяге «Г
-образный» конец войдет в отверстие в
кронштейне рычага привода колес
.
4. Вставить «Г-образный» конец тяги в отверстие кронштейна
рычага привода колес, при этом пружина должна выбрать
свободный ход кронштейна оси привода колес
(см. Рис. 8).
Надеть на «Г-образный» конец тяги шайбу и зафиксировать
шплинтом
(который был снять в соответствии с п.1), вставив
его в отверстие тяги и разогнув концы шплинта.
5. Закрутить контргайку, расположенную на тяге перед
регулировочной втулкой, ключом 13 мм до упора в
регулировочную втулку и переместить защитный чехол вниз по
тяге, закрыв им пружину.
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
- Проверить тяги привода шнеков и колес на отсутствие
повреждений, а также надежность затяжки всех крепежных
элементов (болтов, гаек, винтов).
ВНИМАНИЕ: СНЕГОУБОРЩИК ПОСТАВЛЯЕТСЯ БЕЗ
МАСЛА В КАРТЕРЕ ДВИГАТЕЛЯ!
- Залить в картер двигателя необходимое количество масла (см.
Руководство по эксплуатации двигателя
).
-
Отрегулировать систему привода шнеков и привода колес.
-
С целью безопасного транспортирования снегоуборщика
давление в шинах может превышать требуемое значение.
Проверить давление в шинах и при необходимости довести его
до уровня в 1 бар.
- Проверить правильность установки колес. См. раздел
«Установка свободного хода приводного колеса».
ВНИМАНИЕ: ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ!
Перед проведением регулировочных работ:
- остановить двигатель;
- перевести пусковой выключатель в выключенное положение и
отсоединить колпачок высоковольтного провода от свечи
зажигания;
- дождаться полного охлаждения двигателя.
- Посторонние лица, особенно дети, а также домашние
животные должны находиться вне рабочей зоны.
- Всегда находиться на безопасном расстоянии от вращающихся
шнеков снегоуборщика.
- Перед началом работы проверить территорию, на которой
планируется использовать снегоуборщик. Удалить все
посторонние предметы, которые могут попасть в шнек.
- Соблюдать умеренную скорость при перемещении
снегоуборщика по очищаемой территории.
- Следует быть особенно внимательным при работе на
неровных и не твердых поверхностях, а также при
перемещении снегоуборщика назад.
ВНИМАНИЕ: ОПАСНОСТЬ ПОВРЕЖДЕНИЯ
СНЕГОУБОРЩИКА
!
При столкновении снегоуборщика с посторонними предметами
(камнями, ограждениями и т.д.) или появлении вибрации
выключить двигатель и проверить снегоуборщик на наличие
повреждений. Перед продолжением работы устранить все
возникшие неисправности.
Запрещается работать с неисправным снегоуборщиком. Перед
началом работы обязательно визуально осмотреть
снегоуборщик, в т
. ч. рычаги приводов шнеков и колес,
пусковой выключатель и проверить затяжку крепежных
элементов.
Установка свободного хода приводного колеса.
Для облегчения управления снегоуборщиком при умеренном
количестве снега, а также при работе на неровной поверхности,
колеса снегоуборщика можно разблокировать.
См. Рис. 9.

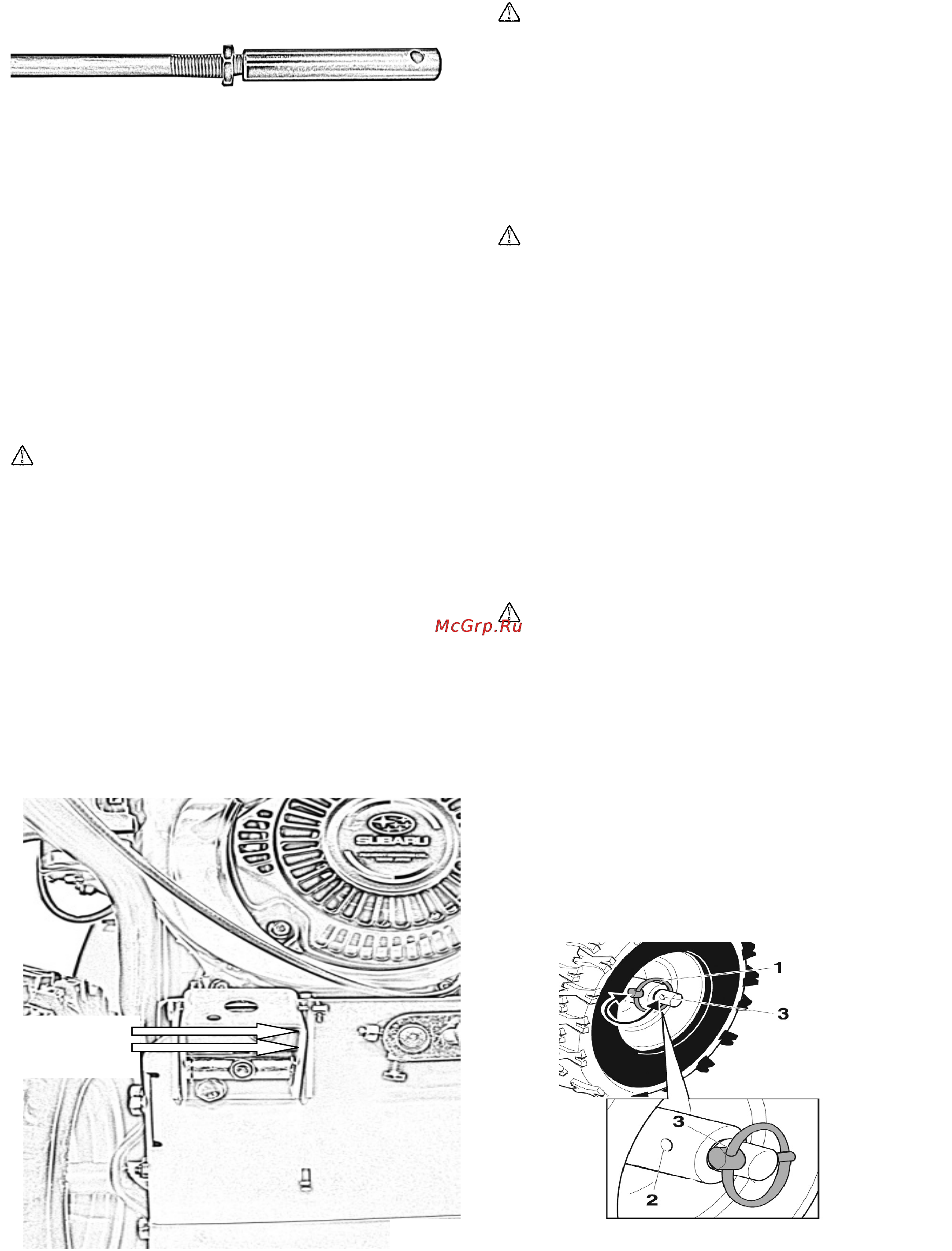

Рис. 9.
Рис. 7.
Свободный
ход
Рис. 8.
