6
Для этого необходимо:
- Переставить фиксирующий шплинт колес (1), который жестко
крепит колесо на оси, в отверстие (3) оси привода.
При большом количестве снега, а также при обледеневшей
поверхности оба колеса снегоуборщика должны быть жестко
закреплены на оси привода. Для этого необходимо:
- Совместить отверстие (2) в ступице колеса с отверстием оси
привода (на рисунке не показано).
- Вставить фиксирующий шплинт колес (1) в отверстие (2).

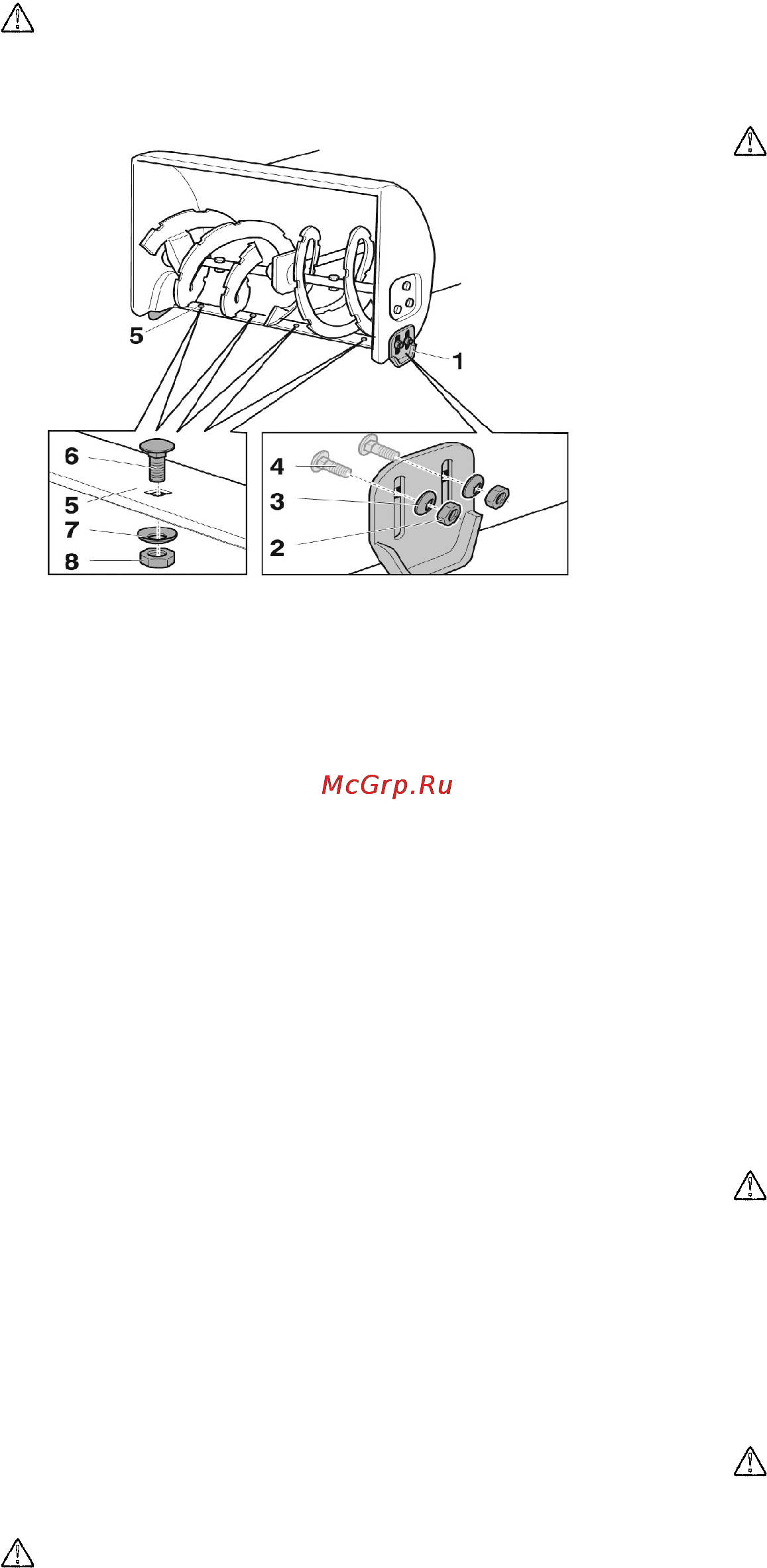

Регулировка ограничительных башмаков. См. Рис. 10.
ВНИМАНИЕ: ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ
СНЕГОУБОРЩИКА ОТРЕГУЛИРОВАТЬ ПОЛОЖЕНИЕ
ОГРАНИЧИТЕЛЬНЫХ БАШМАКОВ.
Если ограничительные башмаки (1) будут выставлены таким
образом, что подрезной нож
(5) будет касаться очищаемой
поверхности, то это приведет не только к преждевременному
износу подрезного ножа, но и к повреждению механизма
ходовой части снегоуборщика.
Ограничительные башмаки регулируют расстояние между
очищаемой поверхностью и подрезным ножом для того, чтобы
посторонние предметы (камни, прутья и т.д.) во время работы
не попадали в шнек снегоуборщика.
Для проведения регулировки требуется:
- Ослабить шестигранные гайки (2) крепления ограничительных
башмаков с обеих сторон снегозаборника
.
-
Выставить положение ограничительных башмаков:
- максимальная высота (наибольшее расстояние между
поверхностью земли и подрезным ножом)
– при использовании
снегоуборщика на неровных и нетвердых поверхностях;
- минимальная высота (наименьшее расстояние между
поверхностью земли и подрезным ножом)
- при использовании
снегоуборщика на ровных и твердых поверхностях
.
-
Затянуть шестигранные гайки (2). При этом оба
ограничительных башмака должны касаться всей нижней
плоскостью поверхности земли (для исключения их
неравномерного износа).
ЗАПРАВКА ДВИГАТЕЛЯ БЕНЗИНОМ И МАСЛОМ
Заправку двигателя бензином и маслом, а также проверку
уровня бензина и масла, осуществлять в соответствии с
Руководством по эксплуатации двигателя.
ИСПОЛЬЗОВАТЬ ЧИСТЫЙ, НЕЭТИЛИРОВАННЫЙ БЕНЗИН
МАРКИ АИ
-92.
ИСПОЛЬЗОВАНИЕ СНЕГОУБОРЩИКА
ВНИМАНИЕ: ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ!
Запрещается посторонним людям, особенно детям, а также
домашним животным находятся в рабочей зоне.
Запрещается использование неисправного снегоуборщика.
Перед началом работы проверить территорию, на которой
предполагается произвести уборку снега. Удалить все
посторонние предметы, которые могут попасть в шнек, а затем
вместе со снегом быть отброшены в сторону.
Работать только в светлое время суток или при хорошем
искусственном освещении.
Соблюдать особую осторожность при работе на неровной
поверхности, а также при движении снегоуборщика назад (с
включенной задней скоростью).
Отрегулировать расстояние между очищаемой поверхностью
и подрезным ножом для исключения попадания посторонних
предметов (камней, прутьев и т.д.) в шнек снегоуборщика.
Рекомендуется нанесение на шнек снегоуборщика слоя
силиконовой смазки для его защиты от образования льда.
ВНИМАНИЕ: ОПАСНОСТЬ ПОВРЕЖДЕНИЯ
СНЕГОУБОРЩИКА!
- При попадании в шнек снегоуборщика посторонних
предметов (камней, прутьев и т.д.) или при появлении сильной
вибрации снегоуборщика немедленно остановить двигатель.
Проверить снегоуборщик на наличие повреждений. Устранить
все выявленные повреждения и только после этого приступать
к работе.
Не приступать к работе, если снегоуборщик неисправен. Перед
началом работы внимательно осмотреть снегоуборщик. В
частности, проверить устройства управления и тяги привода
шнеков и колес на отсутствие повреждений, а также
надежность затяжки всех крепежных элементов (болтов, гаек,
винтов).
- Перед началом работы прогреть двигатель снегоуборщика.
- После окончания работы дать двигателю поработать
некоторое время на холостом ходу для удаления остатков снега
из шнеков и желоба.
ПОРЯДОК ПОДГОТОВКИ К РАБОТЕ
- Отрегулировать положение желоба для выброса снега (см.
разделы “Изменение направления и дальности выброса снега ”).
- Запустить двигатель (в соответствии с Руководством по
эксплуатации двигателя
).
-
При отпущенных рычагах привода шнеков и привода колес
установить рычаг изменения скорости в требуемое положение.
- Прижать и удерживать рычаг привода шнеков. Шнек начнет
вращаться.
- Прижать и удерживать рычаг привода колес. Снегоуборщик
начнет движение.
При прижатых рычагах привода шнеков и колес, рычаг привода
колес блокирует рычаг привода шнеков в включенном
положении, что обеспечивает возможность управления с
помощью правой руки выбросом снега снегоуборщиком без его
остановки.
РАБОТА НА СКЛОНАХ
ВНИМАНИЕ: ОПАСНОСТЬ ОПРОКИДЫВАНИЯ
СНЕГОУБОРЩИКА
!
- Соблюдать особую осторожность при изменении направления
движения.
- Движение осуществлять только вверх или вниз, избегая
движения поперек склона.
- Объезжать препятствия.
- Не работать в непосредственной близости от обрывов.
- Не работать на местности с уклоном более 10 град.
ПРЕДУПРЕЖДЕНИЕ. Держать руки и ноги в стороне от
вращающихся шнеков снегоуборщика.
РЕКОМЕНДАЦИИ ПО УБОРКЕ СНЕГА
- Убирать снег сразу после его выпадения, т.к. в дальнейшем
возможно образование ледяной корки на снежном покрове
.
-
По возможности направлять поток выбрасываемого снега по
ветру.
Рис. 10.
