ПОДКЛЮЧЕНИЯ
19
Русский
ПОДГОТОВКА

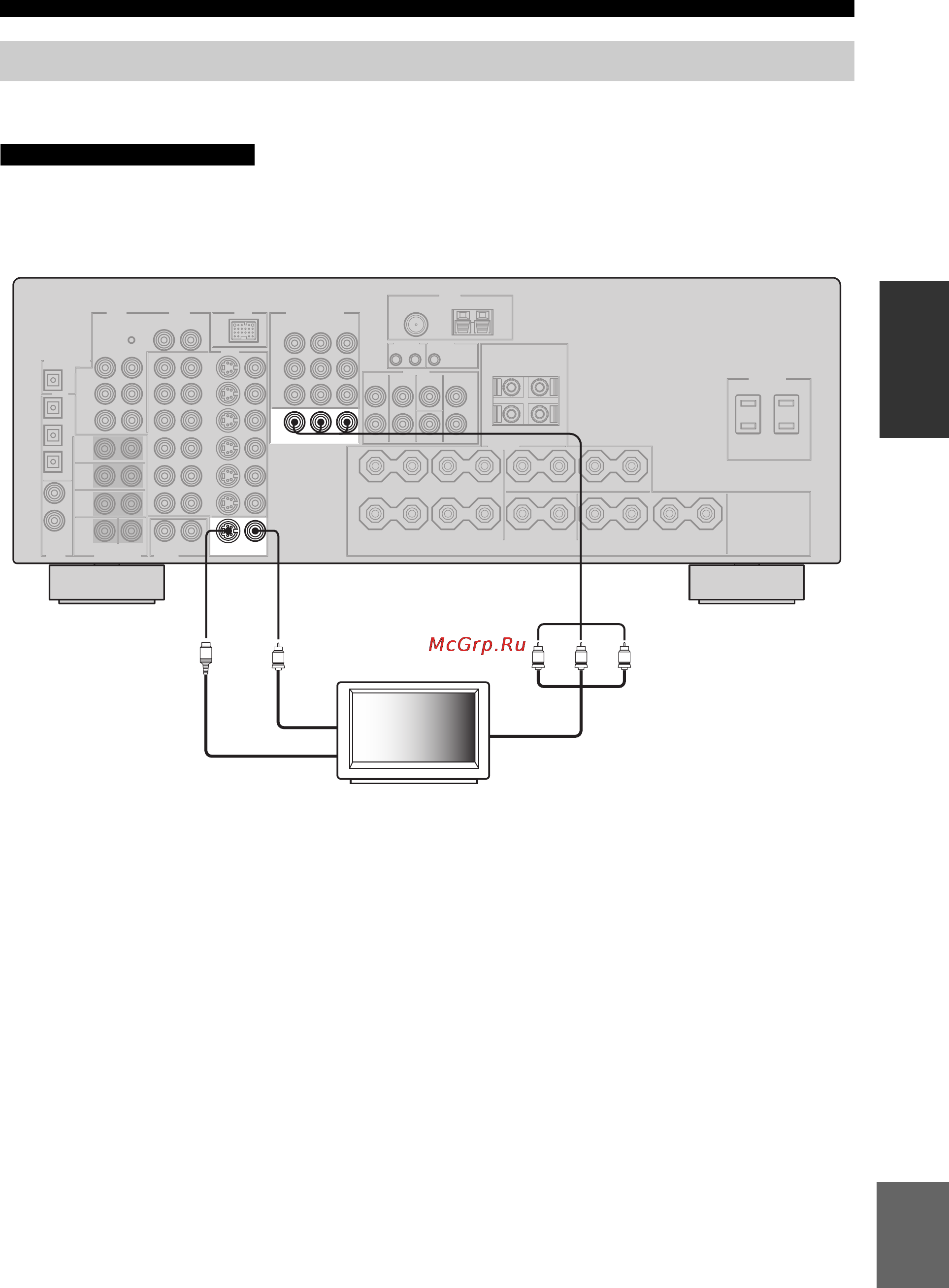

Подключите телевизор к гнезду VIDEO MONITOR OUT, гнезду S VIDEO MONITOR OUT или гнездам
COMPONENT VIDEO MONITOR OUT на данном аппарате.
Не подключайте данный аппарат или другие компоненты к источникам тока переменного
напряжения, пока не завершены все подключения между компонентами.
Подключение телевизора
ПРЕДУПРЕЖДЕНИЕ
VIDEOS VIDEO
MONITOR OUT
MONITOR OUT
COMPONENT VIDEO
P
R
P
B
Y
PRPB
V
S
Y
TV
S-видеовход
Композитный
видеовход
Видеовход
