ПОДКЛЮЧЕНИЯ
28
Внутренние ЧМ- и АМ-антенны поставляются вместе
с данным аппаратом. Вообще, данные антенны
должны обеспечивать достаточно сильный прием
сигнала. Подключите каждую антенну надлежащим
образом к соответствующим терминалам.
• Обязательно установите шаг частоты тюнера (только
модель для Азии и общая модель) в соответствии с
шагом частоты вашего региона (смотрите стр. 91).
• Рамочная АМ-антенна должна быть установлена на
расстоянии от данного аппарата.
• Рамочная АМ-антенна должна всегда оставаться подключенной,
даже при подключении внешней АМ-антенны к данному аппарату.
• Внешняя антенна, установленная надлежащим образом,
принимает радиоволны чище, чем внутренняя антенна. При
плохом качестве приема, установите внешнюю антенну. Для
получения более подробной информации о внешних
антеннах, обратитесь к ближайшему авторизированному
дилеру YAMAHA или в сервис центр.

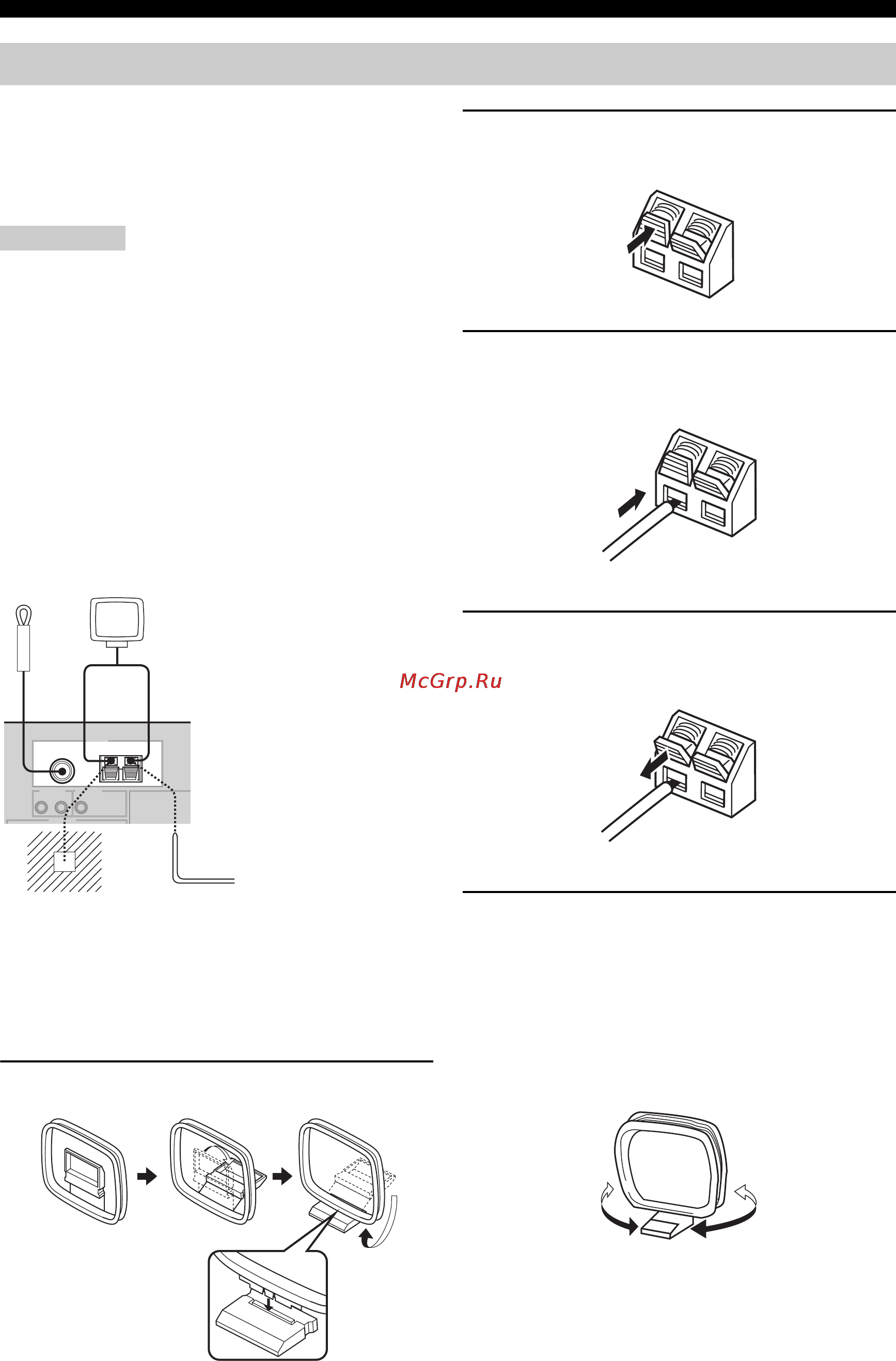

■ Подключение рамочной АМ-антенны
1 Установите рамочную АМ-антенну.
2 Нажмите и удерживайте язычок
терминала AM ANT.
3 Вставьте один конец провода рамочной
АМ-антенны в терминал AM ANT.
4 Опустите язычок терминала AM ANT для
установки на место.
5 Повторяя шаги 2–4, подключите другой
провод к терминалу GND.
y
По завершению подключения рамочной
АМ-антенны к данному аппарату, настройте
направление рамочной АМ-антенны для
оптимального приема при настройке
АМ-радиостанций (смотрите стр. 52)
Подключение ЧМ- и АМ-антенн
Примечания
75Ω UNBAL.
FM
ANT
AM
ANT
GND
TUNER
Рамочная АМ-антенна
(поставляется за исключением
модели для Соединенного
Королевства Великобритании и
Северной Ирландии)
Заземление (терминал GND)
Для обеспечения максимальной безопасности и
уменьшения помех, подключите терминал антенны GND к
хорошему заземлению. Хорошим заземлением может
послужить металлический штырь, введенный в сырую
землю.
Внутренняя ЧМ-антенна (поставляется за
исключением модели для Соединенного Королевства
Великобритании и Северной Ирландии)
Внешняя АМ-антенна
Используйте 5-10 м провод
с виниловым покрытием,
вытянутый наружу через
окно.
