Yamaha RX-V659 RDS T [97/128] Идентификационный
![Yamaha RX-V659 RDS T [97/128] Идентификационный](/views2/1162562/page97/bg61.png)

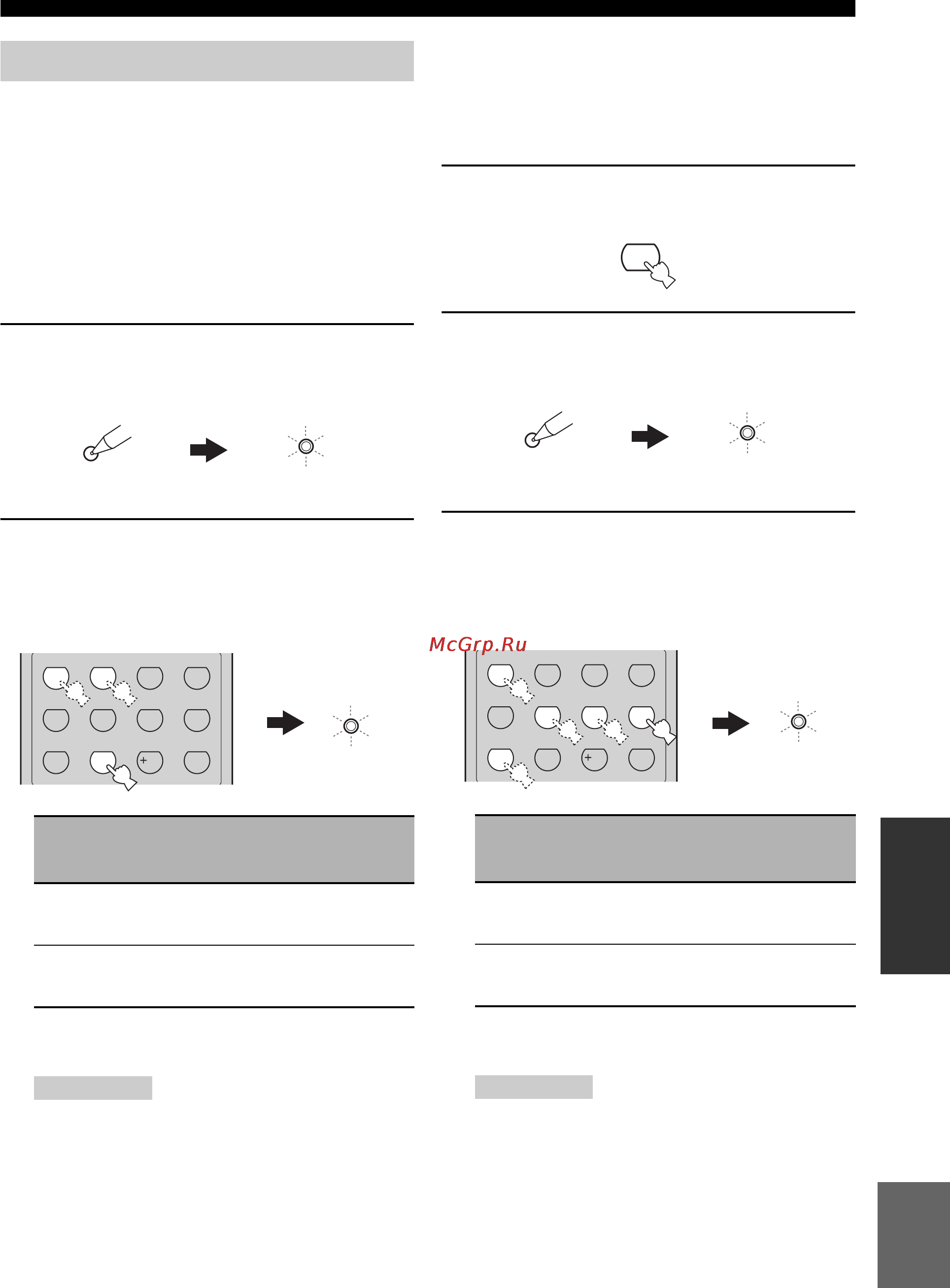

ОПИСАНИЕ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
95
Русский
ДОПОЛНИТЕЛЬНЫЕ
ОПЕРАЦИИ
С помощью поставляемого пульта ДУ, можно управлять несколькими
ресиверами и усилителями YAMAHA в одной комнате одновременно.
Выберите соответствующий код библиотеки для выбора и управления
нужного компонента с помощью поставляемого пульта ДУ.
■ Установка идентификационных
кодов библиотек AMP ДУ
Выберите один из следующих кодов для установки
идентификационного кода библиотеки ДУ AMP
для компонента для использования.
1 Нажмите CODE SET, используя ручку или
подобный предмет.
На пульте ДУ дважды высвечивается индикатор TRANSMIT.
2 С помощью цифровых кнопок введите
номер кода “00001” или “00002”.
На пульте ДУ дважды высвечивается индикатор
TRANSMIT, и идентификационный код
библиотеки ДУ AMP переключается.
*1
Установка дистанционного управления
*2
Установка данного аппарата (смотрите стр. 91)
• В дополнительных настройках требуется установить
соответствующий идентификационный код ДУ AMP
данного аппарата (смотрите стр. 91).
• При использовании нескольких ресиверов/усилителей
YAMAHA, используя установку кода по умолчанию,
можно одновременно управлять другими компонентами.
В таком случае, для отдельного управления данным
аппаратом, установите один из альтернативных кодов.
■ Установка идентификационных
кодов библиотек TUNER ДУ
Выберите один из следующих кодов для установки
идентификационного кода библиотеки ДУ
TUNER для компонента для использования.
1
Нажимая TUNER, выберите функцию “TUNER”
как источник поступающего сигнала.
2 Нажмите CODE SET, используя ручку или
подобный предмет.
На пульте ДУ дважды высвечивается индикатор TRANSMIT.
3 С помощью цифровых кнопок введите
номер кода “81916” или “81917”.
На пульте ДУ дважды высвечивается индикатор
TRANSMIT, и идентификационный код
библиотеки ДУ TUNER переключается.
*1
Установка дистанционного управления
*2
Установка данного аппарата (смотрите стр. 91)
• В дополнительных настройках требуется установить
соответствующий идентификационный код ДУ TUNER
данного аппарата (смотрите стр. 91).
• При использовании нескольких ресиверов/усилителей
YAMAHA, используя установку кода по умолчанию,
можно одновременно управлять другими компонентами.
В таком случае, для отдельного управления данным
аппаратом, установите один из альтернативных кодов.
Установка кодов библиотек
Идентификационный
код библиотеки
AMP *1
Функция
Идентификационный
код AMP пульта
ДУ *2
00001
(исходная
установка)
Управление данным
аппаратом с использованием
кода по умолчанию.
ID1
(исходная
установка)
00002
Управление данным
аппаратом с использованием
альтернативного кода.
ID2
Примечания
TRANSMIT
CODE SET
Мигает
STEREO
1
EFFECT
STANDARD
5
SPEAKERS
9
MUSIC
2
SELECT
6
ENHANCER
0
ENTERTAIN
3
EXTD SUR.
7
NIGHT
10
MOVIE
4
PURE DIRECT
8
STRAIGHT
ENT.
TRANSMIT
Мигает
Идентификационный
код библиотеки
TUNER *1
Функция
Идентификационный
код TUNER
пульта ДУ *2
81916
(исходная
установка)
Управление данным
аппаратом с использованием
кода по умолчанию.
ID1
(исходная
установка)
81917
Управление данным
аппаратом с использованием
альтернативного кода.
ID2
Примечания
TUNER
TRANSMIT
CODE SET
Мигает
STEREO
1
EFFECT
STANDARD
5
SPEAKERS
9
MUSIC
2
SELECT
6
ENHANCER
0
ENTERTAIN
3
EXTD SUR.
7
NIGHT
10
MOVIE
4
PURE DIRECT
8
STRAIGHT
ENT.
TRANSMIT
Мигает
