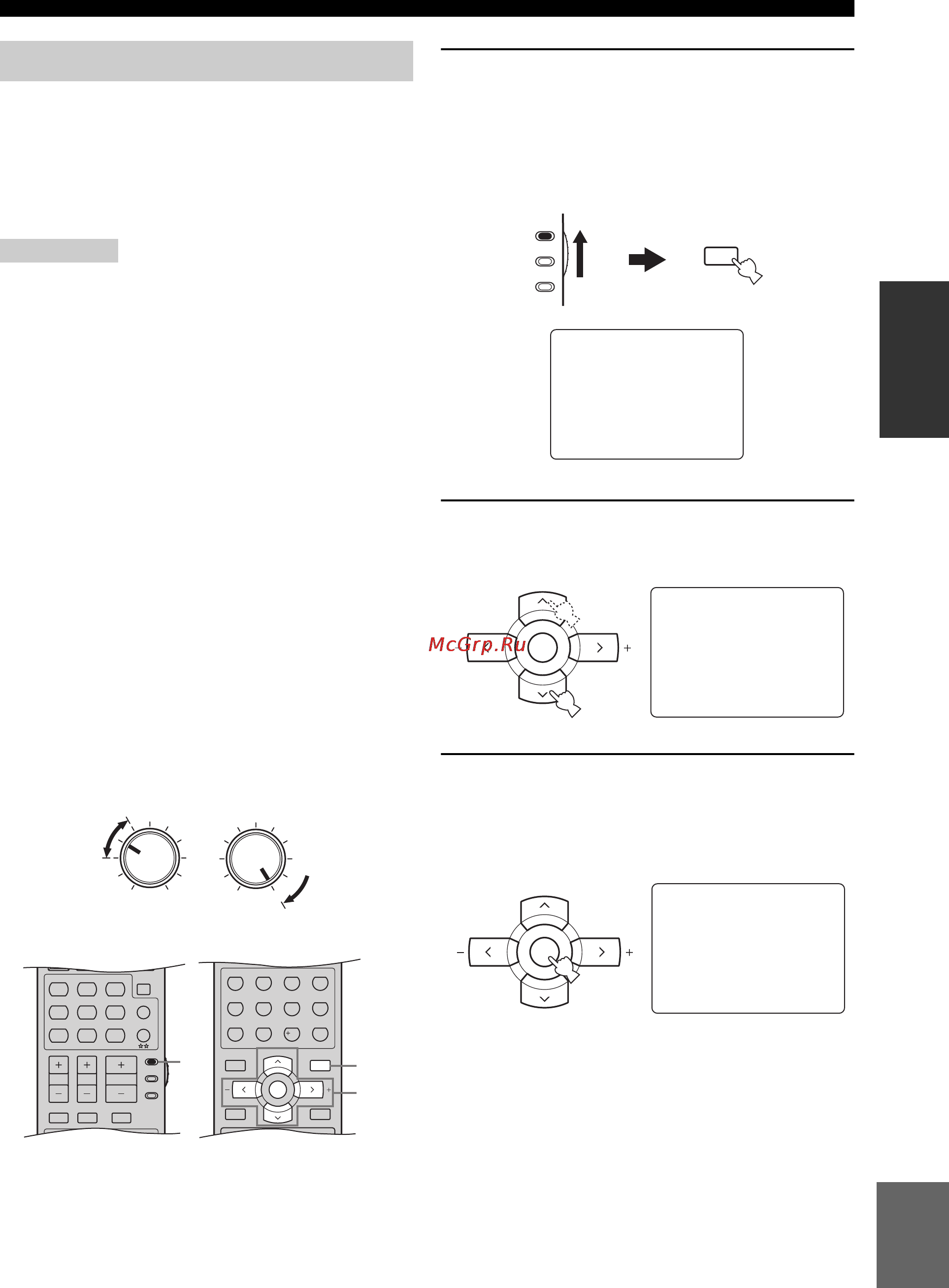

АВТОМАТИЧЕСКАЯ НАСТРОЙКА (AUTO SETUP)
33
Русский
ПОДГОТОВКА
При подключении поставляемого микрофона
оптимизатора к гнезду OPTIMIZER MIC на
фронтальной панели и после его установки в
подходящем месте в комнате для прослушивания,
запустите “AUTO SETUP” на дисплее-на-экране
или дисплее фронтальной панели.
Для достижения наилучшего результата, во время
процедуры “AUTO SETUP”, комната должна быть
максимально тихой. При слишком большом внешнем
шуме, результаты могут быть неудовлетворительными.
y
• Процедура “AUTO SETUP” может запускаться с
помощью меню системы на дисплее-на-экране или на
дисплее фронтальной панели. В данном руководстве
для описания процедуры “AUTO SETUP”
использованы иллюстрации для дисплея-на-экране.
• При возникновении ошибки во время процедуры
“AUTO SETUP” или при появлении сообщения об
ошибке или предупреждения на дисплее-на-экране или
дисплее фронтальной панели, смотрите раздел “AUTO
SETUP” в “ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И
СПОСОБЫ ИХ УСТРАНЕНИЯ” на стр. 109 и 110, где
приведен полный список сообщений об ошибках и
предупреждений и соответствующие шаги по
исправлению.
• Исходная настройка для каждого парамета выделена
жирным.
• Если можно настроить уровень громкости и частоту
перехода сабвуфера, установите уровень громкости на
половину (или немного ниже) и установите частоту
перехода на максимум.
1 Установите селеторный переключатель
компонента на AMP и затем нажмите
кнопку SET MENU для входа в “SET
MENU”.
На дисплее-на-экране отобразится главный
экран “SET MENU”.
2 Нажимая кнопку u / d, выберите режим
“AUTO SETUP”.
3 Нажав кнопку ENTER, войдите в “AUTO
SETUP”.
На дисплее-на-экране отобразится экран
“AUTO:MENU”.
Использование AUTO SETUP
Примечание
VOLUME
MIN
MAX
CROSSOVER
HIGH CUT
MIN
MAX
Сабвуфер
TV MUTE TV INPUT
MUTE
AMP
SOURCE
TV
STEREO
VOLUME
TV VOL TV CH
CD
AVTV
MULTI CH IN
SLEEP
CD-R
DVD DTV
MD
CBL
TUNER
V-A UX DV R
MUSIC ENTERTAIN MOVIE
VCR
PHONO
MENUTITLE
SET MENU
LEVEL
DISPLAYRETURN
BAND
A/B/C/D/E
ENTER
PRESET/CH
REC
STEREO
1
EFFECT
STANDARD
5
SPEAKERS
9
MUSIC
2
SELECT
6
ENHANCER
0
ENTERTAIN
3
EXTD SUR.
7
NIGHT
10
MOVIE
4
PURE DIRECT
8
STRAIGHT
ENT.
ON SCREEN
1
2-10
1,11
MENU
SET MENU
SET MENU
.;AUTOSETUP
;MANUALSETUP
.;SIGNAL INFO
[ ]/[]:Up/Down
[ENTER]:Enter
p
p
AMP
SOURCE
TV
SET MENU
.;AUTOSETUP
;MANUALSETUP
.;SIGNAL INFO
[ ]/[]:Up/Down
[ENTER]:Enter
p
p
A/B/C/D/E
ENTER
PRESET/CH
1
AUTO:MENU
.SETUP;;;;;;;AUTO
START
Automatic
processing
of all items
[]/[]:Up/Down
[<]/[>]:Select
p
p
A/B/C/D/E
ENTER
PRESET/CH
