МЕНЮ НАСТРОЙКИ (SET MENU)
81
Русский
ДОПОЛНИТЕЛЬНЫЕ
ОПЕРАЦИИ
Низкие частоты LFE/BASS OUT
Данная функция используется для выбора колонок
для воспроизведения LFE (низкочастотный
эффект) и низкочастотных сигналов.
Выбор: SWFR, FRNT, BOTH
• При подключении сабвуфера, выберите
“SWFR” (сабвуфер). Сигналы LFE, а также
низкочастотные сигналы других колонок,
установленных на “SML” (или “SMALL”) или
на “NONE”, направляются на сабвуфер.
• Если сабвуфер не подключен, выберите
“FRNT” (фронт). Сигналы LFE,
низкочастотные сигналы фронтальных левого
и правого каналов, и низкочастотные сигналы
других колонок, установленных на “SML” (или
“SMALL”) или на “NONE” – все они
направляются на фронтальные левую и правую
колонки вне зависимости от настройки
“FRONT SP” (смотрите стр. 79).
• При подключении сабвуфера, выберите
“BOTH” (оба). Сабвуфер издает
низкочастотные сигналы от любого источника.
Сигналы LFE, а также низкочастотные
сигналы других колонок, установленных на
“SML” (или “SMALL”) или на “NONE”,
направляются на сабвуфер. Аппарат
направляет низкочастотные сигналы
фронтального левого и правого каналов на
фронтальные левую и правую колонки и
сабвуфер, вне зависимости от настройки
“FRONT SP” (смотрите стр. 79).
Переход CROSS OVER
Данная функция используется для выбора частоты
перехода всех колонок, установленных на “SML”
(или “SMALL”) или на “NONE” в “SPEAKER
SET” (смотрите стр. 79 и 80). Все частоты ниже
выбранной частоты будут направляться на
сабвуфер или колонки, установленные на “LRG”
(или “LARGE”) в “SPEAKER SET” (смотрите
стр. 79 и 80).
Выбор: 40Hz, 60Hz, 80Hz, 90Hz, 100Hz, 110Hz,
120Hz, 160Hz, 200Hz
Фаза сабвуфера SUBWOOFER PHASE
При недостаточности или нечетком
воспроизведении басов, воспользуйтесь данной
функцией для переключения фазы сабвуфера.
Выбор: NORMAL, REVERSE
• Выберите “NORMAL”, если вы не желаете
установить противоположную фазу сабвуфера.
• Выберите “REVERSE” для установки
противоположной фазы сабвуфера.
Приоритет канала присутствия/канала
окружающего звучания PRIORITY
Данная функция используется для установки
приоритета на колонки присутствия или на
тыловые колонки окружающего звучания при
воспроизведении источников, содержащих
сигналы тылового канала окружающего звучания,
использующих программы звукового поля
CINEMA DSP.
Выбор: PRch, SBch
• Выберите “PRch” для использования колонок
присутствия при приеме сигналов тылового
канала окружающего звучания. Сигналы
канала тылового окружающего звучания будут
выводиться от колонок окружающего
звучания.
• Выберите “SBch” для использования тыловых
колонок окружающего звучания при
обнаружении сигналов тылового канала
окружающего звучания в программе CINEMA
DSP. Сигналы канала присутствия выводятся от
фронтальных колонок.
SWFRFRNT>BOTH
LFE/BASS OUT
FREQ;;;80Hz
CROSS OVER
>NORMALREVERSE
02ASUBWOOFER PHASE
PRch >SBch
PRIORITY
Содержание
- Av receiver ampli tuner audio vidéo 1
- Owner s manual mode d emploi bedienungsanleitung bruksanvisning gebruiksaanwijzing инструкция по эксплуатации 1
- Rx v659 1
- Данный аппарат считается не отключенным от источника переменного тока все то время пока он подключен к розетке даже если данный аппарат находится в выключенном положении в этом режиме электропотребление данного аппарата снижается до минимума 2
- Предупреждение внимательно изучите это перед использованием аппарата 2
- Предупреждение во избежание пожара или удара электрическим током не подвергайте данный аппарат воздействиям дождя или влаги 2
- Введение 3
- Возможные неисправности и способы их устранения 04 справочник 11 3
- Воспроизведение 38 использование аудиофункций 40 3
- Дополнительная информация 3
- Дополнительные настройки 0 3
- Дополнительные операции 3
- Запись 1 3
- Использование ipo 3
- Использование видеофункций 46 3
- Меню настройки set menu 6 3
- Описание 2 подготовка к эксплуатации 3 3
- Основное управление 3
- Подготовка 3
- Подготовка введение 3
- Подключения 12 3
- Программы звукового поля 3
- Программы звукового поля 3 3
- Русский 3
- Сброс системы 03 3
- Системы управления и функции 4 3
- Содержание 3
- Технические характеристики 14 3
- Встроенный 7 канальный усилитель мощности 4
- Другие особенности 4
- Описание 4
- Примечания 4
- Программы звукового поля 4
- Система радиоданных только модели для соединенного королевства великобритании и северной ирландии и европы 4
- Усовершенствованный am чм тюнер 4
- Функция управления ipod 4
- A b c d e 5
- Volume 5
- Подготовка к эксплуатации 5
- Поставляемые аксессуары 5
- Установка батареек в пульт ду 5
- 1 4 5 6 8 7 6
- I j k g f d 6
- Системы управления и функции 6
- Фронтальная панель 6
- A b c d e 8
- Volume 8
- А вкл в вкл 8
- А и в выкл 8
- Используйте функцию pure direct для включения или выключения режима pure direct смотрите стр 45 8
- Предназначена для установки кодов ду смотрите стр 94 8
- Примерно на 5 секунд после нажатия любой кнопки на пульте ду высвечивается селекторная кнопка источника для выбранного источника приема показывая какой компонент рабєтает в данный момент 8
- Пульт ду 8
- Режим работы кнопок пульта ду в затененном участке ниже зависит от положения селекторного переключателя компонента для управления данным аппаратом установите селекторный переключатель на amp для управления функциями tuner установите селекторный переключатель на source и затем нажмите кнопку tuner и выберите tuner как источник приема 8
- Системы управления и функции 8
- Управление данным аппаратом 8
- Использование пульта ду 10
- Управление функциями tuner 10
- 3 4 5 7 6 8 b 0 a 9 c 11
- H e i g j k l n m p o 11
- Дисплей фронтальной панели 11
- Ll c r 12
- 6 5 4 3 2 1 13
- D c b a 0 13
- Voltage selector 13
- Задняя панель 13
- Данное расположение позволяет прослушивать сигналы cinema dsp и многоканальные аудиоисточники 14
- Левая и правая колонки окружающего звучания sl и sr колонки окружающего звучания используются для эффектов и окружающего звучания разместите данные колонки за местом слушателя слегка направив лицевую сторону внутрь на высоте примерно 1 8 м над уровнем пола 14
- На схеме ниже отображено стандартное расположение колонок itu 14
- Подключения 14
- Размещение колонок 14
- Сабвуфер sw 14
- Тыловые левая и правая колонки окружающего звучания sbl и sbr 14
- Фронтальные колонки предназначены для воспроизведения основного исходящего звучания и эффектов звучания разместите данные колонки на одинаковом расстоянии от идеального места слушателя расстояние каждой колонки с каждой стороны видеоэкрана должно быть одинаковым 14
- Центральная колонка c 14
- 7 10 9 8 15
- Используйте колонки с магнитным экраном если данный тип колонок все же издает помехи при использовании с экраном разместите колонки на некотором расстоянии от экрана 15
- Подключение колонок 15
- Подключение к терминалам колонок presence zone2 17
- Подключение кабеля колонки 17
- Подключение бананового штекера за исключением моделей для соединенного королевства великобритании и северной ирландии европы и азии 18
- Аудиогнезда 19
- Видеогнезда 19
- Информация о гнездах и штекерах кабелей 19
- Component video 20
- Digital audio 20
- S video 20
- Поток аудио и видео сигнала 20
- Поток аудиосигнала для audio out rec 20
- Поток видеосигнала для monitor out 20
- Подключение телевизора 21
- Не подключайте данный аппарат или другие компоненты к источникам тока переменного напряжения пока не завершены все подключения между компонентами 22
- Подключение dvd проигрывателя 22
- Подключение dvd проигрывателя dvd магнитофона видеомагнитофона или кабельной коробки 22
- Подключите dvd проигрыватель dvd магнитофон видеомагнитофон или кабельную коробку через такое же видеосоединение как и для телевизора смотрите стр 19 примерами кабельной коробки являются ресивер кабельного телевидения или спутниковый ресивер 22
- Предупреждение 22
- Примечания 22
- Подключение dvd магнитофона 23
- Подключение видеомагнитофона 23
- Русский подготовка 23
- Подключение кабельной коробки 24
- Для выполнения цифрового подключения к компоненту кроме компонента по умолчанию для каждого гнезда digital input или digital output выберите соответствующую установку для optical out optical in или coaxial in в i o assignment смотрите стр 85 подключите проигрыватель дисков к терминалу gnd данного аппарата для снижения шума в сигнале однако шум может быть низким для некоторых проигрывателей дисков даже без подключения к терминалу gnd гнезда phono поддерживают только проигрыватели дисков с мм или высокопроизводительной мс головкой для подключения проигрывателя дисков с мс головкой с низкой производительностью к гнездам phono используйте линейный трансформатор мощности или усилитель мс головки 25
- Не подключайте данный аппарат или другие компоненты к источникам тока переменного напряжения пока не завершены все подключения между компонентами 25
- Подключение cd проигрывателя md проигрывателя кассетной деки или проигрывателя дисков 25
- Подключите cd проигрыватель md проигрыватель или кассетную деку через аналоговое и или цифровое соединения 25
- Предупреждение 25
- Примечания 25
- Русский подготовка 25
- Данный аппарат оборудован терминалом dock на задней панели что позволяет подключить универсальный док yamaha для ipod например yds 10 продающийся отдельно на который можно установить ipod и управлять воспроизведением ipod через поставляемый пульт ду подключите универсальный док yamaha для ipod например yds 10 продающийся отдельно к терминалу dock на задней панели данного аппарата через предназначенный кабель по завершению подключения установите ipod на универсальный док yamaha для ipod 26
- Не подключайте данный аппарат или другие компоненты к источникам тока переменного напряжения пока не завершены все подключения между компонентами 26
- Подключение универсального дока yamaha для ipod 26
- Предупреждение 26
- Примечания 26
- Данный аппарат обладает более чем достаточной мощностью для любого домашнего использования однако если нужно добавить более мощности к воспроизведению колонок или если вы хотите использовать другой усилитель подключите внешний усилитель к гнездам pre out 27
- Не подключайте данный аппарат или другие компоненты к источникам тока переменного напряжения пока не завершены все подключения между компонентами 27
- Подключение внешнего усилителя 27
- Предупреждение 27
- При выполнении подключений к гнездам pre out не делайте подключений к терминалам speakers 27
- При отключении speakers a смотрите стр 38 и установке sp b на zone b смотрите стр 89 сигналы выводятся только на гнезда front pre out каждое гнездо pre out выводит сигналы одинакового с соответствующими терминалами speakers канала с помощью органов управления на сабвуфере отрегулируйте уровень громкости сабвуфера уровень громкости также можно отрегулировать от поставляемого пульта ду смотрите стр 42 некоторые сигналы не могут выводиться на гнездо subwoofer pre out в зависимости от настроек speaker set смотрите стр 79 и lfe bass out смотрите стр 81 для использования внешних усилителей в zone 2 выберите ext в zone2 amp смотрите стр 89 подробнее смотрите использование внешнего усилителя на стр 98 27
- Примечания 27
- Русский подготовка 27
- Данный аппарат оборудован 8 ю дополнительными входными гнездами front l r center surround l r surround back l r и subwoofer для дискретного многоканального приема от многоформатного проигрывателя внешнего декодера или звукового процессора подключите выходные гнезда многоформатного проигрывателя или внешнего декодера к гнездам multi ch input убедитесь что левое и правое выходные гнезда подключены к левому и правому входным гнездам для фронтального канала и канала окружающего звучания 28
- Для 6 канального входа для 8 канального входа 28
- Не подключайте данный аппарат или другие компоненты к источникам тока переменного напряжения пока не завершены все подключения между компонентами 28
- Подключение многоформатного проигрывателя или внешнего декодера 28
- Предупреждение 28
- При выборе компонента подключенного к гнездам multi ch input как источника поступающего сигнала смотрите стр 44 данный аппарат автоматически выключает цифровой процессор звукового поля и выбор программ звукового поля становится невозможным данный аппарат не перенаправляет сигналы поступающие в гнезда multi ch input для компенсации звучания от отсутствующих колонок перед использованием данной функции рекомендуется подключить как минимум 5 канальную акустическую систему при использовании наушников сигналы воспроизводятся только от фронтальных левого и правого каналов 28
- Примечания 28
- A b c d e 29
- L preset tuning h 29
- Master 29
- On off 29
- Program 29
- Speakers phones main zone 29
- Video aux 29
- Video s video optical l audio r 29
- Volume 29
- Для подключения игровой приставки или видеокамеры к данному аппарату используйте гнезда video aux на фронтальной панели 29
- Перед выполнением подключений обязательно выключите звук данного аппарата и других компонентов 29
- Подключение игровой приставки видеокамеры или переносного аудиоплеера 29
- Предупреждение 29
- Примечание 29
- Приоритет отдается аудиосигналам поступающим на терминал dock на задней панели над сигналами поступающими на гнезда video aux 29
- Русский подготовка 29
- Подключение рамочной ам антенны 30
- Подключение чм и ам антенн 30
- Ac outlet s switched 31
- Voltage selector только модель для азии и общая модель 31
- Подключение силового кабеля 31
- Sp imp 6 min 32
- Sp imp 8 min 32
- Установка импеданса колонки 32
- Main zone 33
- Master 33
- On off 33
- Standby 33
- Volume 33
- Включение данного аппарата 33
- Включение и выключение питания 33
- Выключение данного аппарата 33
- Для включения данного аппарата нажмите master on off на фронтальной панели внутрь на позицию on 33
- Для выключения данного аппарата снова нажмите master on off на фронтальной панели наружу на позицию off 33
- Когда все подключения завершены включите питание данного аппарата 33
- Нажмите main zone on off на фронтальной панели или кнопку power на пульте ду для включения основной зоны 33
- Нажмите main zone on off на фронтальной панели или кнопку standby на пульте ду для установки основной зоны в режим ожидания 33
- Примечание 33
- Русский подготовка 33
- Автоматическая настройка auto setup 34
- Подключение микрофона оптимизатора 34
- 10 1 11 35
- Автоматическая настройка auto setup 35
- Использование auto setup 35
- Нажав кнопку enter войдите в auto setup на дисплее на экране отобразится экран auto menu 35
- Нажимая кнопку u d выберите режим auto setup 35
- При подключении поставляемого микрофона оптимизатора к гнезду optimizer mic на фронтальной панели и после его установки в подходящем месте в комнате для прослушивания запустите auto setup на дисплее на экране или дисплее фронтальной панели 35
- Примечание 35
- Русский подготовка 35
- Установите селеторный переключатель компонента на amp и затем нажмите кнопку set menu для входа в set menu на дисплее на экране отобразится главный экран set menu 35
- Dist 4 0 5 0m 37
- Front l ok 37
- Result distance1 37
- Result exit 37
- Result level1 37
- Result size 37
- Result wiring 37
- Select enter return 37
- Set cancel up down enter enter 37
- Warning 3 result sp 5 4 0 37
- Для переключения экранов результатов настройки повторно нажимайте кнопку j i 37
- Нажимая d выберите result и затем нажмите кнопку enter для отображения подробных результатов настройки 37
- Примечания 37
- Русский подготовка 37
- Result exit 38
- Set menu 38
- Выбор set cancel выберите set для подтверждения результатов auto setup выберите cancel для отмены результатов auto setup 38
- Для выхода из set menu нажмите кнопку set menu 38
- Нажмите enter для возврата на высший уровень result exit 38
- Нажмите кнопку enter для подтверждения выбора на дисплее на экране отобразится главный экран set menu 38
- При замене колонок изменении расположения колонок или изменении среды прослушивания для выверки системы снова запустите auto setup расстояние отображенное в результатах для distance может быть длинее чем настоящее расстояние в зависимости от характеристик сабвуфера в результатах для eq для более точных настроек можно настроить различные значения для одинакового диапазона 38
- При неудовлетворительных результатах или если нужно настроить каждый параметр вручную запустите manual setup смотрите стр 76 38
- Примечания 38
- Убедитесь что указатель направлен на set и cancel и затем нажимая j i выберите set или cancel 38
- Result exit 39
- Выбор retry exit выберите retry для повтора процедуры auto setup выберите exit для выхода из процедуры auto setup 39
- Для переключения предупреждений повторно нажимайте кнопку j i 39
- Нажимая кнопку u d j i выберите параметр retry или exit и затем нажмите кнопку enter на следующем экране показан пример отображения e 9 user cancel на дисплее на экране 39
- Нажмите enter для возврата на высший уровень result exit 39
- Предупреждения сообщают о возможных проблемах обнаруженных во время процедуры auto setup 39
- При отображении предупреждения 39
- При появлении сообщения об ошибке 39
- Примечание 39
- Русский подготовка 39
- Убедитесь что указатель направлен на warning и затем нажмите enter для отображения подробной информации о предупреждении 39
- 6 7 3 2 5 40
- A b c d e 40
- Dvd auto 40
- Dvd cd 40
- Dvd dtv 40
- Md cd r 40
- Multi ch in 40
- Source 40
- Speakers 40
- Speakers b a 40
- Tuner phono 40
- V aux dtv cbl 40
- V aux dvr vcr 40
- Vcr dvr 40
- Volume 40
- Воспроизведение 40
- Treble 0db 41
- Tv sports 41
- Выберите параметр bass для настройки характеристики низких частот 41
- Наименование выбранной программы звукового поля появится на дисплее фронтальной панели и дисплее на экране смотрите стр 64 о программах звукового поля 41
- Основное управление 41
- Примечания 41
- Русский 41
- Effect lvl mid 42
- Выбор режима ночного прослушивания 42
- Использование silent cinema 42
- Использование аудиофункций 42
- Приглушение выводимого звучания 42
- Dvd auto 43
- Выбор режима приема 43
- Применение таймера сна 43
- Sleep 120min 44
- Sleep off 44
- Straight 44
- Настройка уровня колонок 44
- Выбор режима compressed music enhancer 45
- Multi ch input 46
- Выбор компонента multi ch input 46
- Ch stereo 47
- Straight 47
- Прослушивание многоканальных источников в 2 канальном стереофоническом режиме 47
- Прослушивание необработанных источников 47
- Прослушивание чистого высокоточного стереофонического звучания 47
- Использование видеофункций 48
- Отображение информации источника поступающего сигнала 48
- Воспроизведение видеоисточников в виде фона 49
- Выбор режима дисплея на экране osd 49
- Прослушивание многоканальных источников в режиме окружающего звучания 50
- Прослушивание окружающего звучания 50
- Neo 6 cinema 51
- Neo 6 music 51
- Plii game 51
- Plii movie 51
- Plii music 51
- Pliix game 51
- Pliix movie 51
- Pliix music 51
- Pro logic 51
- В зависимости от типа воспроизводимого источника и основываясь на личном вкусе вы можете выбирать следующие режимы 51
- Основное управление 51
- Повторно нажимая кнопку select на пульте ду выберите нужный декодер 51
- Примечание 51
- Прослушивание окружающего звучания от 2 канальных источников 51
- Русский 51
- Сигналы поступающие от 2 канальных источников могут также воспроизводиться в многоканальном режиме 51
- Установите селекторный переключатель компонента на amp и затем повторно нажимайте кнопку standard на пульте ду для переключения программ sur standard и sur enhanced или нажмите movie и выберите программу movie theater 51
- None смотрите стр 80 режим virtual cinema dsp автоматически запускается каждый раз когда выбрана программа звукового поля cinema dsp смотрите стр 64 52
- Использование virtual cinema dsp 52
- Примечание 52
- Режим virtual cinema dsp позволяет прослушивать программы cinema dsp без колонок окружающего звучания в данном режиме создаются виртуальные колонки для воспроизведения естественного звукового поля при установке параметра sur l r sp 52
- Dvd dtv 53
- Multi ch in 53
- S видеосигналы и композитные видеосигналы независимо проходят через видеосхемы данного аппарата поэтому при записи или копировании видеосигналов поступающих от видеоисточника который передает только s видеосигнал или композитный видеосигнал можно записать только s видеосигнал или композитный видеосигнал на видеомагнитофон 53
- V aux dvr vcr 53
- Volume 53
- Запись 53
- Или 53
- Настройки записи и другие операции выполняются на компонентах записи смотрите инструкции по эксплуатации приложенные к таким компонентам 53
- Основное управление 53
- Предупреждение 53
- При воспроизведении видеоисточника с записанными или закодированными сигналами для защиты от копирования сама картинка может искажаться вследствие таких сигналов 53
- При записи с cd дисков радио и т д изучите законодательство об авторских правах действующее в вашей стране запись с источников защищенных авторскими правами может привести к нарушению законодательства об авторских правах 53
- Примечания 53
- Русский 53
- Фронтальная панель пульт ду 53
- Цифровые сигналы поступающие в гнезда digital input не выводятся от аналоговых гнезд audio out rec для записи таким же образом аналоговые сигналы поступающие в гнезда audio in не выводятся на гнездо digital output поэтому если компонент источник подключен для передачи только цифровых или аналоговых сигналов вы можете записать только цифровые или аналоговые сигналы 53
- 3 1 2 4 54
- A am 1440 khz 54
- A am 1530 khz 54
- Автоматическая настройка 54
- Настройка радиопрограмм диапазона чм am 54
- 3 1 2 4 55
- A am 1440 khz 55
- Ручная настройка 55
- A1 fm 87 0mhz 56
- Автоматическая предустановка 56
- A am 630 khz 57
- C am 630 khz 57
- Ручная предустановка 57
- C3 am 630 khz 58
- Выбор предустановленных радиостанций 58
- E1 fm 87 0mhz 59
- Замена предустановленных радиостанций 59
- A5 fm 90 0mhz 60
- Edit e1 a5 60
- Выбор программы системы радиоданных 61
- Настройка системы радиоданных toльko moдeли для coeдиhehhoгo kopoлebctba beлиkoбpиtahии и cebephoй иpлahдии и ebpoпы 61
- Использовании сети радиостанций системы радиоданных 62
- Отображение информации системы радиоданных 63
- Выбор программ звукового поля 65
- Операции пульта ду 65
- Операции фронтальной панели 65
- Программы звукового поля 65
- Элементы звукового поля 65
- Для видеоисточников и кинофильмов 66
- Описание программ звукового поля 66
- Entertainment disco 67
- Movie theater adventure 67
- Movie theater general 67
- Movie theater sci fi 67
- Movie theater spectacle 67
- Music hall in vienna 67
- Music the bttm line 67
- Music the roxy thtr 67
- Stereo 2ch stereo 67
- Stereo 7ch stereo 67
- Sur enhanced 67
- Sur standard 67
- Вы можете выбрать следующие звуковые поля при воспроизведении музыкальных источников как cd диски чм ам радиопередачи кассеты и т д 67
- Для музыкальных источников 67
- Программы звукового поля 67
- Русский 67
- Изменение настроек параметров звукового поля 68
- Dsp level 69
- Init dly p init dly s init dly sb ini dly 69
- Вы можете настроить значения определенного цифрового параметра звукового поля для аккуратного воспроизведения звуковых полей в комнате для прослушивания не все следующие параметры включены в каждую программу 69
- Описание параметров звукового поля 69
- Программы звукового поля 69
- Русский 69
- Liveness s liveness sb liveness 70
- Room size p room size s room size sb room size 70
- Rev delay 71
- Rev time 71
- Программы звукового поля 71
- Русский 71
- Ch stereo ct level sl level sr level sb level pl level pr level 72
- Ch stereo direct 72
- Dialg lift 72
- Rev level 72
- Dts neo 6 music c image 73
- Pro logic iix music pro logic ii music center width 73
- Pro logic iix music pro logic ii music dimension 73
- Pro logic iix music pro logic ii music panorama 73
- Программы звукового поля 73
- Русский 73
- 6 7 канальное звучание 74
- Music hall in vienna the bttm line the roxy thtr entertainment disco 74
- Stereo 2ch stereo 74
- Stereo 7ch stereo 74
- Аббревиации и символы используемые в каждой диаграмме обозначают следующее 74
- Звучание от каждой колонки зависит от типа поступающих аудиосигналов для понимания расположения колонок для каждой программы звукового поля смотрите диаграммы в таблице ниже 74
- Колонка от которой исходит звучание колонка от которой звучание отсутствует 74
- Левая колонка окружающего звучания 74
- Левая колонка присутствия 74
- Можно выбрать декодер для воспроизведения звучания от тыловых колонок окружающего звучания за исключением 2ch stereo 7ch stereo и straight смотрите стр 48 74
- Помните что звучание от колонок может отсутствовать или быть недостаточным в зависимости от типа воспроизводимого источника приема более того может быть некоторые каналы могут использоваться только частично для приспособления к особым аспектам кинофильмов например к особым звуковым эффектам и т д 74
- Правая колонка окружающего звучания 74
- Правая тыловая колонка окружающего звучания 74
- При включении индикаторов q ex q pl iix es и установке priority на prch смотрите стр 81 74
- При включении индикаторов q ex q pl iix es и установке priority на sbch смотрите стр 81 74
- При отключении индикаторов q ex q pl iix es на дисплее фронтальной панели 74
- Примечание 74
- Программа звукового поля 74

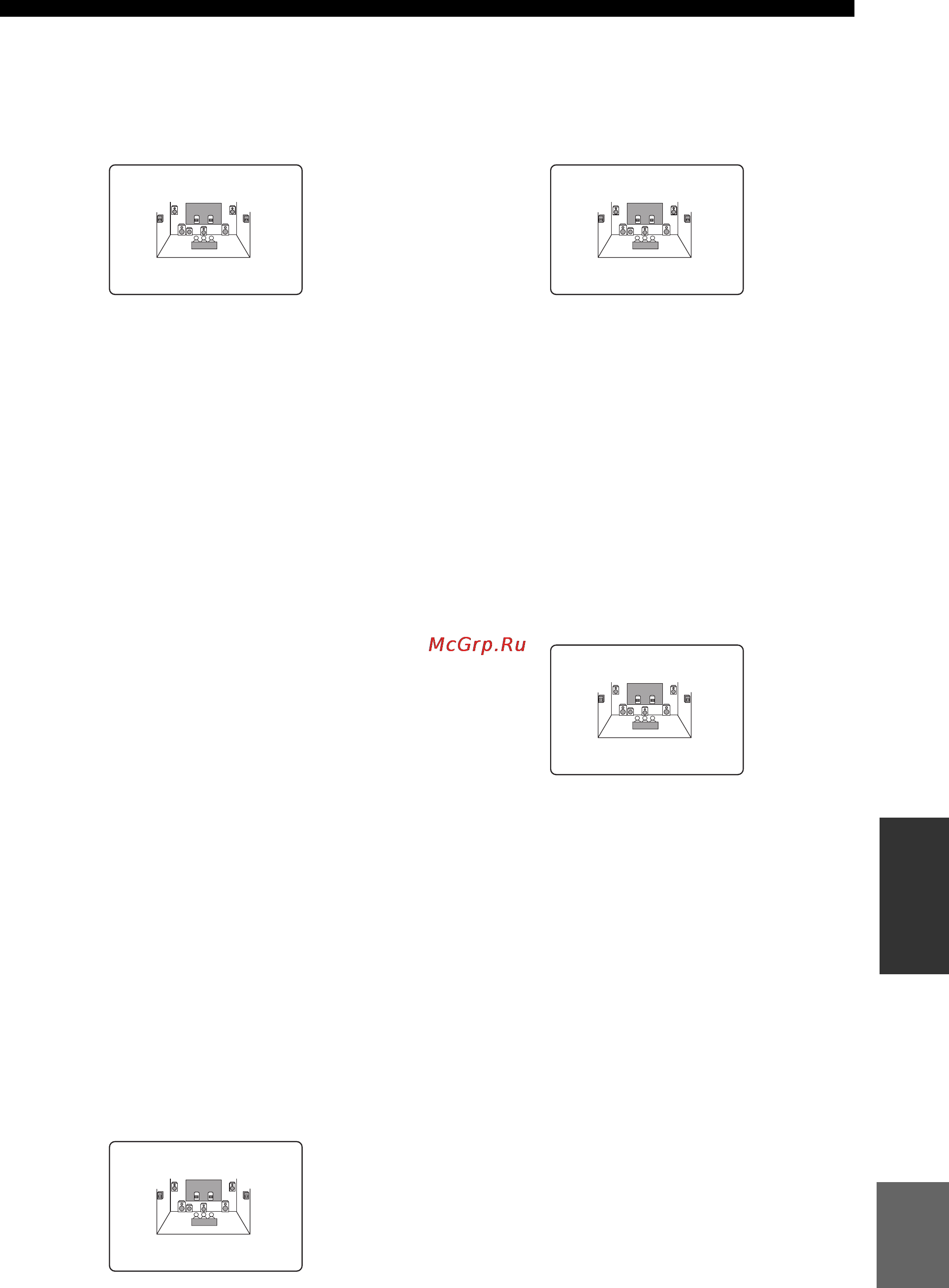

- Схемы расположения колонок программы звукового поля 74
- Тыловая левая колонка окружающего звучания 74
- Центральная колонка 74
- 6 7 канальное звучание 75
- Cinema cinema music 75
- Movie game pro logic ii 75
- Movie theater spectacle sci fi adventure general 75
- Music pop rock entertainment tv sports mono movie game 75
- Music pro logic iix 75
- Pro logic pro logic 75
- Sur standard dolby digital pro logic dts 75
- Sur standard neo 6 cinema neo 6 music 75
- Sur standard plii movie plii music plii game pliix movie pliix music pliix game 75
- Программа звукового поля 75
- Программы звукового поля 75
- Русский 75
- 6 7 канальное звучание 76
- Pro logic pro logic 76
- Straight 76
- Sur enhanced dolby digital pro logic dts 76
- Sur enhanced neo 6 cinema 76
- Sur enhanced plii movie pliix movie 76
- Монофоническое воспроизведение 76
- Программа звукового поля 76
- 6 7 канальное звучание 77
- Pure direct 77
- Программа звукового поля 77
- Программы звукового поля 77
- Русский 77
- Автоматическая настройка 78
- Меню настройки set menu 78
- Ручная настройка 78
- Информация сигнала 79
- Для открытия и настройки каждого параметра пользуйтесь пультом ду 80
- Использование set menu 80
- Нажав кнопку enter войдите в manual setup на дисплее на экране отобразится экран manual setup 80
- Нажимая кнопку u d выберите режим manual setup 80
- Повторно нажимая u d и затем нажав кнопку enter выберите и войдите в нужное меню на следующих экранах показан пример выбора sound menu 80
- Примечание 80
- Установите селекторный переключатель компонента на amp и затем нажмите кнопку set menu для входа в set menu на дисплее на экране отобразится главный экран set menu 80
- Sound menu 81
- Параметры колонок 81
- Расстояние колонок 84
- Уровень колонок 84
- Центральный графический эквалайзер 85
- Динамический диапазо 86
- Настройки звучания 86
- Уровень низкочастотного эффекта 86
- Input menu 87
- Вы не можете выбрать определенный параметр больше одного раза для одинакового типа гнезда при подключении компонента к гнездам digital input coaxial и digital input optical одновременно приоритет отдается сигналам поступающим в гнездо digital input coaxial 87
- Дополнительные операции 87
- Меню настройки set menu 87
- Назначение входных выходных сигналов 87
- Переименование источника 88
- Режим приема 88
- Option menu 89
- Настройка громкости 89
- Настройки дисплея 89
- Защита памяти 90
- Инициализация параметр 90
- Установка зоны 91
- 2 5 2 4 3 92
- Sp imp 8 min 92
- Дополнительные настройки 92
- Импеданс колоно 93
- Исходные установк 93
- Пульт ду amp i 93
- Пульт ду tuner i 93
- Только модель для азии и общая модель 93
- Шаг частоты тюнер 93
- A b c d e 94
- Dvd dtv 94
- Entertain 94
- Extd sur 94
- Menu title 94
- Power power power 94
- Select 94
- Standard 94
- Stereo 94
- Straight 94
- Tv ch переключение номера канала 94
- Tv input переключение источника приема 94
- Tv mute 94
- Tv power 94
- Tv vol tv ch 94
- Tv vol увеличение или уменьшение уровня громкости 94
- V aux dvr 94
- Volume 94
- Включение или выключение питания 94
- Данные кнопки управляют телевизором всегда вне зависимости от установки селекторного переключателя компонентов 94
- Данные кнопки управляют телевизором только при установке селекторного переключателя компонентов на tv подробнее смотрите колонку цифровое тв кабельное тв на стр 93 94
- Описание пульта дистанционного управления 94
- Приглушение выводимого звучания 94
- Управление данным аппаратом 94
- Управление данным аппаратом телевизором или другими компонентами 94
- Управление телевизором 94
- Примечания 95
- Русский 95
- Управление другими компонентами 95
- В следующей таблице показан компонент по умолчанию в колонке библиотека категория компонента и код ду для каждого источника 96
- Нажимая цифровые кнопки 0 9 введите пятизначный код ду для компонента который вы хотите использовать на пульте ду дважды высвечивается индикатор transmit и код ду для выбранного компонента устанавливается 96
- Нажмите code set используя ручку или подобный предмет на пульте ду дважды высвечивается индикатор transmit 96
- Нажмите одну из селекторных кнопок источника для выбора компонента для установки 96
- Примечание 96
- Примечания 96
- Установив соответствующий код ду для каждого источника можно управлять телевизором и другими компонентами полный список доступных кодов ду указан в разделе список кодов дистанционного управления в конце данного руководства 96
- Установка кода ду 96
- Установки по умолчанию кода ду 96
- Id1 исходная установка 97
- Tuner 1 97
- В дополнительных настройках требуется установить соответствующий идентификационный код ду amp данного аппарата смотрите стр 91 97
- В дополнительных настройках требуется установить соответствующий идентификационный код ду tuner данного аппарата смотрите стр 91 97
- Выберите один из следующих кодов для установки идентификационного кода библиотеки ду amp для компонента для использования 97
- Выберите один из следующих кодов для установки идентификационного кода библиотеки ду tuner для компонента для использования 97
- Идентификационный 97
- Исходная установка 97
- Код amp пульта ду 2 97
- Код tuner пульта ду 2 97
- Код библиотеки 97
- Мигает 97
- Нажмите code set используя ручку или подобный предмет 97
- Описание пульта дистанционного управления 97
- При использовании нескольких ресиверов усилителей yamaha используя установку кода по умолчанию можно одновременно управлять другими компонентами в таком случае для отдельного управления данным аппаратом установите один из альтернативных кодов 97
- Примечания 97
- Русский 97
- С помощью поставляемого пульта ду можно управлять несколькими ресиверами и усилителями yamaha в одной комнате одновременно выберите соответствующий код библиотеки для выбора и управления нужного компонента с помощью поставляемого пульта ду 97
- С помощью цифровых кнопок введите номер кода 00001 или 00002 97
- С помощью цифровых кнопок введите номер кода 81916 или 81917 97
- Управление данным аппаратом с использованием альтернативного кода 97
- Управление данным аппаратом с использованием кода по умолчанию 97
- Установка идентификационных кодов библиотек amp ду 97
- Установка идентификационных кодов библиотек tuner ду 97
- Установка кодов библиотек 97
- Удаление всех кодов ду 98
- Использование многозонной конфигурации 99
- Подключение zone 2 99
- Использование внешнего усилителя 100
- Использование внутреннего усилителя данного аппарата 100
- Управление zone 2 101
- Управление zone 2 от фронтальной панели 101
- Управление zone 2 от пульта ду 102
- Установка пульта ду в режим zone 2 102
- Использование ipo 103
- Управление ipod 103
- Установка кода ду 103
- Управление ipod с использованием дисплея на экране 104
- 1 2 5 2 4 105
- Preset cancel 105
- Preset reset 105
- Сброс системы 105
- Возможные неисправности и способы их устранения 106
- Если у вас возникли любые из следующих трудностей во время эксплуатации данного аппарата воспользуйтесь таблицей ниже для устранения ошибки в случае если неисправность не указана в таблице или вы не смогли исправить ошибку следуя инструкциям таблицы отключите данный аппарат отсоедините силовой кабель и обратитесь к ближайшему официальному дилеру или сервис центр yamaha 106
- Общая часть 106
- Дополнительная информация 107
- Неисправность причина способ устранения 107
- Русский 107
- Неисправность причина способ устранения 108
- Дополнительная информация 109
- Русский 109
- Тюнер 109
- Connect error 110
- Disconnected 110
- Ipod connected 110
- Loading 110
- Unable to play 110
- Unknown type 110
- В случае ошибки передачи с отсутствием сообщения о рабочем состоянии на фронтальной панели или дисплее на экране проверьте соединение с ipod смотрите стр 24 110
- Неисправность причина способ устранения 110
- Примечание 110
- Пульт ду 110
- Сообщение о состоянии причина способ устранения 110
- Auto setup 111
- Connect mic 111
- E 1 no front sp 111
- E 10 internal error 111
- E 2 no surr sp 111
- E 3 no prns sp 111
- E 5 noisy 111
- E 6 check sur 111
- E 7 no mic 111
- E 8 no signal 111
- E 9 user cancel 111
- Unplug hp 111
- Во время auto setup 111
- До auto setup 111
- Дополнительная информация 111
- Русский 111
- W 1 out of phase 112
- W 2 over 24m 80ft 112
- W 3 level error 112
- После auto setup 112
- Предупреждение причина способ устранения 112
- При отображении экранов error или warning проверьте причину проблемы затем снова запустите auto setup при появлении предупреждения w 1 это означает что корректировки выполнены но они могут быть неоптимальными при отображении предупреждения w 2 или w 3 это означает что корректировки не были выполнены при повторном появлении ошибки e 10 пожалуйста свяжитесь с квалифицированным сервис центром yamaha 112
- Примечания 112
- Dolby digital 113
- Dolby digital ex 113
- Dolby pro logic ii 113
- Dolby pro logic iix 113
- Dolby surround 113
- Dts 96 24 113
- Аудиоинформация 113
- Дополнительная информация 113
- Система dolby surround используя 4 канальную аналоговую систему записи воспроизводит реалистичные и динамические звуковые эффекты 2 фронтальных левых и правых канала стереофонический центральный канал для воспроизведения диалогов монофонический и канал окружающего звучания для особых звуковых эффектов монофонический канал окружающего звучания воспроизводит звучание в узком частотном диапазоне система dolby surround широко используется почти во всех видеокассетах и лазерных дисках а также во многих трансляциях телевидения и кабельного телевидения встроенный декодер dolby pro logic данного аппарата использует систему обработки цифрового сигнала таким образом автоматически стабилизируя уровень громкости каждого канала для усиления передвигающихся звуковых эффектов и направленности 113
- Справочник 113
- Цифровая система окружающего звучания dolby digital позволяет насладиться полностью независимым многоканальным звучанием система dolby digital позволяет воспроизводить 5 полнодиапазонных аудиоканалов с 3 фронтальными каналами фронтальный левый правый и центральный и 2 стереофоническими каналами окружающего звучания включая дополнительный канал специально предназначенный для низкочастотных эффектов и известный как lfe низкочастотный эффект данная система в итоге обладает 5 каналами канал lfe считается как 0 использование 2 канального стереофонического режима для колонок окружающего звучания позволяет более аккуратно воспроизводить движущиеся звуковые эффекты и среду окружающего звучания по сравнению с системой dolby surround широкий динамический диапазон от максимального до минимального уровней громкости воспроизводимый 5 полнодиапазонными каналами и точное направление звучания сгенерированное с использованием цифровой обработки звучания позволяют слушателю впервые испытать беспрецедент 113
- 0 канал lfe 114
- Pcm линейный pcm 114
- S видеосигнал 114
- Видеоинформация 114
- Композитный видеосигнал 114
- Компонентный видеосигнал 114
- Частота стробирования и количество квантованных битов 114
- Cinema dsp 115
- Silent cinema 115
- Virtual cinema dsp 115
- Информация программы звукового поля 115
- Аудиораздел 116
- Видеораздел 116
- Общий раздел 116
- Раздел ам кроме модели для соединенного королевства великобритании и северной ирландии 116
- Раздел чм кроме модели для соединенного королевства великобритании и северной ирландии 116
- Технические характеристики 116
- Appendix i 117
- Cable pvr combination 117
- Cable tv receiver 117
- Dbs pvr combination 117
- List of remote control codes liste des codes de commande liste der fernbedienungscodes lista över fjärrstyrningskoder lijst met afstandsbedieningscodes список кодов дистанционного управления 117
- Satellite receiver 117
- Appendix ii 118
- Appendix iii 119
- Hdtv decorder 119
- Other video accessories 119
- Appendix iv 120
- Appendix v 121
- Appendix vi 122
- Appendix vii 123
- Appendix viii 124
- Appendix ix 125
- Dvd player 125
- Appendix x 126
- Appendix xi 127
- Cd player 127
- Dvd recorder 127
- Ld player 127
- Av receiver ampli tuner audio vidéo 128
- Owner s manual mode d emploi bedienungsanleitung bruksanvisning gebruiksaanwijzing инструкция по эксплуатации 128
- Rx v659 128
Похожие устройства
- Yamaha YST FSW100 S Инструкция по эксплуатации
- Yamaha RX-V359 RDS S Инструкция по эксплуатации
- Yamaha RX-V559 RDS T Инструкция по эксплуатации
- Yamaha RX-V459 RDS T Инструкция по эксплуатации
- Yamaha YSP1000 Инструкция по эксплуатации
- Yamaha YST SW030 B Инструкция по эксплуатации
- Yamaha Movieset 365 Silver Инструкция по эксплуатации
- Yamaha Rack-YSP3000 Инструкция по эксплуатации
- Yamaha YSP-1600 Black Инструкция по эксплуатации
- Yamaha DVD S557 S Инструкция по эксплуатации
- Yamaha RX-V457 RDS T Инструкция по эксплуатации
- Yamaha RX-V750 RDS Инструкция по эксплуатации
- Yamaha BD-S1065 Black Инструкция по эксплуатации
- Thermex Flat Diamond Touch ID 100 V Инструкция по эксплуатации
- Yamaha YRS-2500 BLACK Инструкция по эксплуатации
- Yamaha HPH-PRO500 BLUE Инструкция по эксплуатации
- Yamaha SPM-K30 Black Инструкция по эксплуатации
- Yamaha YHT-292 Black Инструкция по эксплуатации
- Yamaha RX-V1065 Black Инструкция по эксплуатации
- Yamaha RX-V465 Black Инструкция по эксплуатации
