Названия компонентов и их функции
Русский
ВВЕДЕНИЕ
ÄÎÏÎËÍÈÒÅËÜÍÀß
ÈÍÔÎÐÌÀÖÈß ÏÐÈËÎÆÅÍÈÅ
ÏÎÄÃÎÒÎÂÊÀ
ÎÑÍÎÂÍÛÅ
ÎÏÅÐÀÖÈÈ
ÄÎÏÎËÍÈÒÅËÜÍÛÅ
ÎÏÅÐÀÖÈÈ
a DOCK терминал
Для подключения дополнительной универсальной док-
станции Yamaha iPod (YDS-11) или беспроводного
Bluetooth-приемника (YBA-10) (см. стр. 16).
b HDMI OUT/HDMI 1-4
Для подключения HDMI-совместимого видеомонитора
или внешних компонентов к входам HDMI 1-4
(см. стр. 15).
c ANTENNA гнездо
Для подключения к поставляемым антеннам FM и AM
(см. стр. 17).
d SPEAKERS терминал
Для подключения правой и левой фронтальных
колонок, центральной колонки и колонок
окружающего звучания (см. стр. 11).
e AV 1-6
Для подключения внешних компонентов к аудио/
видеовходам 1-6 (см. стр. 15).
f AV OU T
Вывод аудио/видеосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
g AUDIO 1/2
Для подключения внешних компонентов к аудиовходам
1-2 (см. стр. 16).
h MONITOR OUT
Вывод видеосигналов с данного аппарата на
видеомонитор, например, на телевизор (см. стр. 14).
i AUDIO OUT
Вывод аудиосигналов с выбранного источника
аналогового сигнала на внешний компонент
(см. стр. 16).
j PRE OUT
Вывод сигналов правого/левого канала окружающего
звучания и сигналов канала сабвуфера. Для
подключения внешнего усилителя или сабвуфера
(см. стр. 11).
k Силовой кабель
Для подключения данного кабеля к настенной розетке
переменного тока (см. стр. 17).

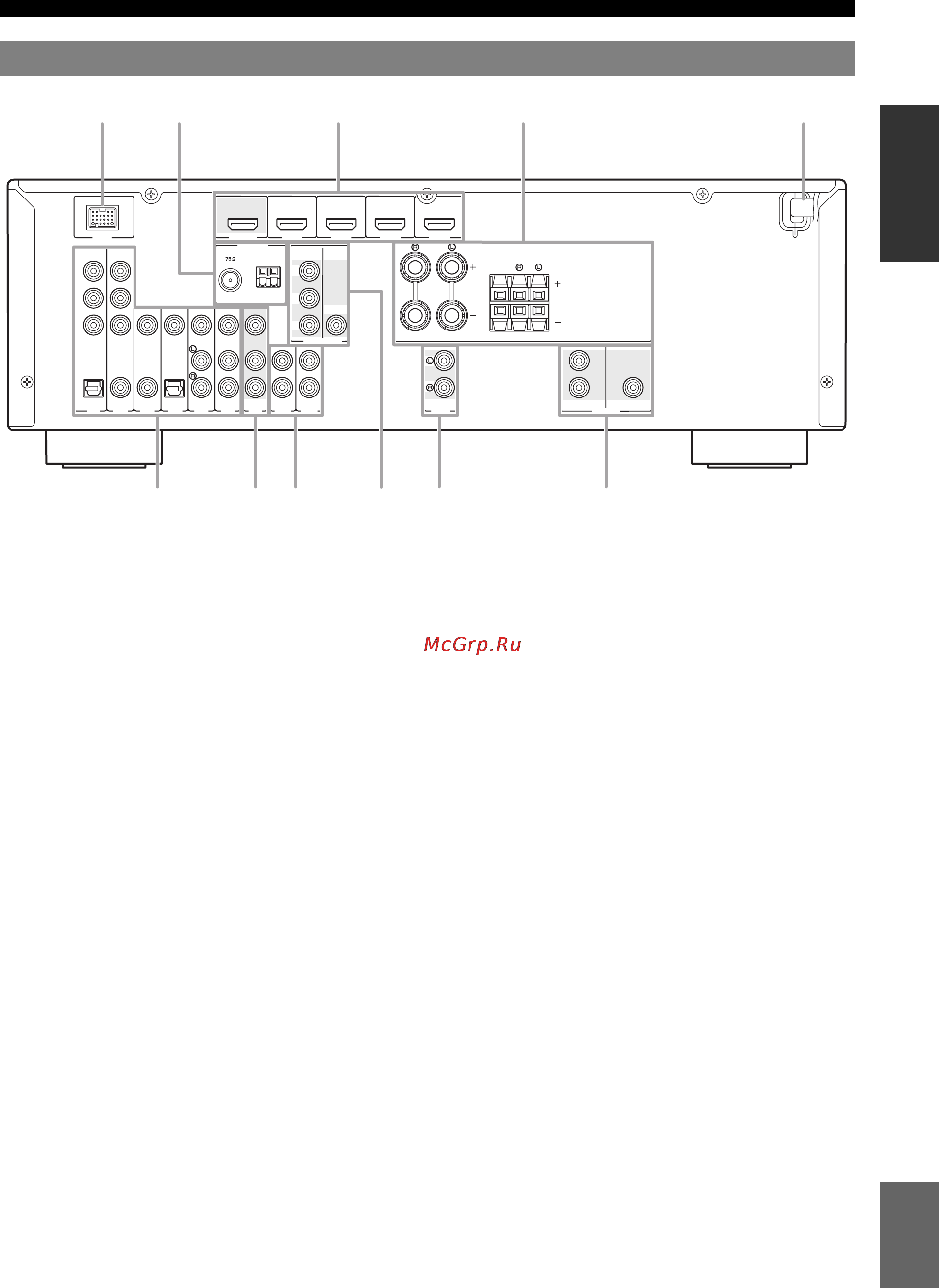

Задняя панель
ANTENNA
UNBAL.
FM
GND
AM
PR
PB
Y
COMPONENT
VIDEO
DOCK
VIDEO
PR
PB
Y
OPTICAL
(
TV
)
A
V
1
AV 2
COAXIAL
AV 3
(
CD
)
COAXIAL
OPTICAL
AV 4
AV 5
AV
OUT
AUDI O1
AUDI O2
VIDEO
HDMI
HDMI 1
(
BD/DVD
)
HDMI 2 HDMI 3
HDMI 4
OUT
AV 6
VIDEO
MONITOR OUT
AUDIO
OUT
SPEAKERS
FRONT
CENTER
SURROUND
COMPONENT
PRE OUT
SUBWOOFER
SURROUND BACK
abc
efg i j
kd
h
