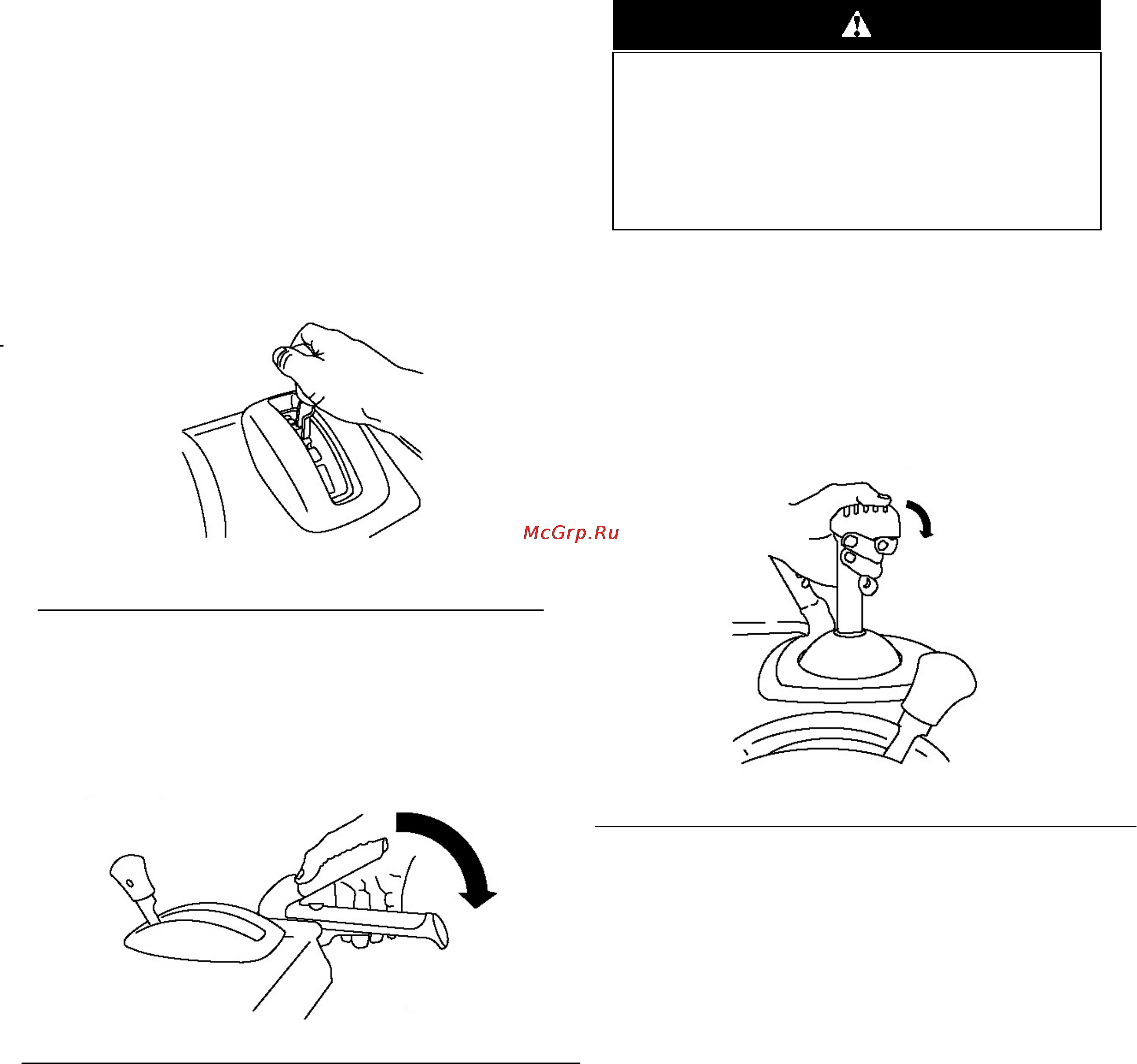

16
Мгновенное нажатие и отпускание левого или правого
рычага блокировки колес также позволяет регулировать
управление, чтобы направлять снегоуборщик прямо,
особенно на глубоком снегу.
Одновременное нажатие обоих рычагов блокировки колес
отключает управление обоими колесами. Это позволяет
вам вручную подвинуть снегоуборщик назад без
остановки и переключения на заднюю передачу. Это
также облегчает маневрирование и
транспортировку
снегоуборщика при выключенном двигателе.
Эксплуатация рычага
переключения скоростей.
Рычаг переключения скоростей имеет 6 передних и 2
задние передачи. Для переключения скоростей отпустите
рычаг хода и переставьте рычаг переключения скоростей
в нужное положение (рис. 35). Рычаг блокируется в
соответствующей выемке.
Рисунок 35.
Эксплуатация привода
шнека/крыльчатки.
1. Чтобы запустить шнек/крыльчатку, прижмите правой
рукой рычаг привода шнека/крыльчатки в рукоятке
(Рис. 36).
Рисунок 36
2. Чтобы остановить шнек/крыльчатку, отпустите
правый рычаг.
Важно: когда вы одновременно нажимаете левый и
правый рычаги, рычаг хода блокирует рычаг
шнека/крыльчатки, освобождая вашу правую руку.
Чтобы отпустить оба рычага, просто отпустите левую
руку (рычаг хода).
3. Если шнек и крыльчатка продолжают вращаться,
когда вы отпустили рычаг шнека/крыльчатки, не
эксплуатируйте снегоуборщик. Проверьте трос
шнека/крыльчатки (см. п. Проверка и регулировка
троса шнека/крыльчатки) и при необходимости
отрегулируйте его. Или же обратитесь в
авторизованный сервисный центр.
Эксплуатация джойстика
Quick Stick.
Возьмитесь за синюю ручку и управляйте поворотом
желоба и дефлектора. Отпустите ручку, чтобы
заблокировать желоб и дефлектор в выбранном
положении (рис.37).
Рисунок 37.
Регулировка желоба выброса снега.
Возьмитесь за синюю ручку и двигайте джойстик Quick
Stick влево, чтобы повернуть желоб влево, двигайте Quick
Stick вправо, чтобы повернуть желоб вправо (Рис. 38).
Если шнек и крыльчатка продолжают вращаться,
когда вы отпустили рычаг шнека/крыльчатки, это
может серьезно повредить вам или окружающим.
Не эксплуатируйте снегоуборщик. Обратитесь в
авторизованный сервисный центр.
