6

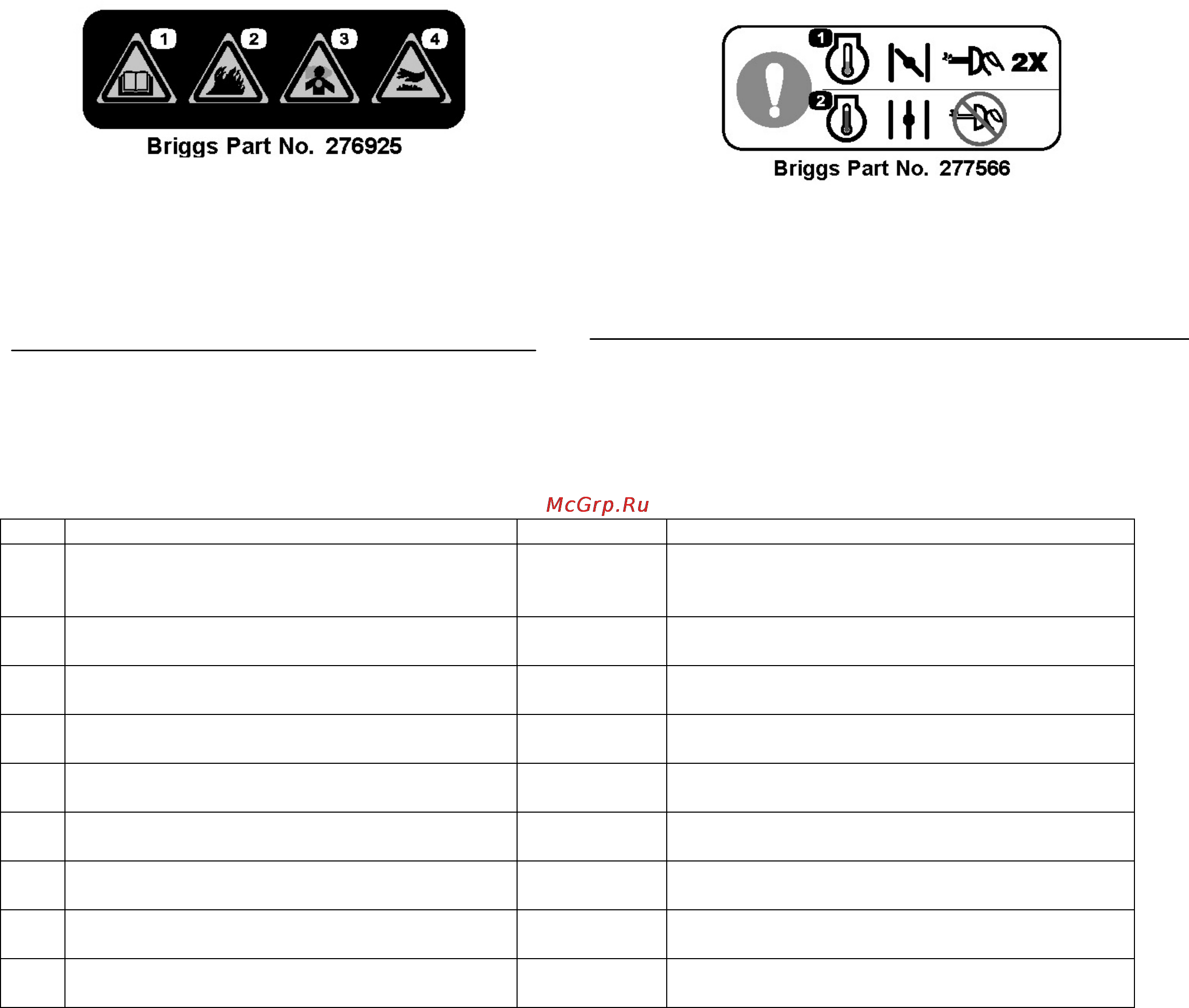

1. Предупреждение – читайте Руководство
пользователя.
2. Предупреждение – опасность от огня.
3. Предупреждение – риск вдыхания токсичного
газа.
4. Предупреждение – горячая поверхность/риск
ожога
1. При запуске холодного двигателя, закройте
воздушную заслонку и дважды нажмите насос
подкачки топлива.
2. Когда запускаете теплый двигатель, откройте
воздушную заслонку и не нажимайте насос
подкачки топлива.
Сборка
Запасные детали.
Используйте нижеприведенную таблицу, чтобы определить нужную деталь.
№№ Необходимые детали Количество Процедура
1
Болты
Изогнутые прокладки
Контргайки
4
4
4
Установка верхней рукоятки
2
Детали не требуются - Установка тросов управления блокировкой колес
3
Детали не требуются - Установка элементов управления ходом
4
Болты
Контргайки
2
2
Установка рычага управления желобом выброса
снега
5
Соединительный трос 1 Подключение провода к фаре
6
Детали не требуются - Заправка моторным маслом
7
Детали не требуются - Проверка давления покрышек
8
Детали не требуются - Проверка направляющих и скребка
9
Детали не требуются - Проверка работы привода хода
