Важно: Убедитесь, что изогнутая сторона зажима
кабеля находится на рукоятке и кабель проходит ниже
зажимного болта. Трос должен представлять собой
прямую линию от зажима до точки, где он крепится к
рычагу блокировки колеса.
4. Аккуратно потяните оболочку кабеля вниз, пока не
опустится рычаг блокировки колеса и не устранится
провисание троса, затем
надежно затяните гайку зажима
троса (Рис. 8).

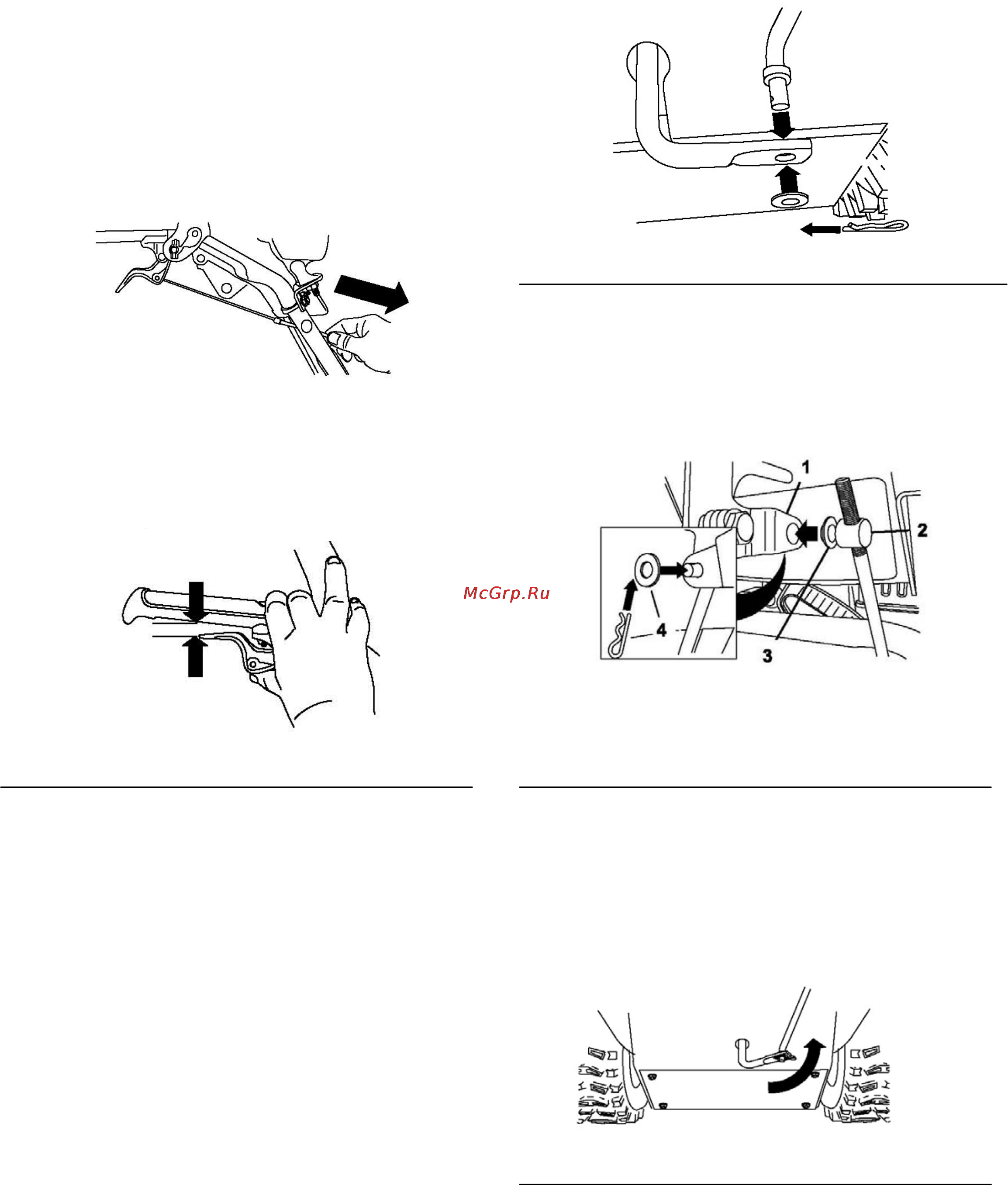

Рисунок 8.
5. Нажмите рычаг до упора, затем проверьте зазор между
верхней стороной рукоятки и краем рычага блокировки
колеса (рис. 9)
Рисунок 9.
Уточнение: Зазор доложен быть около 6 мм. Если он
больше, ослабьте гайку зажима троса, слегка потяните
оболочку кабеля вверх, затяните гайку зажима троса и
снова проверьте зазор.
6. Повторите п.п. 2 – 5 для другого троса.
3. Установка элементов
управления ходом
Процесс сборки.
1. Снимите шпильку и прокладку с нижнего конца штока
переключения скоростей и вставьте нижний конец штока
в нижнее соединение, чтобы изогнутый конец штока
переключения скоростей смотрел назад (рис. 10).
Рисунок 10
2. Закрепите шток переключения скоростей с помощью
ранее снятых прокладки и шпильки.
3. Снимите шпильку и внешнюю прокладку с цапфы на
верхнем конце штока переключения скоростей.
(Рис. 11)
Рисунок 11.
1. Рычаг переключения скоростей
2. Цапфа
3. Внутренняя прокладка
4. Внешняя прокладка
Уточнение: Чтобы упростить установку, оставьте
плоскую прокладку на цапфе (Рис. 11)
4. Поставьте рычаг переключения скоростей в
положение R2.
5. Поверните нижнее соединение полностью вверх
(против часовой стрелки) (Рис. 12).
Рисунок 12
