1. Установка верхней
рукоятки.
4 Болты
4 Изогнутые прокладки
4 Контгайки
Процесс сборки.
Уточнение: Не снимайте резиновую ленту с тросов, пока
не установите верхнюю рукоятку.

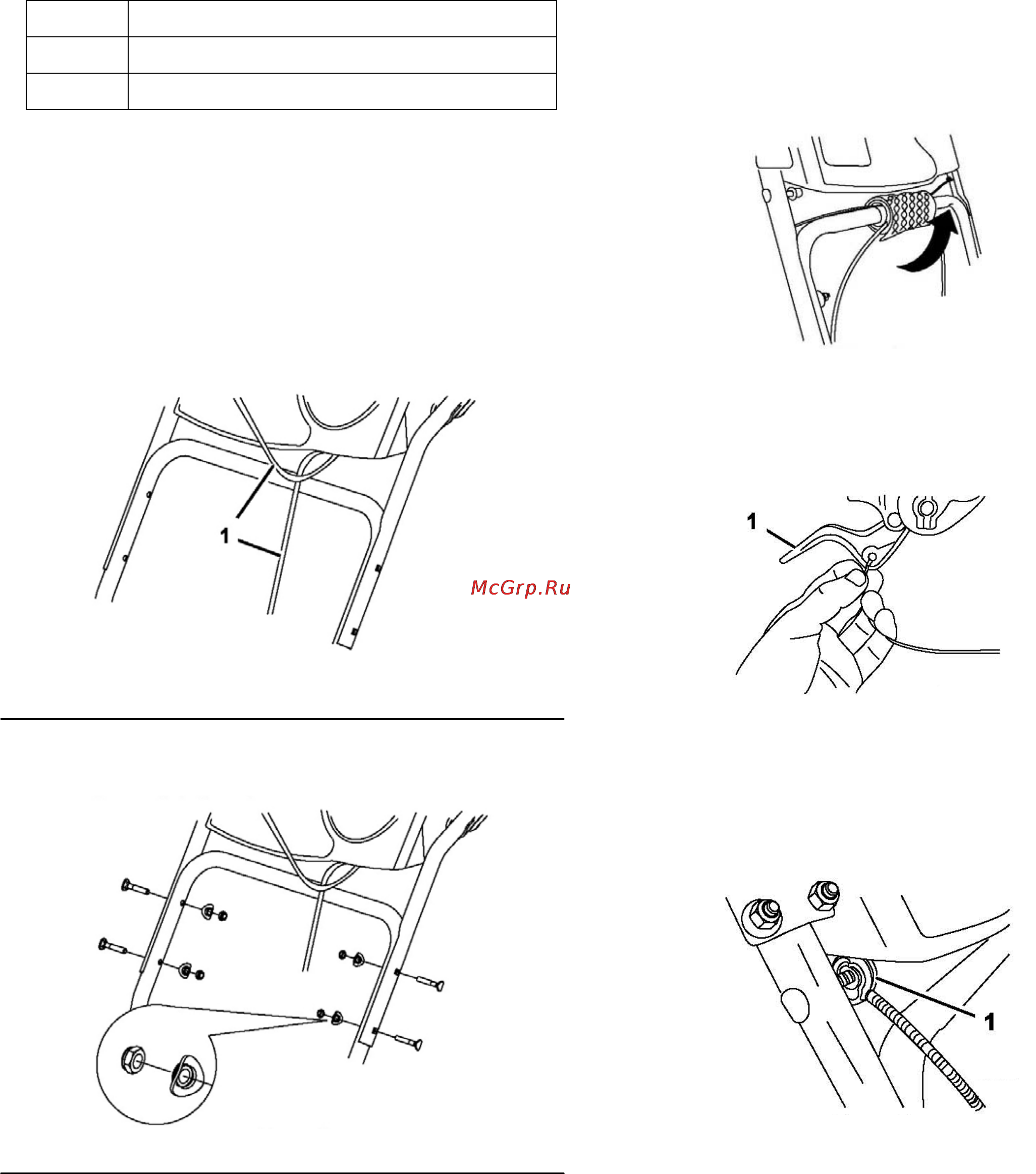

1. Поднимите и поверните верхнюю рукоятку и
расположите ее над нижней рукояткой. (Рис. 3)
Важно: Направьте тросы, прикрепленные к
джойстику Quick Stick, внутри верхней рукоятки и
убедитесь, что тросы не зажаты между секциями
рукоятки.
Рисунок 3
1. Тросы
2. Закрепите верхнюю рукоятку 4 болтами, 4 изогнутыми
прокладками и 4 контргайками (Рис. 4)
Рисунок 4
2. Установка тросов
управления блокировкой
колес
Ход работы.
1. Разверните концы тросов на нижней рукоятке (Рис. 5)
Рисунок 5.
2. Протяните любой из двух тросов вокруг нижней
рукоятки и вставьте конец троса в отверстие
соответствующего рычага блокировки колеса (рис. 6).
Рисунок 6.
1. Рычаг зажима колеса.
3. Снимите гайку и прокладку с рукоятки, прикрепите
зажимом трос к рукоятке, установите прокладку и гайку,
хорошо затяните гайку (рис. 7).
Рисунок 7.
1. Зажим кабеля (2 шт.)
