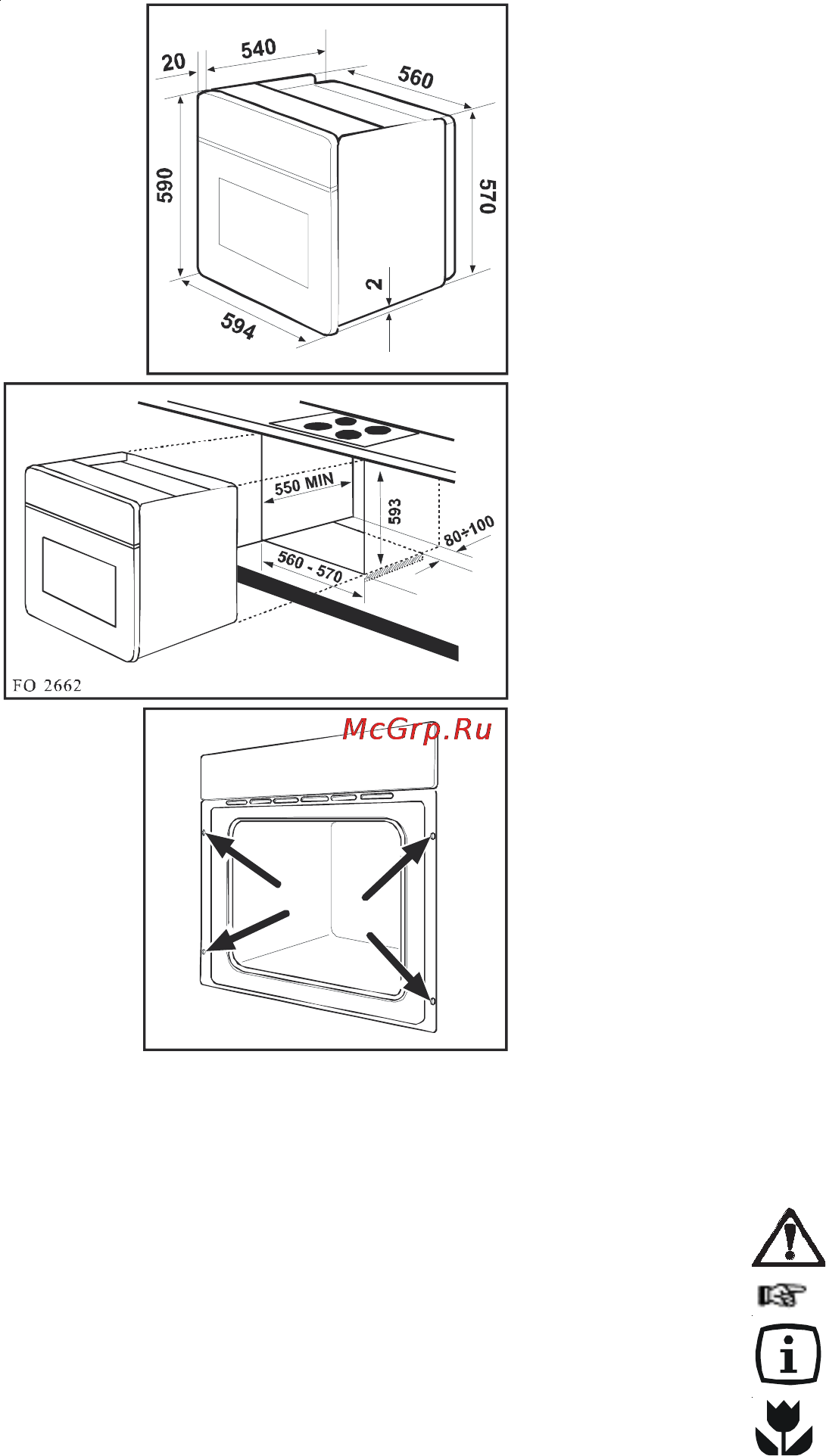

Размеры духового шкафа рис 12 Убедитесь что противни правильно установлены на свои места Данный духовой шкаф даже если он присоединен к электрической варочной поверхности предназначен для работы от напряжения 230 В однофазного тока с нейтральным проводом Встраивание под столешницу Ниша для встраивания прибора должна иметь размеры указанные на рисунке 13 Установите духовой шкаф в монтажный проем ниши Откройте дверцу духового шкафа и закрепите его в нише при помощи четырех шурупов вставив их в имеющиеся отверстия в раме духового шкафа см рис 14 Безопасность детей Данный бытовой прибор должен использоваться только взрослыми Не позволяйте детям трогать регуляторы на панели управления или играть с духовым шкафом Необходимо все время следить за детьми и не допускать чтобы они дотрагивались до горячей поверхности или играли вблизи духового шкафа во время его работы или до тех пор пока он не остынет Во время выпечки жарки или приготовления блюд в гриле дверца духового шкафа и прочие его элементы нагреваются до очень высокой температуры Будьте осторожны и не подпускайте детей к духовому шкафу во время его работы При подключении других приборов к розетке находящейся вблизи духового шкафа убедитесь что их кабели питания не соприкасаются с горячими поверхностями духового шкафа а также что они не защемлены дверцей духового шкафа Рис 12 Техническое обслуживание Ремонт и техническое обслуживание изделия должны проводить специалисты из уполномоченных производителем сервисных центров При этом должны использоваться только оригинальные запасные части Ни при каких обстоятельствах не следует пытаться отремонтировать изделие самостоятельно Неисправности устраненные некомпетентным специалистом могут привести к получению травм или нанесению ущерба изделию Обращайтесь в ближайший авторизованный сервисный центр при этом всегда настаивайте на использовании оригинальных запасных частей FO 2662 Рис 13 ИЗГОТОВИТЕЛЬ Рис 14 ELECTROLUX HOME PRODUCTS ITALYS p A Viale Bologna 298 47100 FORLI Италия УСЛОВНЫЕ ОБОЗНАЧЕНИЯ Указания по технике безопасности Пошаговые инструкции Советы по использованию 26 Информация по защите окружающей среды 3
