Zanussi ZGF 326 ICX [6/11] Инструкции по установке

Содержание

• Zanussi 1
• Безопасность детей 2
• Ж важная информация по безопасности 2
• Защита окружающей среды 2
• Обслуживание 2
• При установке уходе и очистке 2
• При эксплуатации 2
• Русский 2
• Символы использующиеся в инструкции 3
• Содержание 3
• Зажигание конфорок 4
• Инструкции для пользователя 4
• Правильная эксплуатация 4
• Прибора 4
• Регуляторы управления конфорками 4
• Периодическое техническое обслуживание 5
• Уход и очистка 5
• Встраивания 6
• Инструкции по установке 6
• Настройка 6
• Подключение газа 6
• Размеры ниши для 6
• Технические данные 6
• Характеристики газовых конфорок 6
• Замена кабеля питания 7
• Электрическое подключение 7
• Замена форсунок 8
• Регулировка для различных типов газа 8
• Регулировка минимального уровня 8
• Большая 9
• Конфорка 9
• Конфорка диаметр клапана в 1 100 мм 9
• Маленькая 9
• Таблица форсунки 9
• Установка в кухонной мебели 10
• Iiiiiiiiiiiii iiiiiiiiiiiii 11
• Возможности встраивания 11
• Обслуживание и ремонт 11

Похожие устройства

• Zanussi ZHC71 N Инструкция по эксплуатации
• Zanussi ZHC 950 X Инструкция по эксплуатации
• Zanussi ZKF 326 X Инструкция по эксплуатации
• Asus zenbook ux305fa, 90nb06x1-m12340 Инструкция по эксплуатации
• Zelmer ZVCA100B Инструкция по эксплуатации
• Asus transformer book flip tp200sa, 90nl0081-m03510 Инструкция по эксплуатации
• Zelmer НЕРА 13 (A50000050.00) Инструкция по эксплуатации
• Zelmer 332 White Инструкция по эксплуатации
• Zelmer ZMM1298LRU Инструкция по эксплуатации
• Asus rog maximus viii impact Инструкция по эксплуатации
• Zelmer ZMM1294SRU Инструкция по эксплуатации
• Zelmer ZMM1289IRU Инструкция по эксплуатации
• Asus zenfone selfie zd551kl-6c127ru 16gb, 2ram, red красный Инструкция по эксплуатации
• Zelmer 5500.3HQ Инструкция по эксплуатации
• Zelmer 4000.0SK Инструкция по эксплуатации
• Asus mg278q Инструкция по эксплуатации
• Zelmer 5500.0HT Инструкция по эксплуатации
• Zelmer 586.5A White Инструкция по эксплуатации
• Zelmer 01Z010 Red Инструкция по эксплуатации
• Asus zenfone selfie zd551kl-1b124ru 16gb, 2ram, white белый Инструкция по эксплуатации

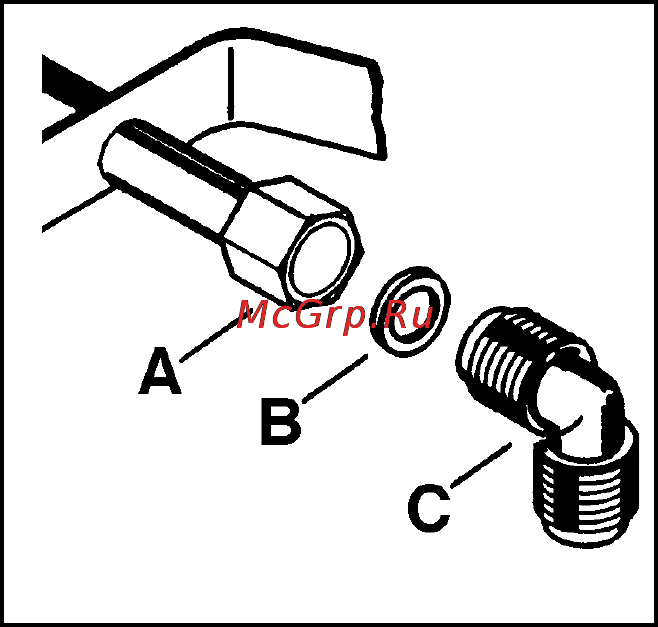

Технические данные Характеристики газовых конфорок Большая 3 кВт Маленькая 1 кВт Настройка Природный газ Подключение к электросети Подключение газа Размеры ниши для С20 20 мбар 220 230 В 50 Гц С 1 2 встраивания Длина 270 мм Ширина 490 мм Природный газ С20 13 мбар с дополнительным комплектом форсунок Инструкции по установке Описанные ниже действия по установке и настройке прибора должны выполняться квалифицированным персоналом имеющим соответствующую лицензию Госгортехнадзора Боковые стенки мебели в которую встраивается варочная поверхность не должны быть выше уровня варочной поверхности Не устанавливайте варочную поверхность вблизи горючих материалов например занавесок висящих кухонных полотенец и пр Перед проведением любых работ с прибором его следует отключить от электросети Если необходимо оставить прибор под напряжением то следует принять все необходимые меры предосторожности Важное примечание Для правильной работы прибора экономного расхода энергии и долгого срока службы необходимо чтобы рабочее давление находилось в рекомендуемом диапазоне Регулируемое соединение с входной трубкой осуществляется при помощи гайки с резьбой С 1 2 Вставьте между элементами соединения прокладку как показано на рис 4 Завинтите части соединения не затягивая их поверните соединение в нужном направлении а затем затяните Внимание После окончания работ по подключению следует обязательно проверить герметичность всех газовых соединений Используйте для этого мыльную воду ни в коем случае не используйте пламя Подключение газа Подключение к газовой магистрали должно быть выполнено в соответствии с действующими правилами Данная варочная поверхность может работать на природном газе с давлением 20 или 13 мбар с дополнительными форсунками Перед установкой убедитесь в том что номинальное давление газа указанное на приборе соответствует давлению в магистрали При полностью открытых кранах падение давления не должно превышать 5 Такое падение давления обусловлено следующими параметрами максимальная пропускная способность измерителя диаметр и длина трубы перед измерителем и после измерителя сечение различных газовых труб в разводке диаметр возможных соединений 14 Рис 4 А Входная труба с гайкой В Прокладка С Регулируемое соединение
