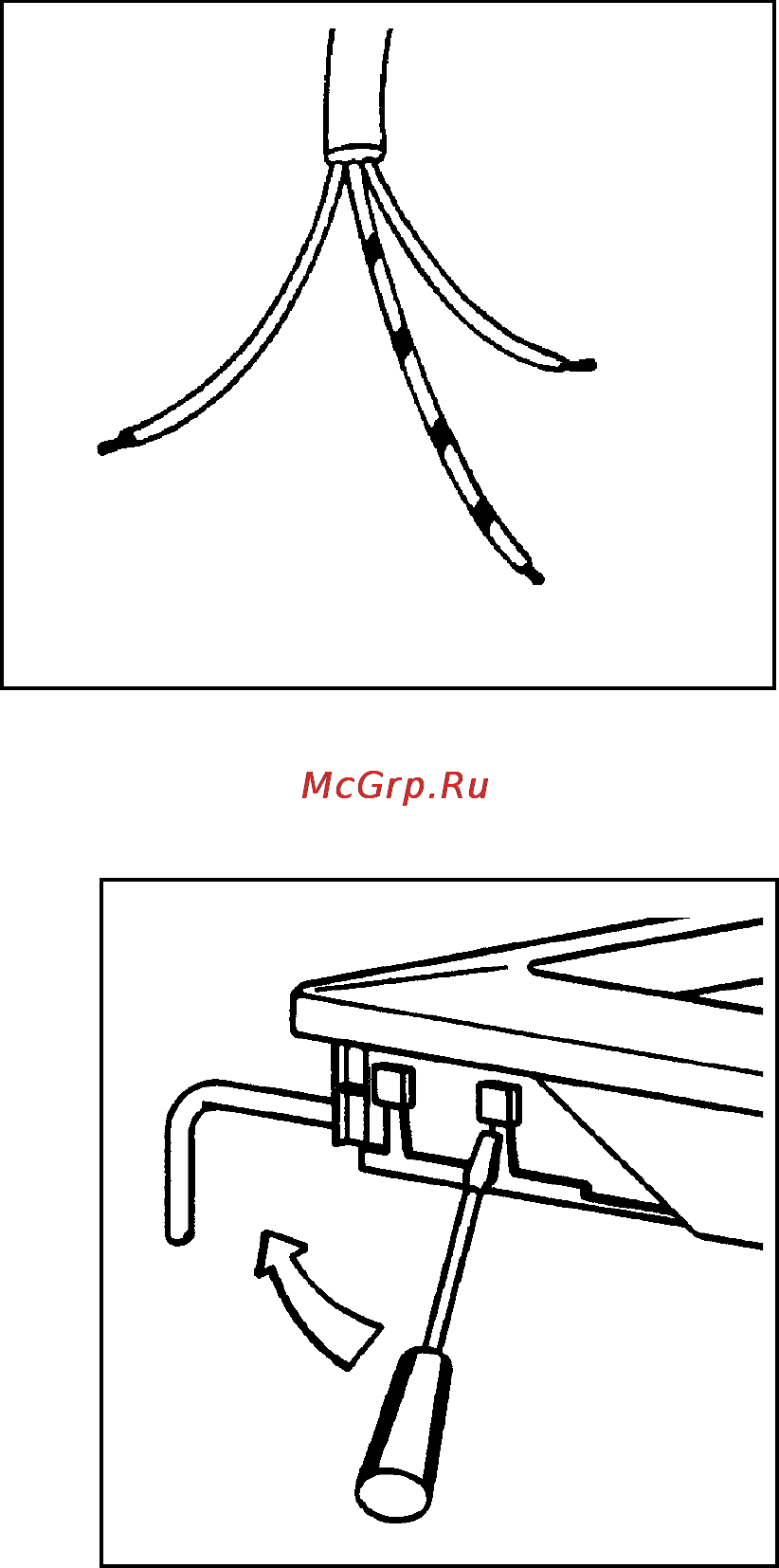

Электрическое подключение Прибор рассчитан на работу от сети с напряжением 220 230 В 1 фаза 50 Гц Подключение должно быть выполнено в соответствии с действующими правилами и нормами Перед подключением прибора к сети убедитесь в том что 1 предохранитель и электросеть рассчитаны на максимальную мощность подключения прибора см табличку с техническими данными 2 электрическая разводка заземления организованный действующими правилами в имеет контакт соответствии с 3 после окончания встраивания прибора в кухонную мебель электрическая розетка или двухполюсный прерыватель используемые для подключения прибора будут легко доступны Прибор поставляется с кабелем питания Кабель питания следует оснастить вилкой выдерживающей указанную на табличке с техническими данными нагрузку При подключении вилки к кабелю руководствуйтесь рекомендациями рисунка 9 Вилку кабеля питания следует вставить в соответствующую розетку При постоянном подключении прибора к электросети для отключения прибора необходимо установить двухполюсный прерыватель с минимальным расстоянием между контактами 3 мм Прерыватель должен соответствовать подключенной нагрузке Кабель питания должен быть проложен так чтобы ни одна из его частей не была подвержена нагреву выше 90 С Провод кабеля питания в коричневой оплетке подключенный в клеммной коробке к контакту с обозначением 1_ всегда должен быть подключен к фазе электросети Замена кабеля питания Следует использовать только кабель типа Н0572 2Г Т90 Кабель должен быть рассчитан на мощность подключения прибора и рабочую температуру Рис 6 Провод заземления в желто зеленой оплетке должен быть примерно на 2 см длиннее других проводов рис 5 В некоторых моделях для того чтобы открыть терминальный блок нужно сделать следующее Вставить тонкую отвертку в видимую выступающую часть терминального блока слегка надавить и поднять рис 6 15
