Внешний вид

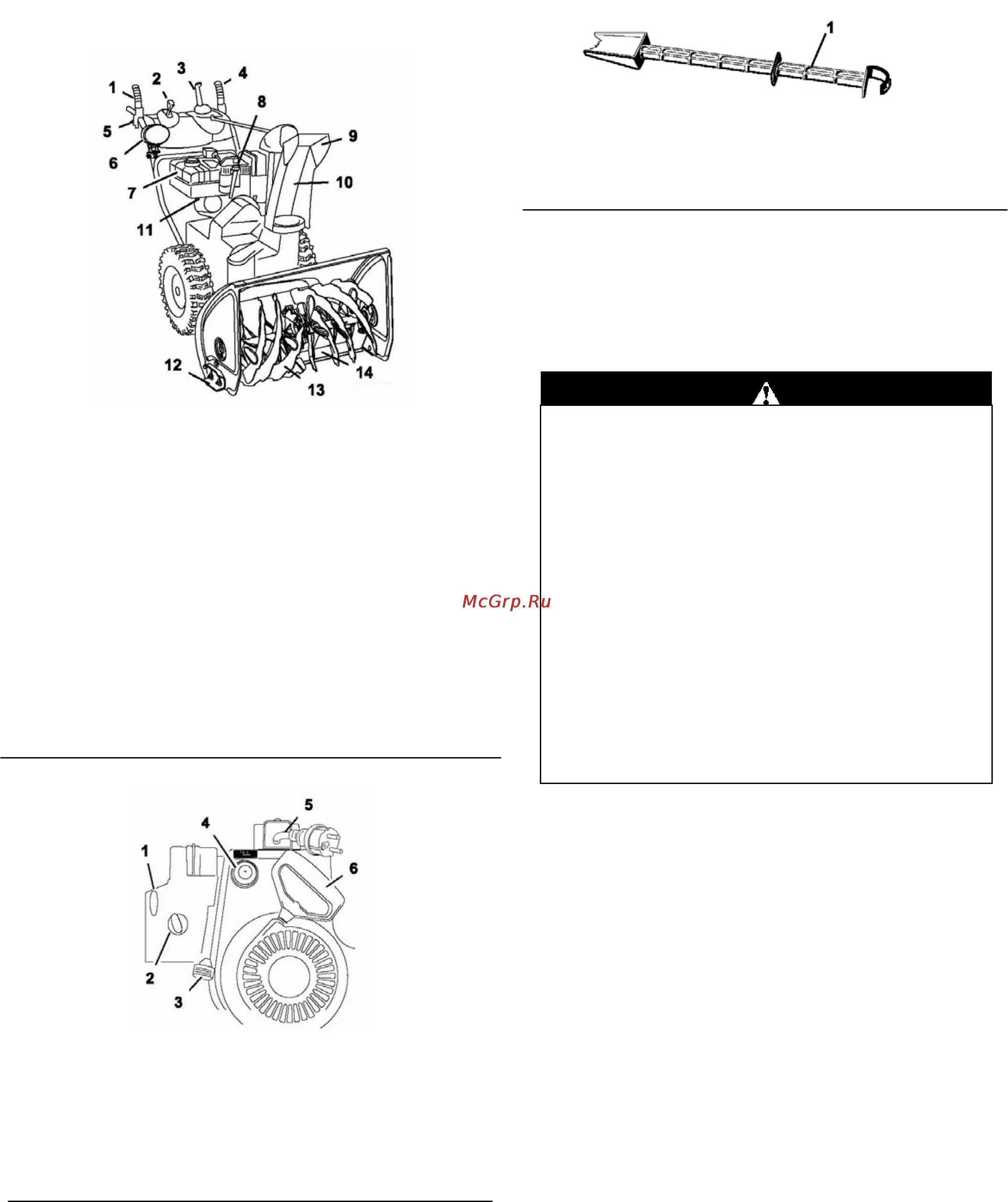

Рисунок 20
1. Рычаг управления шнеком / крыльчаткой
2. Рычаг переключения скоростей
3. Джойстик управления желобом выброса снега Quick
Stick
4. Рычаг хода
5. Рычаг блокировки колес (2 шт.)
6. Фара
7. Топливный бак
8. Маслоналивное горлышко / щуп
9. Дефлектор
10. Желоб выброса снега
11. Клапан подачи топлива
12. Направляющие (2 шт.)
13. Шнек
14. Скребок
Рисунок 21.
1. Ключ зажигания
2. Воздушная заслонка
3. Дроссель
4. Насос подкачки топлива
5. Электростартер
6. Рукоятка шнура ручного запуска
Рисунок 22.
1. Лопатка для очистки снега (крепится к рукоятке).
Эксплуатация.
Уточнение: Установите левую и правую стороны
снегоуборщика в нормальное рабочее положение.
Заправка топливного бака.
Заправляйте бак свежим неэтилированным бензином
ведущих топливных компаний. (Рис. 23)
Важно: Чтобы сократить проблемы запуска, каждый
сезон добавляйте в топливо стабилизатор, смешивая
его с бензином, который хранился не более 30 дней. Не
добавляйте в бензин масло!
Бензин очень взрыво- и пожароопасен. Пожар или
взрыв бензина может обжечь вас и окружающих.
• Чтобы предотвратить статический заряд от
зажигания бензина, располагайте перед
заправкой емкость и/или снегоуборщик на
земле, не на автомобиле или каких-либо
предметах.
• Заправляйте бензобак на улице при
холодном двигателе. Вытирайте пролитое
топливо.
• Не
курите, не заправляйте бак рядом с
открытым огнем или искрами.
• Храните бензин в соответствующей
канистре, вдали от детей.
