Toro 38651 [7/26] Установка верхней рукоятки

1. Установка верхней

рукоятки.

4 Болты

4 Изогнутые прокладки

4 Контгайки

Процесс сборки.

Уточнение: Не снимайте резиновую ленту с тросов, пока

не установите верхнюю рукоятку.

1. Поднимите и поверните верхнюю рукоятку и

расположите ее над нижней рукояткой. (Рис. 3)

Важно: Направьте тросы, прикрепленные к

джойстику Quick Stick, внутри верхней рукоятки и

убедитесь, что тросы не зажаты между секциями

рукоятки.

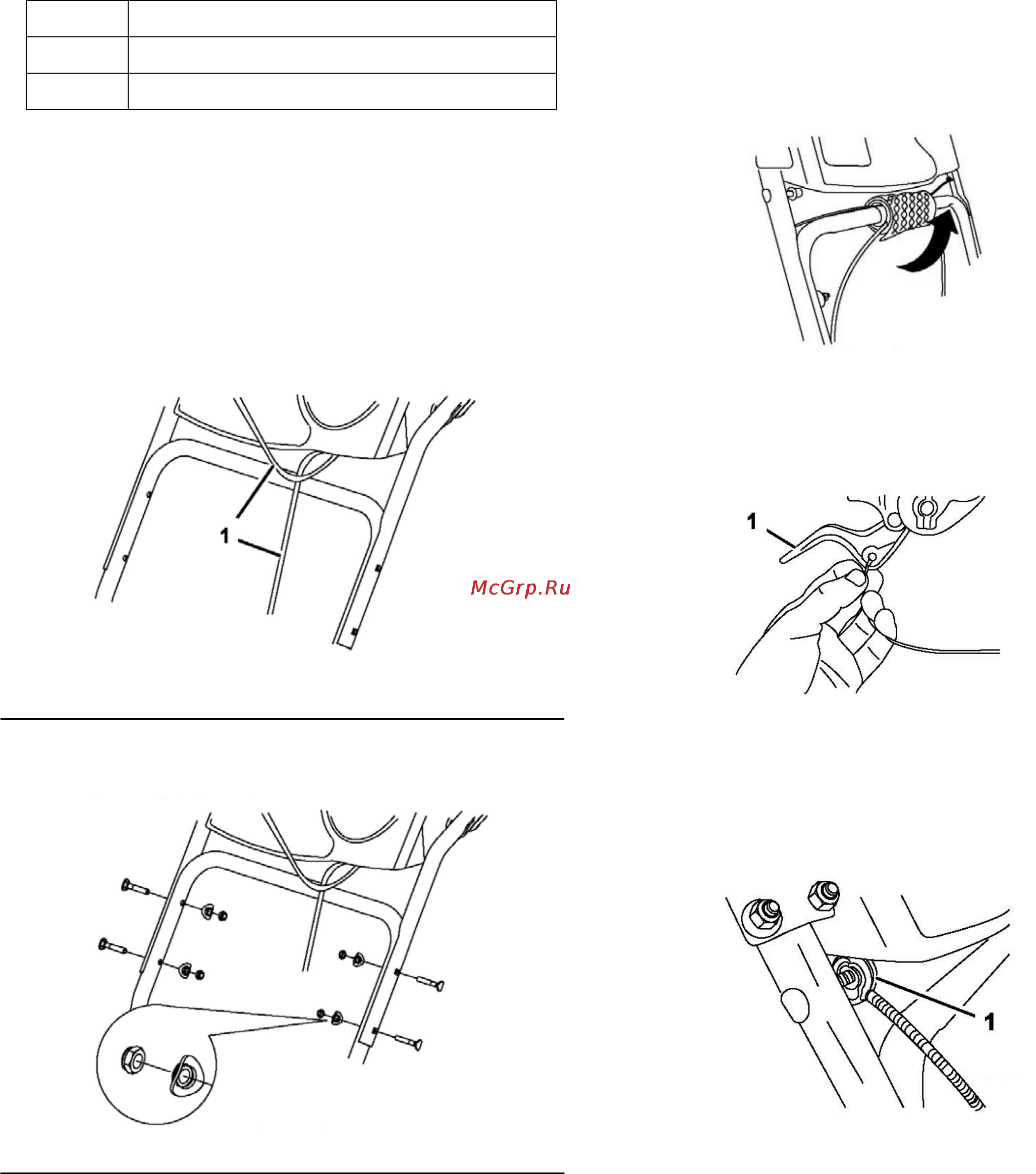

Рисунок 3

1. Тросы

2. Закрепите верхнюю рукоятку 4 болтами, 4 изогнутыми

прокладками и 4 контргайками (Рис. 4)

Рисунок 4

2. Установка тросов

управления блокировкой

колес

Процесс сборки.

1. Разверните концы тросов на нижней рукоятке (Рис. 5)

Рисунок 5.

2. Протяните любой из двух тросов вокруг нижней

рукоятки и вставьте конец троса в отверстие

соответствующего рычага блокировки колеса (рис. 6).

Рисунок 6.

1. Рычаг зажима колеса.

3. Снимите гайку и прокладку с рукоятки, прикрепите

зажимом трос к рукоятке, установите прокладку и гайку,

хорошо затяните гайку (рис. 7).

Рисунок 7.

1. Зажим кабеля (2 шт.)
