Проверка и регулировка
троса хода.
Частота проведения обслуживания:
После первых двух часов работы – проверьте трос
хода и отрегулируйте его при необходимости.
Ежегодно - проверьте трос хода и отрегулируйте
или замените его при необходимости.
Если снегоуборщик не едет вперед или назад, или
двигается при не нажатом рычаге хода, отрегулируйте
трос хода.
Отпустите рычаг хода, проверьте штифт в удлиненном
пазу на левой стороне снегоуборщика над колесом. Здесь
должен быть зазор 1 – 1,5 мм между передней частью паза
и передней стороной штифта (рис. 44).

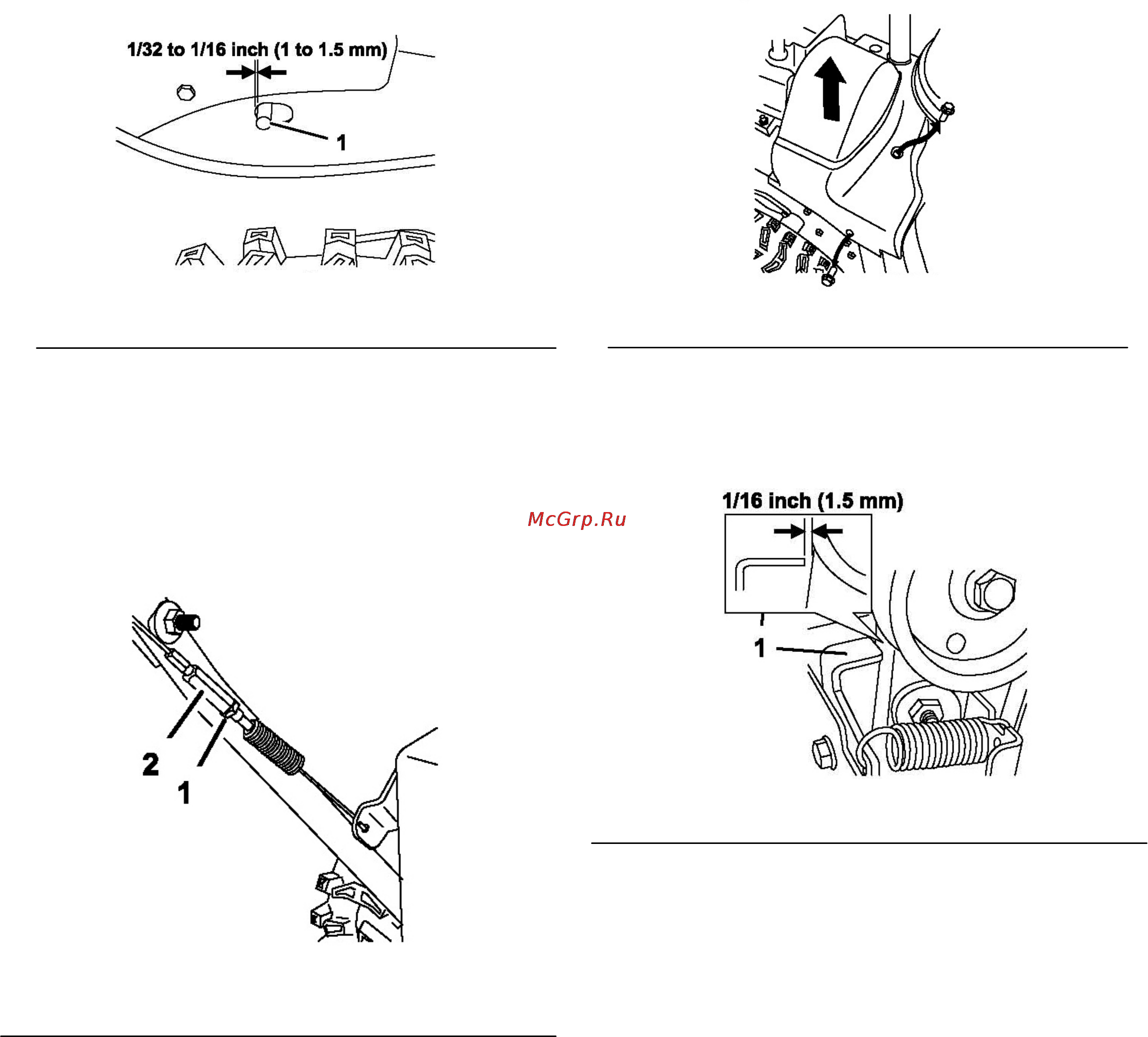

Рисунок 44.
1. Штифт
Если левый трос (хода) неправильно отрегулирован,
выполните следующее:
1. Ослабьте контргайку.
2. Ослабьте или подтяните стяжную муфту, чтобы
отрегулировать штифт, пока не возникнет точный зазор
между ним и передней стороной паза.
3. Затяните контргайку (Рис. 45)
Рисунок 43.
1. Контргайка.
2. Стяжная муфта
Проверка и регулировка
троса шнека/крыльчатки
Частота проведения обслуживания:
После первых двух часов работы – Проверьте
трос шнека/крыльчатки и отрегулируйте его при
необходимости.
Ежегодно - Проверьте трос шнека/крыльчатки и
отрегулируйте или замените его при
необходимости.
1. Открутите 2 винта с правой стороны крышки
ремня, как показано на рисунке.
2. Поднимите правую сторону крышки ремня
(Рис. 46)
Рисунок 46.
3. Отпустите рычаг управления
шнеком/крыльчаткой, убедитесь, что зазор между
сцеплением шнека и лапкой составляет 1,5 мм
(рис. 47).
Рисунок 45
1. Лапка
4. Если трос шнека/крыльчатки не точно отрегулирован,
выполните следующее:
5. Ослабьте контргайку (Рис. 48).
