Toro 38651 [15/26] Использование рычагов блокировки колес
![Toro 38651 [15/26] Использование рычагов блокировки колес](/views2/1016294/page15/bgf.png)
15
Использование рычагов
блокировки колес.
Рычаги блокировки колес позволяют вам моментально
отключить управление одним или обоими колесами с
работающим при этом приводом хода. Это дает вам
возможность легко поворачивать и маневрировать
снегоуборщиком.
Уточнение: Прижимание рычага хода к рукоятке
включает привод обоих колес.
Чтобы повернуть снегоуборщик вправо, поднимите
правый рычаг блокировки колеса и прижмите его к
рукоятке
(Рис. 33).

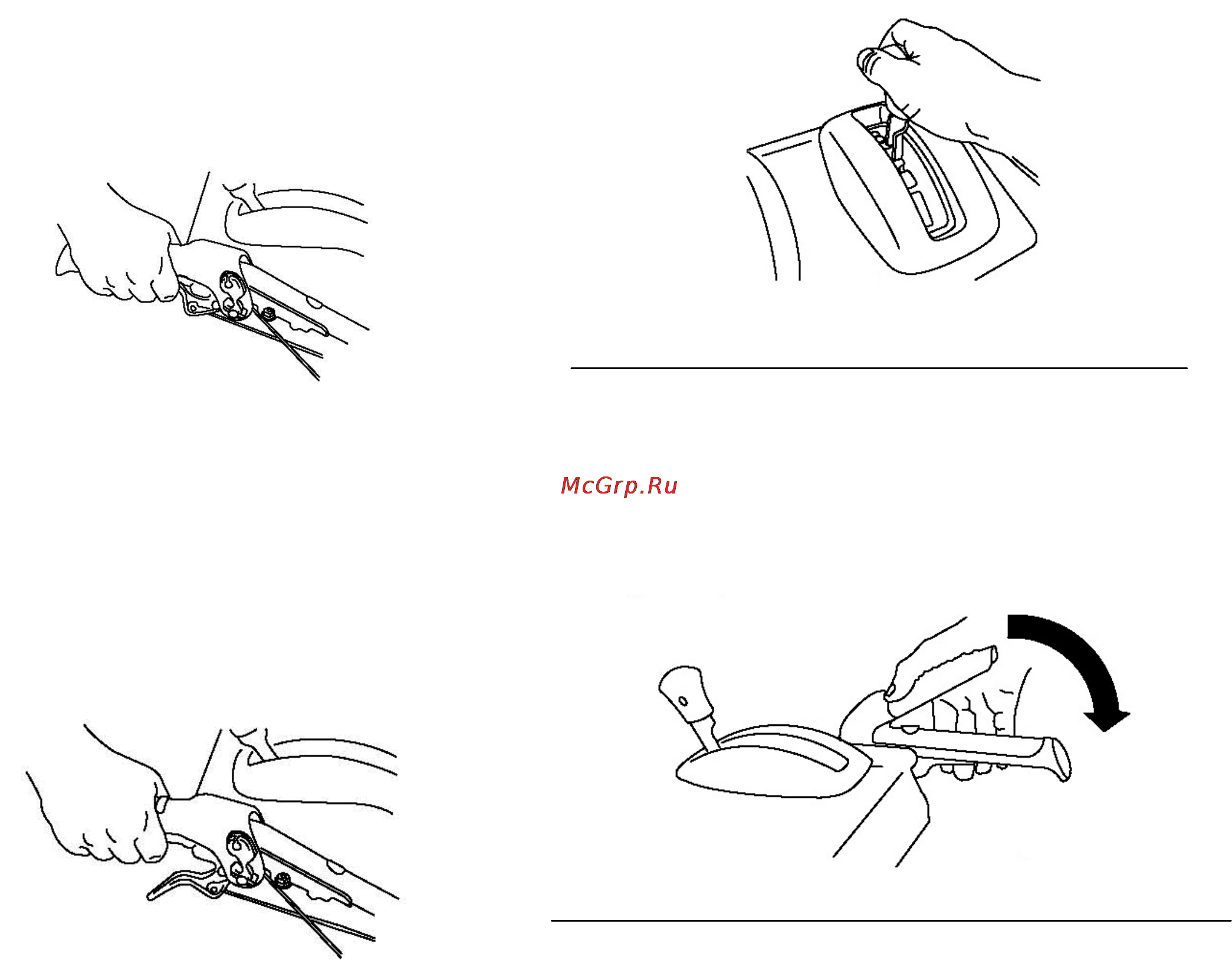

Рисунок 33
Уточнение: Это отключает управление правым колесом,
в то время как левое колесо продолжает двигаться, и
снегоуборщик поворачивает направо.
Уточнение: Аналогично, зажимание левого рычага
блокировки колеса поворачивает снегоуборщик влево.
Когда вы завершили поворот, отпустите рычаг
блокировки колеса и привод вновь подключит оба колеса
(рис. 34).
Рисунок 34.
Мгновенное нажатие и отпускание левого или правого
рычага блокировки колес также позволяет регулировать
управление, чтобы направлять снегоуборщик прямо,
особенно на глубоком снегу.
Одновременное нажатие обоих рычагов блокировки колес
отключает управление обоими колесами. Это позволяет
вам вручную подвинуть снегоуборщик назад без
остановки и переключения на заднюю передачу. Это
также облегчает маневрирование и
транспортировку
снегоуборщика при выключенном двигателе.
Эксплуатация рычага
переключения скоростей.
Рычаг переключения скоростей имеет 6 передних и 2
задние передачи. Для переключения скоростей отпустите
рычаг хода и переставьте рычаг переключения скоростей
в нужное положение (рис. 35). Рычаг блокируется в
соответствующей выемке.
Рисунок 35.
Эксплуатация привода
шнека/крыльчатки.
1. Чтобы запустить шнек/крыльчатку, прижмите правой
рукой рычаг привода шнека/крыльчатки в рукоятке
(Рис. 36).
Рисунок 36
1. Чтобы остановить шнек/крыльчатку, отпустите
правый рычаг.
Важно: когда вы одновременно нажимаете левый и
правый рычаги, рычаг хода блокирует рычаг
шнека/крыльчатки, освобождая вашу правую руку.
Чтобы отпустить оба рычага, просто отпустите левую
руку (рычаг хода).
2. Если шнек и крыльчатка продолжают вращаться,
когда вы отпустили рычаг шнека/крыльчатки, не
эксплуатируйте снегоуборщик. Проверьте трос
шнека/крыльчатки (см. п. Проверка и регулировка
троса шнека/крыльчатки) и при необходимости
отрегулируйте его. Или же обратитесь в
авторизованный сервисный центр.
