Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Сонар
Сонар
Картплоттер можно применять для поиска рыбы, если подключить к нему дополнительный модуль эхолота
Garmin GSD 22 с датчиком. Модуль GSD 22 подключается через морскую сеть Garmin и может обмениваться
информацией со всеми картплоттерами, подключенными к данной сети.
Режимы отображения данных сонара
В картплоттере предусмотрено три режима отображения данных сонара: на весь экран, раздельное
увеличение и раздельные частоты.
Режим отображения данных сонара “На весь экран”
В режиме отображения данных сонара “На весь экран” показания сонара датчика выводятся в
полноэкранном режиме. Шкала глубин с правой стороны экрана показывает глубины, на которых
находятся обнаруженные объекты. Изображения объектов на экране прокручиваются справа налево.
На главном экране выберите Сонар > На весь экран.

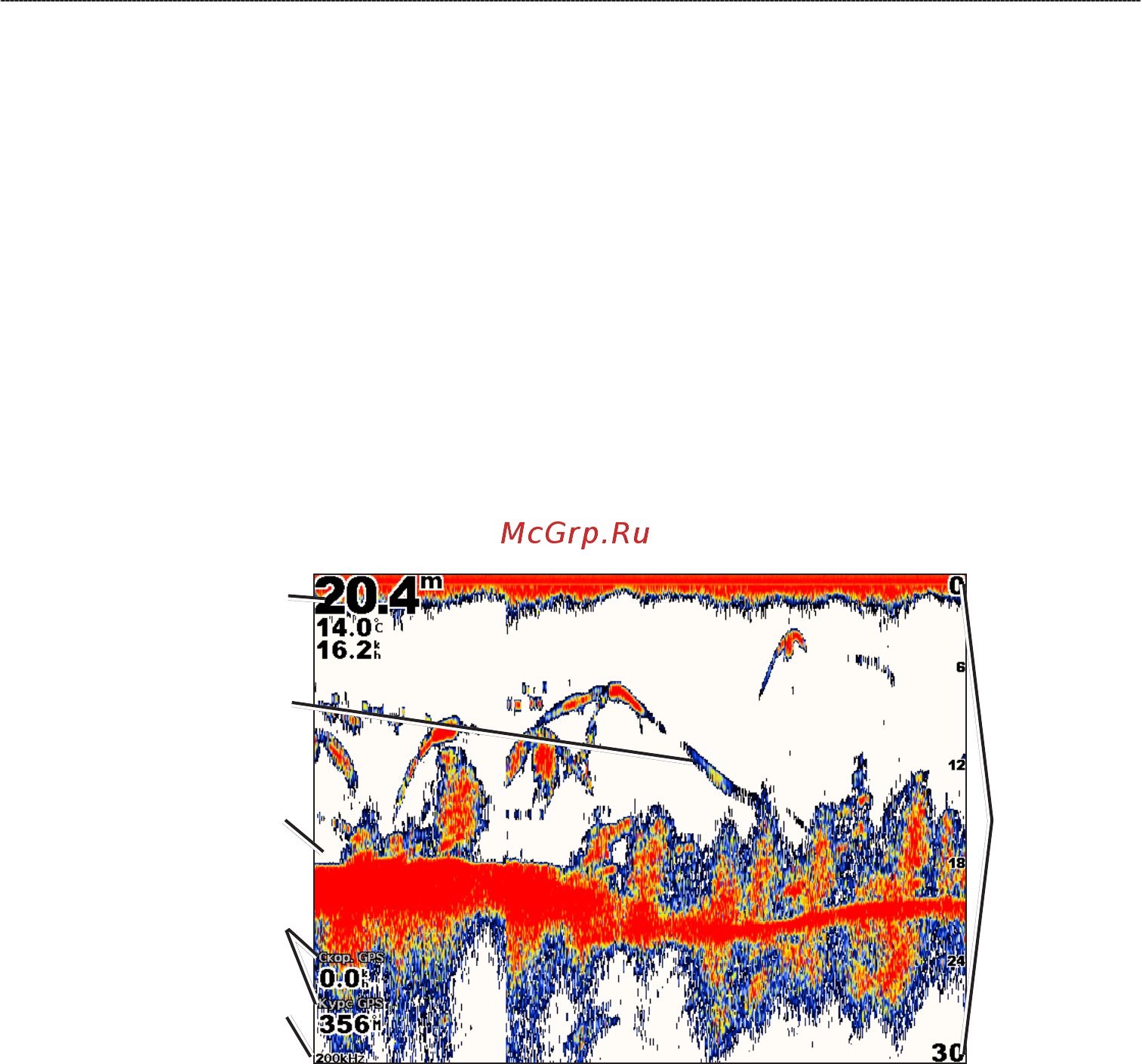

Режим отображения данных сонара “На весь экран”
Обнаруженный
объект в
толще воды
Дно
Глубина,
температура и
скорость течения
Скорость GPS
и курс GPS
Частота
датчика
Диапазон
Настройка уровня увеличения для режима “На весь экран”
Картплоттер позволяет увеличить любой участок полноэкранного режима отображения данных сонара.
1. На главном экране выберите пункт
Сонар > На весь экран > Меню (MENU) > Увеличение.
2. Выполните одно из следующих действий.
Выберите пункт 2-кратное автоувеличение, чтобы включить двукратное увеличение при
отображении данных сонара.
Выберите пункт 4-кратное автоувеличение, чтобы включить четырехкратное увеличение при
отображении данных сонара.
Выберите пункт Масштабирование вручную, чтобы установить диапазон глубины для
увеличенной области вручную. Выберите пункт Вверх или Вниз, чтобы установить диапазон
глубины для увеличенной области. Выберите пункт Увеличить или Уменьшить, чтобы увеличить
или уменьшить коэффициент увеличения. Выберите пункт Готово.
Выберите пункт Фиксация дна, чтобы включить увеличение данных сонара с глубины дна; а затем
выберите Вверх или Вниз, чтобы установить диапазон глубины для увеличенной области. Выберите
пункт Готово.
•
•
•
•
