Руководство пользователя устройства GPSMAP
®
серии 6000/7000 7
Радар
— используется в открытых водах; этот режим оптимально работает при использовании
радиолокационных сигналов дальнего действия.
— одновременное отображение данных, полученных при использовании
радиолокационных сигналов ближнего и дальнего действия.
— перевод радара в режим передачи по времени, в котором можно настроить цикл
ожидания и работы радара, что позволяет экономить энергию. Также в сторожевом режиме можно
определить зону безопасности вокруг судна.
Режим радара Совместимый радар
GMR 20, 21, 40, 41 GMR 18, 18 HD, .
24, 24 HD
GMR 404, 406 GMR 604 xHD, 606 xHD, .
1204 xHD, 1206 xHD
Плавание X X X
Гавань X
Прибрежный X
Двойной
диапазон
X
Сторожевой X X X X
Режим плавания
Режим плавания — это стандартный рабочий режим для радаров GMR 20, 21, 40, 41, 18, 18 HD, 24, 24 HD,
404 и 406.
При переключении из сторожевого режима в режим плавания антенна переводится в
режим постоянной передачи, а все зоны безопасности отключаются.
Перевод радара в режим плавания
На главном экране выберите пункт > .
При этом собранная радаром информация будет отображаться в полноэкранном режиме.
Ваше местоположение находится в центре экрана, а кольца позволяют измерить расстояния.

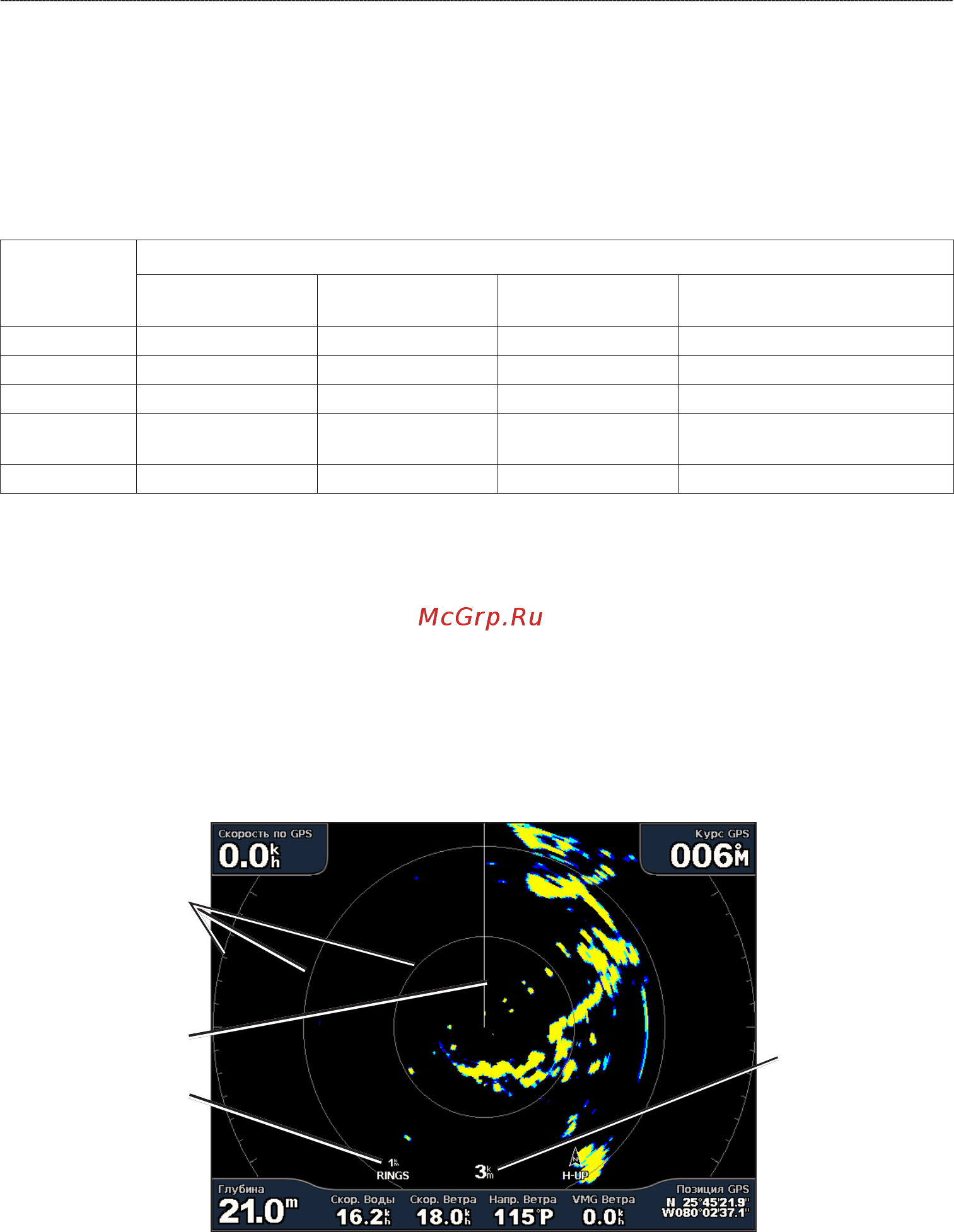

Режим плавания
Кольца
диапазона
Линия курса
Диапазон
радара
Расстояние
между
кольцами
•
•
•
