6 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Режимы просмотра карт и трехмерных карт
Режимы просмотра карт и трехмерных карт
Все картплоттеры GPSMAP серии 6000/7000 содержат набор встроенных карт для всего земного шара.
Картплоттеры GPSMAP 6208, 6212, 7212 и 7215 содержат подробные карты прибрежной зоны США
BlueChart g2. В картплоттере доступны следующие режимы просмотра обычных карт и карт трехмерной
перспективы.
. Режимы “Карта рыбалки”, “Морской вид 3D” и “Подводный вид 3D” доступны при
наличии карты данных BlueChart g2 Vision с предварительно записанными данными (стр. 21).
— навигационные данные, доступные на предварительно загруженной карте
и на любых дополнительных картах, если они загружены. На ней отображаются буи, маяки, кабели,
промеры глубин, гавани, а также станции наблюдения за приливами (стр. 6).
— вид из точки над судном и позади него; облегчает визуальную навигацию
(стр. 19).
— подробный трехмерный вид из точки над судном и позади него; облегчает
визуальную навигацию (стр. 22).
— на карте не отображаются навигационные данные, при этом усиливается
изображение изобат для распознавания рельефа дна (стр. 24).
— обеспечивает визуализацию рельефа морского дна в соответствии с информацией,
предоставляемой данной картой (стр. 24).
Навигационная карта
Навигационная карта используется для расчета курса, просмотра сведений карты, а также в качестве
вспомогательного средства при навигации.
На главном экране выберите > .

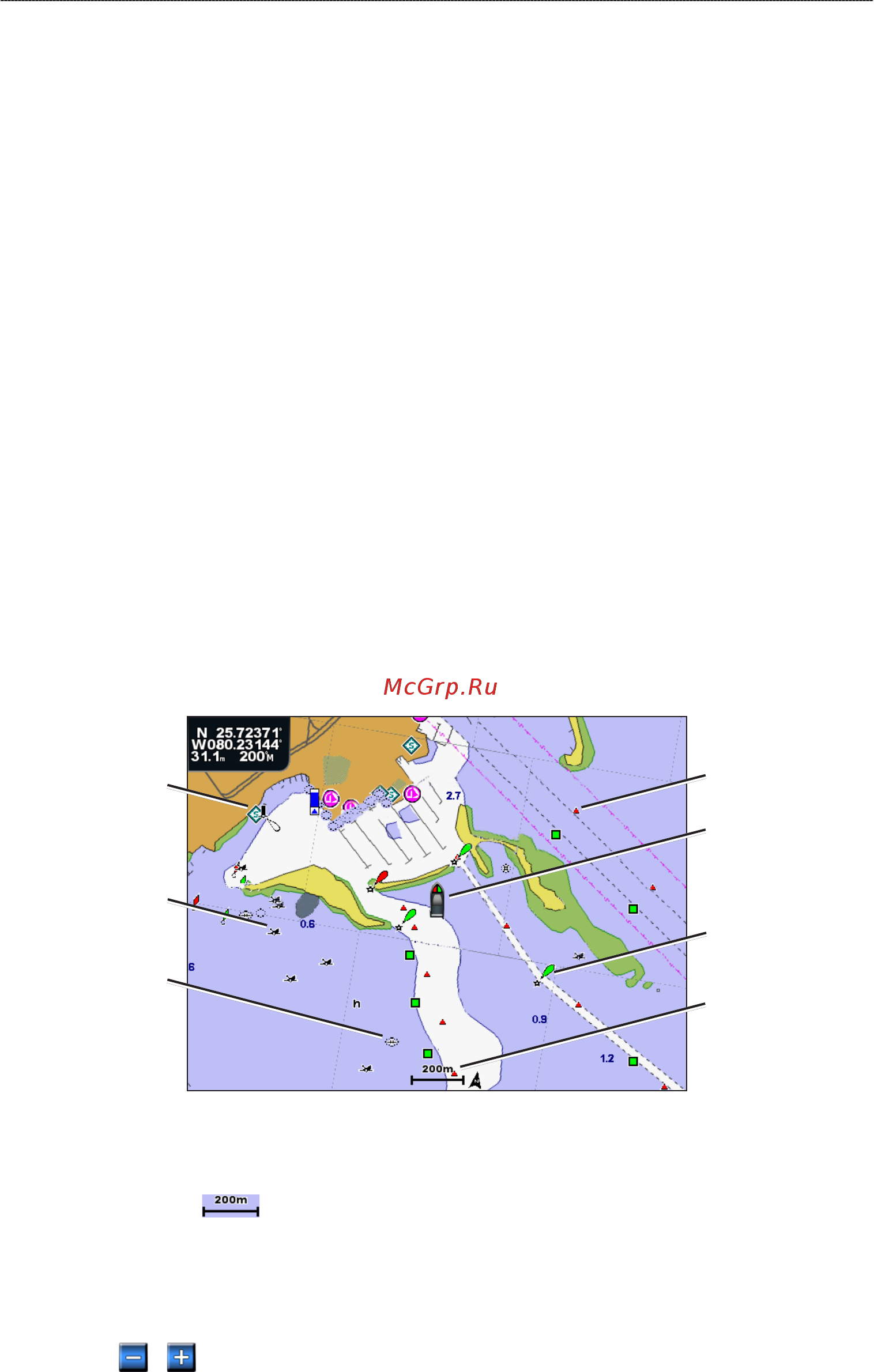

Навигационная карта с данными карты BlueChart g2 Vision
Буй
Навигационный
знак
Ваше судно
Видимые
обломки
Станции
обслуживания
судов
Шкала
увеличения
Подводные
обломки
Увеличение или уменьшение уровня масштабирования карты
Для обозначения уровня масштабирования в нижней части навигационной карты отображается
соответствующее число ( ). Отрезок под числом обозначает данное расстояние на карте.
Выполните одно из следующих действий.
Картплоттер GPSMAP серии 6000: для уменьшения и увеличения масштаба используйте
кнопки (-/+).
Картплоттер GPSMAP серии 7000: для уменьшения и увеличения масштаба используйте
кнопки и .
•
•
•
•
•
•
•
