7 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Радар
Присвоение метки MARPA объекту
. Для использования функции MARPA необходим датчик курса и наличие активного
сигнала GPS. Датчик курса должен передавать код группы параметров (PGN) 127250 для сети NMEA 2000
или исходящее сообщение HDM или HDG для сети NMEA 0183.
1. На главном экране выберите пункт
.
2. Выберите пункт
, или .
3. Выполните одно из следующих действий.

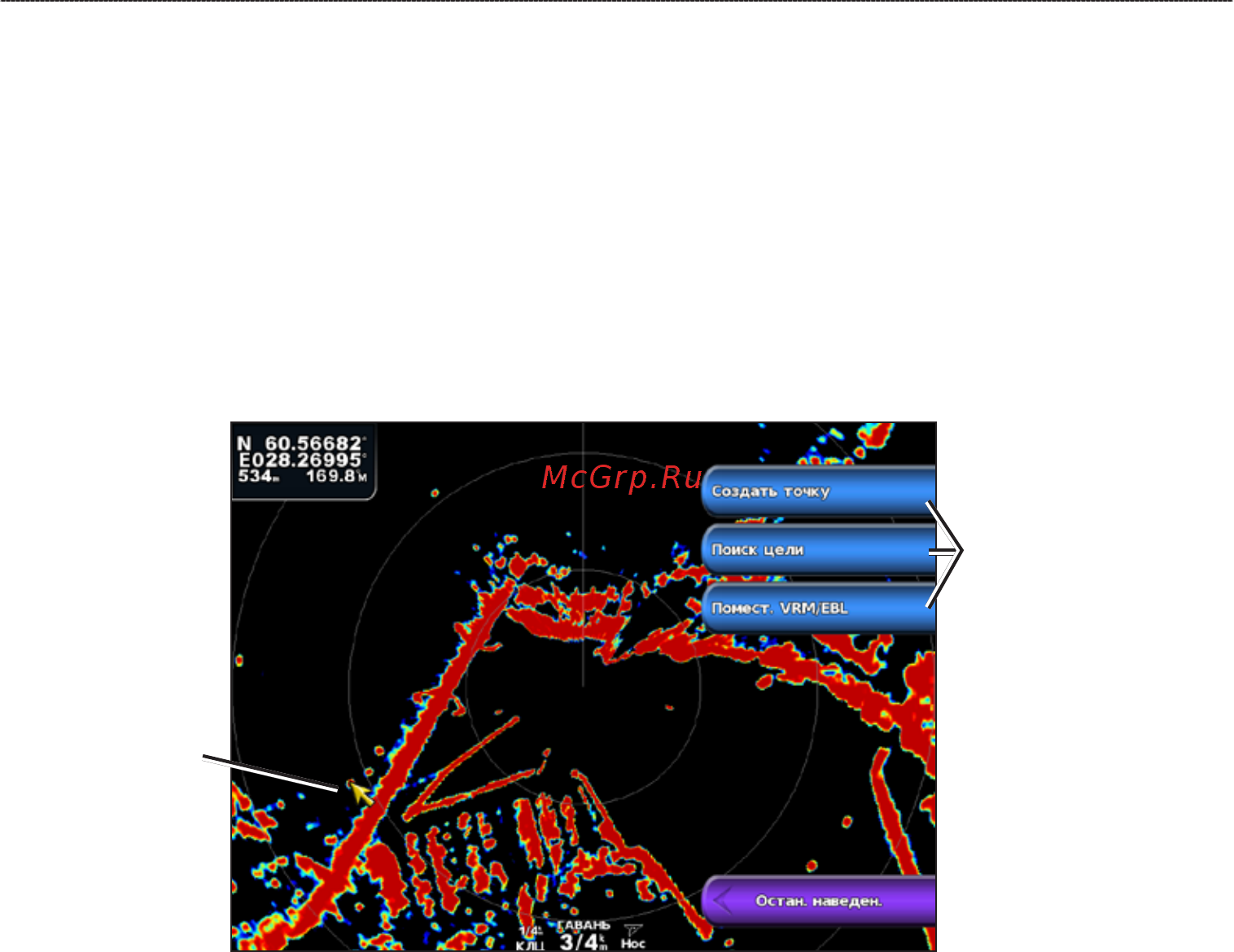

Картплоттер GPSMAP серии 6000: выберите объект или местоположение при помощи .
Картплоттер GPSMAP серии 7000: нажмите на экране объект или местоположение.
Цель
Опции цели
4. Выберите пункт .
Удаление метки MARPA с объекта
1. На главном экране выберите пункт .
2. Выберите пункт
, или .
3. Выполните одно из следующих действий.
Картплоттер GPSMAP серии 6000: выберите объект при помощи .
Картплоттер GPSMAP серии 7000: нажмите на экране объект.
4. Выберите пункт
> .
Просмотр информации об объекте с меткой MARPA
Картплоттер позволяет просматривать дальность, пеленг, скорость и другую информацию об объекте с
меткой MARPA.
1. На главном экране выберите пункт
.
2. Выберите пункт
, или .
3. Выполните одно из следующих действий.
Картплоттер GPSMAP серии 6000: выберите объект при помощи .
Картплоттер GPSMAP серии 7000: нажмите на экране объект.
4. Выберите пункт
.
•
•
•
•
•
•
