Česky | 29
Bosch Power Tools 1 619 P08 850 | (12.3.10)
f Při oddělování v kameni se postarejte o
dostatečné odsávání prachu.
Ochranný kryt pro dělení 14 se namontuje jako
ochranný kryt pro broušení 7.
Odsávací kryt pro dělení s vodícími saněmi
Odsávací kryt pro dělení s vodícími saněmi 21 se
namontuje jako ochranný kryt pro broušení 7.
Přídavná rukojeť
f Používejte Vaše elektronářadí pouze s
přídavnou rukojetí 5.
Přídavnou rukojeť 5 našroubujte podle způsobu
práce vpravo nebo vlevo na hlavu převodovky.
Ochrana ruky
f Pro práce s pryžovým brusným talířem 17
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 16.
Ochranu ruky 16 upevněte pomocí přídavné
rukojeti 5.
Montáž brusných nástrojů
f Před každou prací na elektronářadí vytáh-
něte zástrčku ze zásuvky.
f Brusné a dělící kotouče jsou při práci velmi
horké, nedotýkejte se jich dříve, než
zchladnou.
Očistěte brusné vřeteno 6 a všechny montované
díly.
Pro upnutí a uvolnění brusných nástrojů stlačte
aretační tlačítko vřetene 1, aby se brusné
vřeteno zaaretovalo.
f Aretační tlačítko vřetene ovládejte jen za
stavu klidu brusného vřetene. Jinak se může
elektronářadí poškodit.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr
otvoru musí lícovat s upínací přírubou.
Nepoužívejte žádné adaptéry nebo redukce.
Při používání diamantových dělících kotoučů
dbejte na to, aby šipka směru otáčení na
diamantovém dělícím kotouči a směr otáčení
elektronářadí (viz šipka směru otáčení na hlavě
převodovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče
našroubujte upínací matici 11 a upněte ji
pomocí klíče se dvěma čepy, viz odstavec
„Rychloupínací matice“.
f Po montáži brusného nástroje před
zapnutím zkontrolujte, zda je brusný
nástroj správně namontován a může se
volně otáčet. Zajistěte, aby se brusný
nástroj nedotýkal ochranného krytu nebo
dalších dílů.

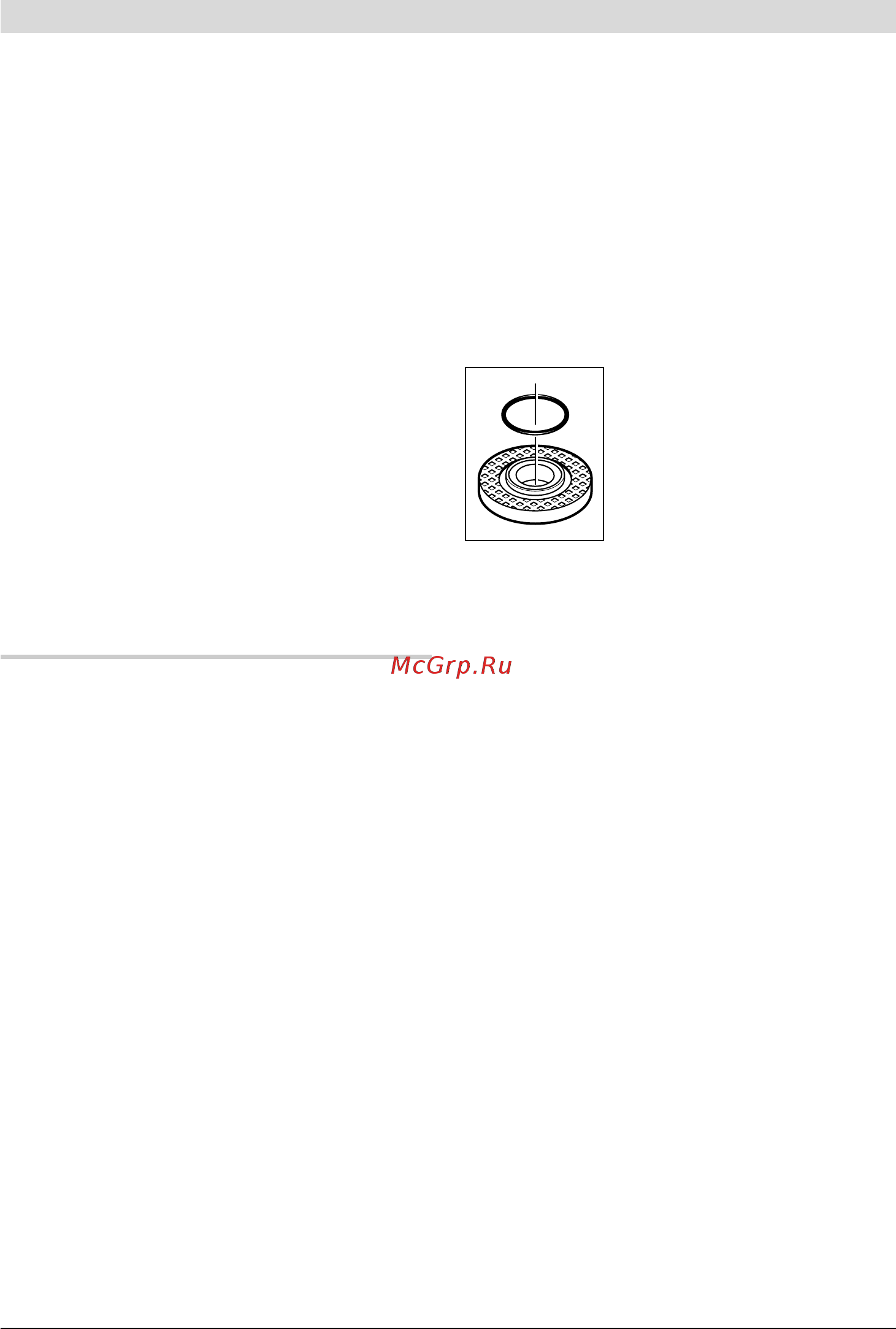

Upínací příruba pro brusné
vřeteno M 14: V upínací
přírubě 9 je okolo středícího
osazení nasazen díl z umělé
hmoty (o-kroužek). Pokud
o-kroužek chybí nebo je
poškozen, musí být nezbytně
nahrazen (obj. číslo
1 600 210 039) dříve, než se namontuje upínací
příruba 9.
Lamelový brusný kotouč
f Pro práce s lamelovým brusným kotoučem
namontujte vždy ochranu ruky 16.
Pryžový brusný talíř
f Pro práce s pryžovým brusným talířem 17
namontujte vždy ochranu ruky 16.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 19 a utáhněte ji
klíčem se dvěma čepy.
Hrncový kartáč/kotoučový kartáč
f Pro práce s hrncovým kartáčem nebo
kotoučovým kartáčem namontujte vždy
ochranu ruky 16.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.
