58 | Magyar
1 619 P08 850 | (12.3.10) Bosch Power Tools
f Kőben végzett darabolási munkák esetén
mindig gondoskodjon kielégítő
porelszívásról.
A darabolásra szolgáló 14 védőbúrát a
csiszolásra szolgáló 7 védőbúrához hasonlóan
kell felszerelni.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló 21 elszívó búrát
védőszánnal a csiszolásra szolgáló 7
védőbúrához hasonlóan kell felszerelni.
Pótfogantyú
f Az elektromos kéziszerszámot csak az arra
felszerelt 5 pótfogantyúval együtt szabad
használni.
Csavarja be az 5 pótfogantyút a munkának
megfelelő helyzetben a hajtómű jobb vagy bal
oldalába.
Kézvédő
f A 17 gumi csiszolótányérral vagy a
csészelakú kefével/kefés
tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a
kézvédőt 16.
Rögzítse a 16 kézvédőt az 5 pótfogantyúval.
A csiszolószerszámok felszerelése
f Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.
f A csiszoló- és darabolókorongok a munka
során igen erősen felforrósodhatnak; ne
érjen a koronghoz, amíg az le nem hűlt.
Tisztítsa meg a 6 csiszolóorsót és valamennyi
felszerelésre kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és
kilazításához nyomja meg az 1
tengelyrögzítőgombot, hogy ezzel reteszelje a
csiszolótengelyt.
f A tengelyrögzítőgombot csak teljesen
nyugalmi állapotban lévő csiszolótengely
esetén szabad megnyomni! Ellenkező
esetben az elektromos kéziszerszám
megrongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk
átmérőjének meg kell felelnie a szorítókarima
méreteinek. Redukáló idomot, vagy adaptert
nem szabad használni.
A gyémántbetétes darabolótárcsák
alkalmazásakor ügyeljen arra, hogy a
forgásirányt jelző nyíl a gyémántbetétes
darabolótárcsán megegyezzen az elektromos
kéziszerszám forgásirányával (lásd a
forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó
oldalon látható.
A csiszoló/daraboló tárcsa rögzítéséhez csavarja
fel, majd a körmöskulccsal húzza meg szorosra a
11 befogó anyát, lásd az „Gyorsbefogó anya” c.
szakaszt.
f A csiszolószerszámok felszerelése után a
készülék bekapcsolása előtt győződjön meg
arról, hogy a csiszolószerszám helyesen van
felszerelve és szabadon forog.
Gondoskodjon arról, hogy a
csiszolószerszám ne érjen hozzá a
védőbúrához vagy más alkatrészekhez.

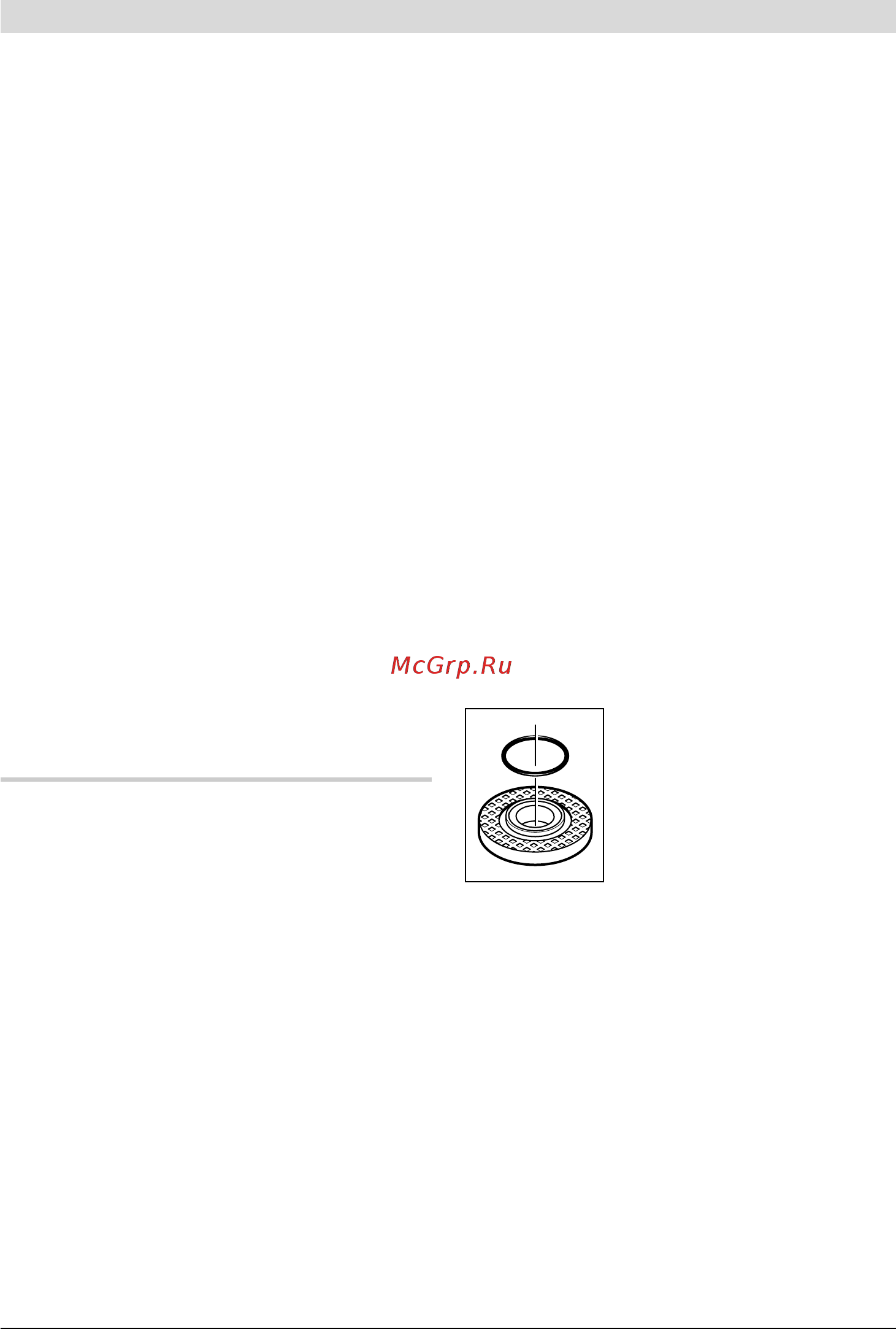

Befogókarima az M 14-es
csiszolótengelyhez: A 9
szorítókarimába a központozó
perem körül egy műanyag
alkatrész (O-gyűrű) található.
Ha ez az O-gyűrű hiányzik,
vagy megrongálódott, akkor
azt okvetlenül ki kell cserélni
(megrendelési száma: 1 600 210 039), mielőtt
felszerelné a 9 szorítókarimát.
Legyezőlapos tárcsa
f A legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a 16
kézvédőt.
Gumi csiszolótányér
f A 17 gumi csiszolótányérrel végzett
munkákhoz mindig fel kell szerelni a 16
kézvédőt.
A szerelési sorrend az ábrákat tartalmazó
oldalon látható.
Csavarozza fel a helyére és a kétkörmös kulccsal
feszesen húzza meg a 19 hengeres anyát.
OBJ_BUCH-207-006.book Page 58 Friday, March 12, 2010 10:18 AM
