12 | Deutsch
1 609 92A 04D | (19.12.12) Bosch Power Tools
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.
Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Saugfix montieren (siehe Bild K)
Für die Staubabsaugung wird ein Saugfix (Zubehör) benötigt.
Beim Bohren federt der Saugfix zurück, sodass der Saugfix-
Kopf immer dicht am Untergrund gehalten wird.
– Drücken Sie die Taste für die Tiefenanschlageinstellung 15
und entnehmen Sie den Tiefenanschlag 18. Drücken Sie
die Taste 15 erneut und setzen Sie den Saugfix von vorn in
den Zusatzgriff 17 ein.
– Schließen Sie einen Absaugschlauch (Durchmesser
19 mm, Zubehör) an die Absaugöffnung 27 des Saugfix
an.
Der Staubsauger muss für den zu bearbeitenden Werkstoff
geeignet sein.
Verwenden Sie beim Absaugen von besonders gesundheits-
gefährdenden, krebserzeugenden oder trockenen Stäuben
einen Spezialsauger.
Bohrtiefe am Saugfix einstellen (siehe Bild L)
Sie können die gewünschte Bohrtiefe X auch bei montiertem
Saugfix festlegen.
– Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum An-
schlag in die Werkzeugaufnahme SDS-plus 3. Die Beweg-
lichkeit des SDS-plus-Werkzeugs kann sonst zu einer fal-
schen Einstellung der Bohrtiefe führen.
– Lösen Sie die Flügelschraube 31 am Saugfix.
– Setzen Sie das Elektrowerkzeug ohne es einzuschalten
fest auf die zu bohrende Stelle auf. Das SDS-plus-Einsatz-
werkzeug muss dabei auf der Fläche aufsetzen.
– Verschieben Sie das Führungsrohr 32 des Saugfix so in
seiner Halterung, dass der Saugfix-Kopf auf der zu bohren-
den Fläche aufliegt. Schieben Sie das Führungsrohr 32
nicht weiter über das Teleskoprohr 30 als nötig, sodass ein
möglichst großer Teil der Skala auf dem Teleskoprohr 30
sichtbar bleibt.
– Ziehen Sie die Flügelschraube 31 wieder fest. Lösen Sie
die Klemmschraube 28 am Tiefenanschlag des Saugfix.
– Verschieben Sie den Tiefenanschlag 29 so auf dem Teles-
koprohr 30, dass der im Bild gezeigte Abstand X Ihrer ge-
wünschten Bohrtiefe entspricht.
– Ziehen Sie die Klemmschraube 28 in dieser Position fest.
Betrieb
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der
Stromquelle muss mit den Angaben auf dem Typen-
schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.

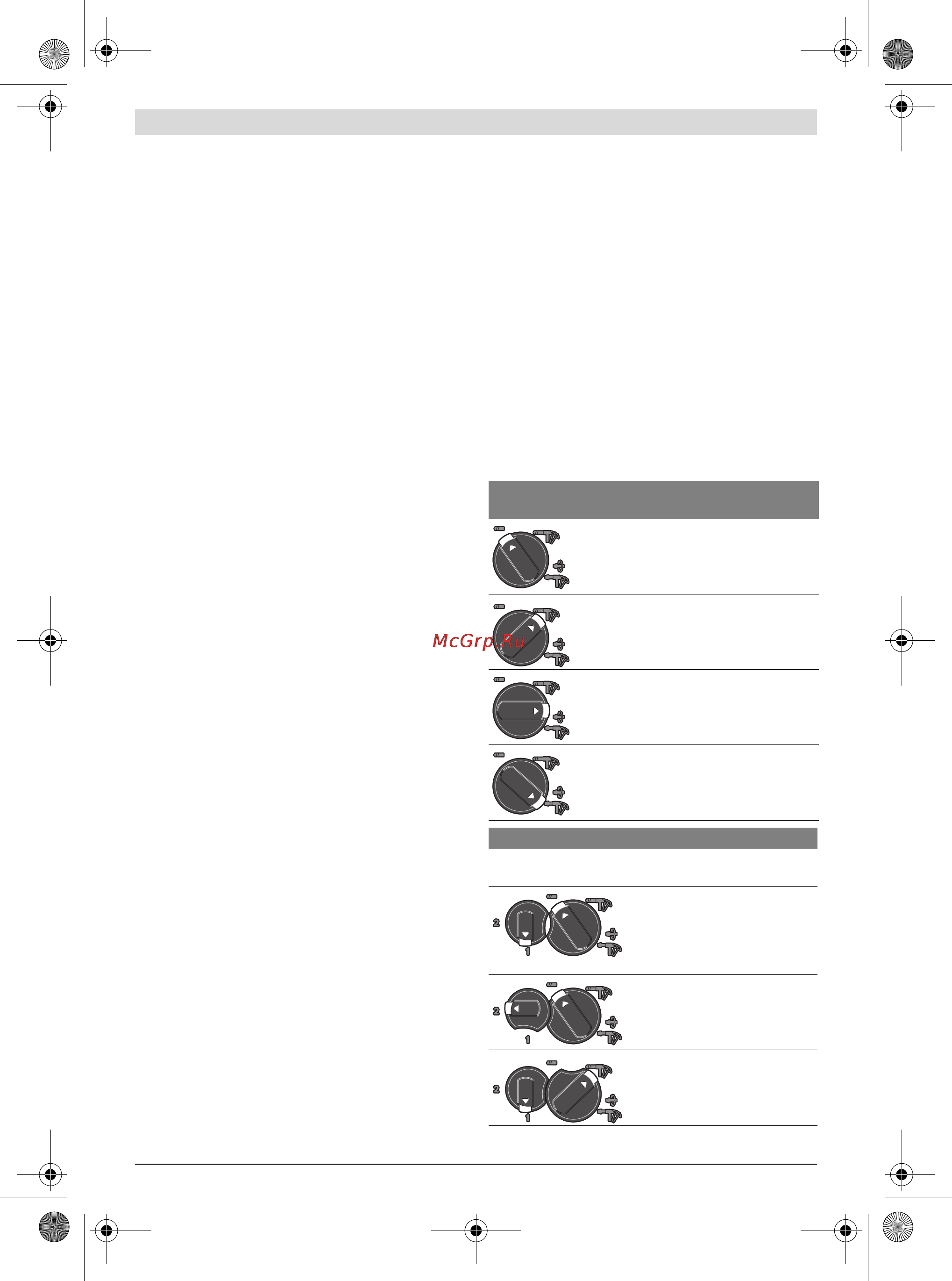

Betriebsart einstellen
Mit dem Schlag-/Drehstopp-Schalter 12 wählen Sie die Be-
triebsart des Elektrowerkzeugs.
Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem
Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschä-
digt werden.
– Drücken Sie zum Wechsel der Betriebsart die Entriege-
lungstaste 11 und drehen Sie den Schlag-/Drehstopp-
Schalter 12 in die gewünschte Position, bis er hörbar ein-
rastet.
PBH 2800 RE/PBH 2900 RE/PBH 2900 FRE/
PBH 3000 FRE Set
Position zum Bohren ohne Schlag in Holz,
Metall, Keramik und Kunststoff sowie zum
Schrauben und Gewindeschneiden
Position zum Hammerbohren in Beton
oder Stein
Position Vario-Lock zum Verstellen der
Meißelposition
In dieser Position rastet der Schlag-/Dreh-
stopp-Schalter 12 nicht ein.
Position zum Meißeln
PBH 3000-2 FRE
Für die Betriebsarten Hammerbohren, Vario-Lock und Mei-
ßeln muss der Gangwahlschalter 13 auf Gang 1 gestellt sein.
Position zum Bohren ohne
Schlag (Gang 1) in Holz, Metall,
Keramik und Kunststoff sowie
zum Schrauben und Gewinde-
schneiden
Position zum Bohren ohne
Schlag (Gang 2) in Holz, Metall,
Keramik und Kunststoff
Position zum Hammerbohren in
Beton oder Stein
OBJ_BUCH-318-005.book Page 12 Wednesday, December 19, 2012 1:09 PM
