Электрические соединения | 21RU
6 720 680 464 (2010/08)
5.3 Подключение накопительного
бойлера (для котлов типа ZS ..)
Накопительный бойлер косвенного нагрева с
датчиком NTC
Накопительные бойлеры фирмы Bosch подключаются
непосредственно к кабельному стволу котла. Кабель с
вилкой входит в комплект накопительного бойлера.

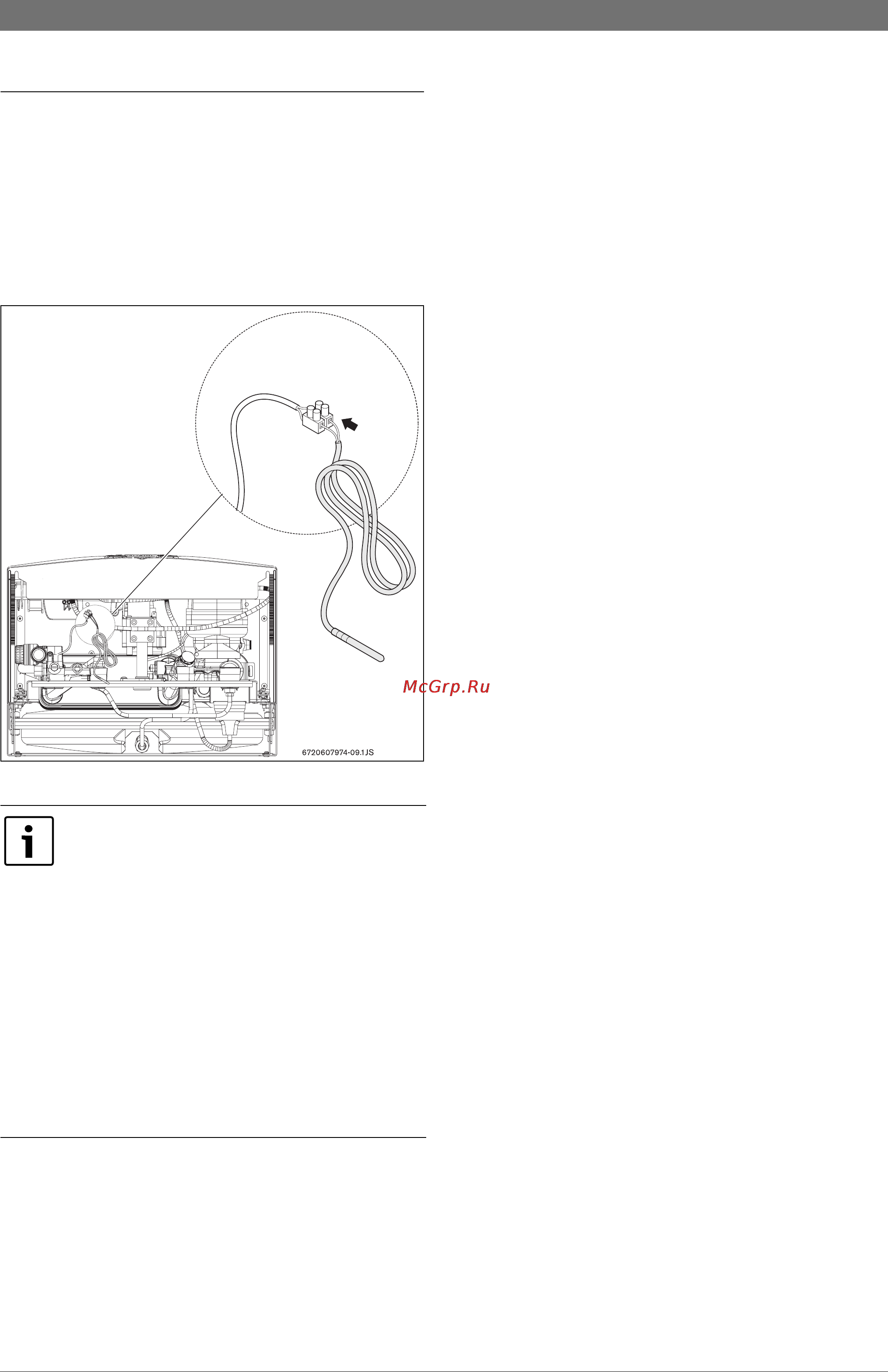

Рис 20
Также возможно подключение
накопительного бойлера другого
производителя. По Вашему требованию
придёт мастер по техническому
обслуживанию из компании Bosch с
необходимыми запасными частями для
подключения Вашего накопительного
бойлера к устанавливаемому котлу. Вам
понадобятся датчик температуры
помещения NTC с присоединительным
кабелем и подходящая вилка для
электронной платы. Диаметр головки
датчика составляет 6 мм; он должен быть
вставлен в фиксатор.
