8 | Технические характеристики котла RU
6 720 680 464 (2010/08)

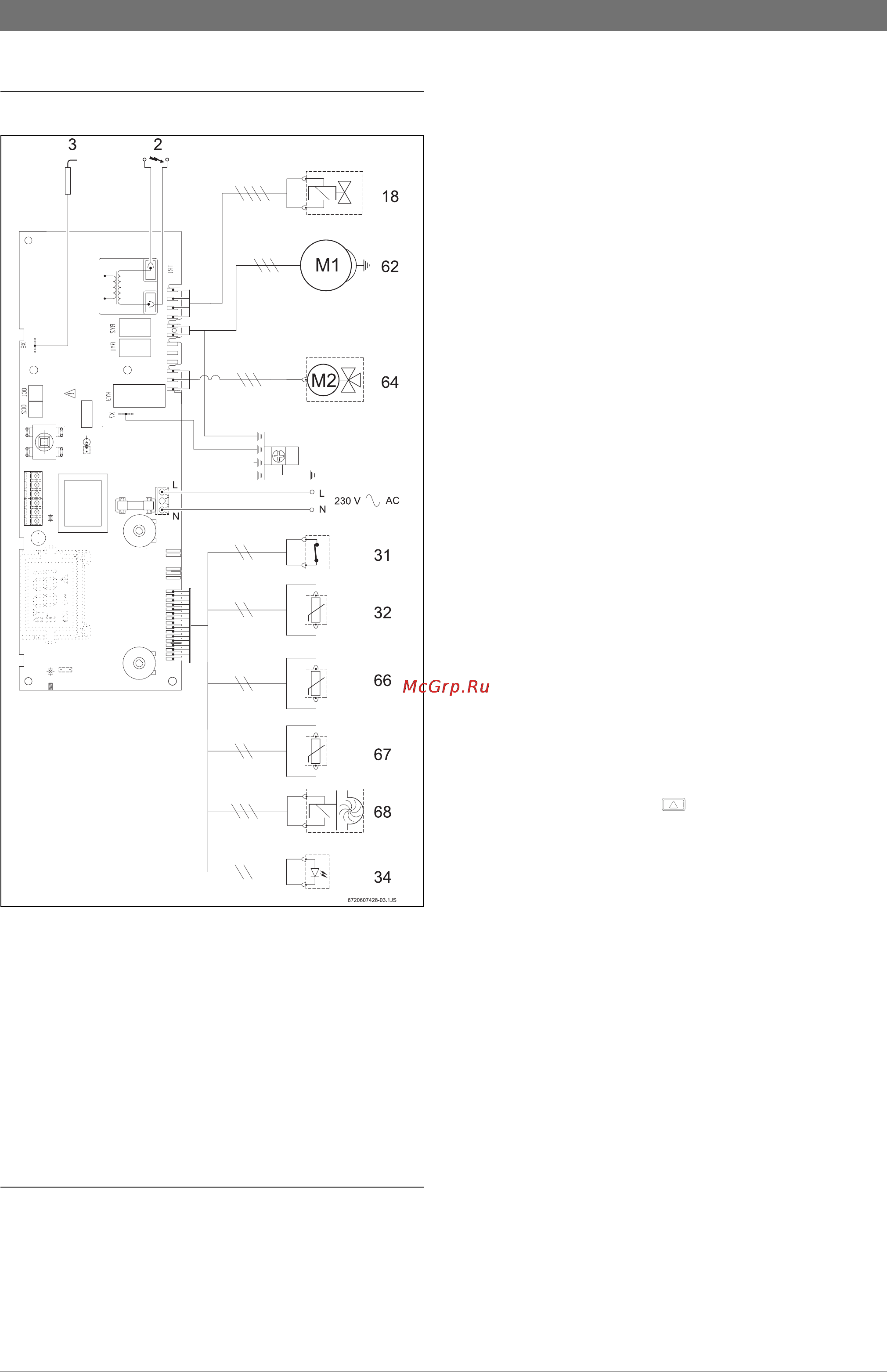

2.9 Электрическая схема
Рис 4
2 запальный электрод
3 ионизационный контроль пламени
18 газовая арматура
31 ограничитель температуры
32 устройство контроля тяги
34 светодиод
62 циркуляционный насос с воздухоотделителем
64 приводной электродвигатель 3-х ходового клапана
66 датчик температуры подачи в контуре отопления (NTC)
67 датчик температуры горячей воды (NTC)
68 датчик расхода воды (ZW)
2.10 Принцип действия
2.10.1 Отопление
Когда происходит запрос на отопление:
• включается циркуляционный насос (62).
• приводной электродвигатель 3-х ходового клапана
(64) открывает возврат из контура отопления (56)
При открытии газового клапана (18) блок управления
включает розжиг:
• Между контактами запального электрода (2)
возникает искра розжига, которая рaзжигает газо-
воздушную смесь.
• Ионизационный электрод (3) несет функцию
контроля пламени.
Аварийное отключение котла при превышении
контрольного времени розжига
Если в течение контрольного времени (8 сек.) пламя
не возникает, то автоматически производится вторая
и третья попытка розжига. Если эти попытки
оказываются неудачными, происходит
автоматическое аварийное отключение котла.
Аварийное отключение при превышении
температуры воды в подающем трубопроводе
Блок управления фиксирует температуру воды в
подающем трубопроводе с помощью датчика NTC
(66). При слишком высокой температуре происходит
аварийное отключение котла посредством
• ограничителя температуры (31)
Перезапуск котла произойдёт, когда температура
опустится до 96 °C или ниже.
Чтобы снова запустить котел после автоматического
аварийного отключения, необходимо:
B нажать кнопку сброса .
2.10.2 Горячая вода
Котлы без накопительного бойлера (ZW...)
При отборе (расходуемой) воды датчик расхода воды
(68) подаёт сигнал на блок управления. Вследствие
этого происходит:
• включение насоса (62).
• розжиг горелки.
• 3-ходовой инверсионный клапан (64)
переключается на позицию контура горячей воды.
Блок управления фиксирует температуру горячей
воды на основе данных датчика горячей воды NTC
(66) и регулирует мощность горелок в зависимости от
заданной программы.
Котлы с накопительным бойлером (типа ZS...)
Если температурный датчик NTC в бойлере показывает
слишком низкую температуру:
• включается насос (62).
• рaзжигается горелка.
